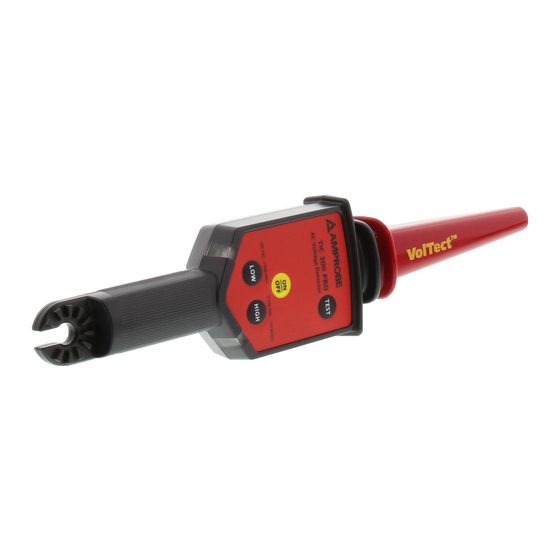

Amprobe TIC 300 PRO Bedienungshandbuch
Verwandte Anleitungen für Amprobe TIC 300 PRO
Inhaltszusammenfassung für Amprobe TIC 300 PRO
- Seite 1 TIC 300 PRO High Energy Tic Tracer – Non Contact AC Voltage Detector User Manual Mode d’emploi Bedienungshandbuch Manual d’uso Manual de uso...
- Seite 37 TIC 300 PRO Hochenergie-Tic-Tracer – Berührungsloser Wechselspannungsprüfer Bedienungshandbuch 07/2017, Rev005 ©2017 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China.
- Seite 38 Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe- Fachhändler/-Distributor einsenden.
- Seite 39 Test Tools-Distributor ® gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service- ®...
-
Seite 40: High-Bereich-Led
TIC 300 PRO 1) Spannungssensor 6) LOW-Bereich-Schalter 2) ON/OFF-Taste 7) LOW-Bereich-LED 3) Schaltkreis-TEST-Taste 8) Batteriefach 4) HIGH-Bereich-Schalter 9) Anschlusspunkt für Betätigungsstange (HOT STICK) 5) HIGH-Bereich-LED 10) Blaue Erkennungs-LEDs... - Seite 41 INHALT SYMBOLE ................2 AUSPACKEN UND ÜBERPRÜFEN ........3 EINFÜHRUNG ..............4 Merkmale ..............4 BEDIENUNG ..............5 ON/OFF-Taste ..............5 TEST-Taste ..............5 Spannungserkennung ..........6 LOW-Bereich ..............6 HIGH-Bereich ..............6 Auffinden von Brüchen in isoliertem Draht und in Heizelementen ..........7 Prüfen von Steckdosen und Schaltern ......
-
Seite 42: Symbole
SYMBOLE � Im Handbuch nachlesen Vorsicht gefährliche Spannung Schutzisoliert In Übereinstimmung mit der United States United States Department of Labor MSHA Department Of Labor Mine Safety and Mine Safety and Health Administration Health Administration Übereinstimmung mit relevanten australischen Normen Erfüllt die relevanten südkoreanischen EMV-Normen. -
Seite 43: Auspacken Und Überprüfen
Spannungen über 33 V Wechselspannung die ordnungsgemäßen Sicherheitsvorkehrungen beachten. • Vor und nach gefährlichen Spannungsmessungen den TIC 300 PRO durch Drücken der TEST-Taste und/oder an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen. -
Seite 44: Einführung
EINFÜHRUNG Der TIC 300 PRO ist ein Messgerät für sichere Prüfung des Vorhandenseins einer Wechselspannung ohne jegliches Trennen von Kabeln, Wandsteckdosen, Sicherungen, Trennschaltern, Anschlusskästen usw. Für korrektes Funktionieren ist kein Stromfluss erforderlich. Robust und zuverlässig für Versorgungsbetrieb-, Bergbau- und industrielle Sicherheitsanwendungen. -
Seite 45: Bedienung
BEDIENUNG ON/OFF-Taste Wenn der TIC 300 PRO aktiviert ist, pulsieren die blauen LEDs und das akustische Signal mit einer langsamen Rate, ungefähr zweimal pro Sekunde. Die rote LED des Bereichs (HIGH) beginnt zu leuchten (ON). TEST-Taste Die TEST-Taste sollte vor der Prüfung tatsächlicher Stromkreise verwendet werden. -
Seite 46: Spannungserkennung
Rate. 3. Die LOW-Bereich-Taste drücken. Das Gerät ist für Niederspannungserkennung bereit. 4. Die Prüfspitze des TIC 300 PRO, ohne zu berühren, nahe an die Niederspannungsleitung (< 1000 V) halten. Siehe Abb. 1. 5. Falls Spannung vorhanden ist, blinken die blauen LEDs mit einer schnelleren Rate und das akustische Signal wird mit der gleichen Rate ausgegeben. -
Seite 47: Auffinden Von Brüchen In Isoliertem Draht Und In Heizelementen
(Siehe Abb. 3 und 4) 1. Die ON/OFF-Taste drücken, um das Gerät einzuschalten. 2. Die LOW-Bereich-Taste drücken. 3. Die Prüfspitze des TIC 300 PRO gegen die Steckdose oder den Schalterkontakt führen. 4. Ein schnelleres akustisches Signal zeigt Vorhandensein von Spannung an. -
Seite 48: Wartung Und Reparatur
WARTUNG UND REPARATUR Falls der TIC 300 PRO nicht eingeschaltet werden kann, die Batterie überprüfen. Wenn ein Fehlverhalten während des Betriebs des Spannungsprüfers vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen: 1. Die Batterie überprüfen. -
Seite 49: Technische Daten
TECHNISCHE DATEN Betriebsspannung LOW-Bereich: 30 bis 1500 V AC; HIGH-Bereich: 1500 V AC bis 122 kV AC Betriebstemperatur: 0 °C bis +52 °C; RH < 90 % Lagertemperatur: 0 °C bis +52 °C, Batterie entfernt Umgebung: < 2000 m, Betrieb im Freien Speisung: 9-V-Alkalibatterie Stromverbrauch: •... -
Seite 50: Low-Spannung
Elektrisch: Empfindlichkeit: typisch gemäß Tabelle unten. LOW-Spannung Spannung Erkennungs bereich (Phase-Erde) Durchschnitt 30 V 6,9 cm 75 V 24,6 cm 100 V 33 cm 120 V 45,7 cm 220 V 71,1 cm 500 V 127 cm 1000 V 190,5 cm 1500 V 236,2 cm HIGH-Spannung... - Seite 51 Abb. 1 Spannungserkennung in einer Leitung Abb. 2 Auffinden eines Bruchs oder einer offenen Stelle...
- Seite 52 Abb. 3 Spannungserkennung in einer Steckdose Abb. 4 Auffinden eines Trennschalters...
- Seite 53 HOT STICK Abb. 5 Spannungserkennung in Freileitungen...
