468 931 002 846-02
Montage- u. Bedienungsanleitung

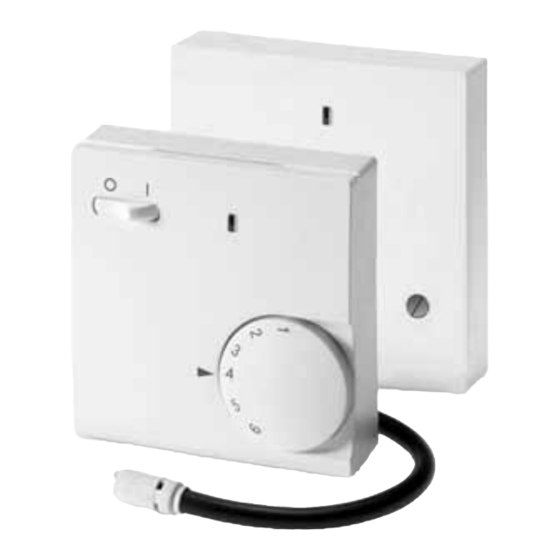

Temperaturregler für
Fussbodenheizung
z
ACHTUNG !
Das Gerät darf nur durch einen Elektrofachmann geöffnet und gemäss dem
Schaltbild im Gehäusedeckel installiert werden. Dabei sind die be-
stehenden Sicherheitsvorschriften zu beachten.
Ö
Wird durch entsprechenden Einbau (nach VDE 0100) und der Montage
auf einen ebenen, nichtleitenden und nichtbrennbaren Untergrund
erfüllt
Dieses unabhängig montierbare Gerät dient zur Regelung der Temperatur
ausschliesslich in trockenen und geschlossenen Räumen mit üblicher
Umgebung. Ausserdem ist er gemäss VDE 0875 bzw. EN 55014 funkent-
stört und arbeitet nach der Wirkungsweise 1C.
1. Anwendung
• Elektro-Fussbodenheizung
• Warmwasser-Fussbodenheizung
2. Funktion
Der Regler erfasst die Temperatur über den externen Temperatur-
fühler. Liegt die Temperatur am Fühler unter der eingestellten
Solltemperatur schaltet der Regler ein, liegt die Temperatur über
der eingestellten Solltemperatur schaltet der Regler aus.
Der Einstellbereich 1...6 entspricht etwa der Temperatur 10...60 °C.
Der Regler kann mit dem Schalter ein- bzw. ausgeschaltet werden.
Die rote LED zeigt eine Wärmeanforderung des Reglers an.
Bei Fühlerunterbrechung oder Fühlerkurzschluss schaltet das
Relais ab.
Varianten
mit
geschlossenem
Netzschalter, die Temperatureinstellung erfolgt unter dem Deckel
3. Montage
a) Regler
– Anlage spannungsfrei schalten
– Abziehen des Temperatur-Einstellknopfes
– Lösen der Befestigungsschraube
– Abnehmen des Gehäuseoberteils
– Anschluss gemäss Schaltbild (siehe Gehäuseoberteil) durch-
führen
Deckel
enthalten
keinen
b) Temperaturfühler
Achtung:
Zum leichteren Austausch sollte der Temperaturfühler in einem
Schutzrohr verlegt werden.
Die Fühlerleitung kann mit einer Leitung, die
– für Netzspannung ausgelegt ist und
– einen Querschnitt von 1,5 mm aufweist
bis auf 50 m verlängert werden.
Bei Verlegung in Kabelkanälen oder in der Nähe von Starkstrom-
leitungen muss eine abgeschirmte Leitung verwendet werden.
Achtung!
Im Fehlerfall kann Netzspannung am Temperaturfühler anliegen.
4. Schaltbild
5. Technische Daten
Regler
Artikel-Nr.
Schaltstrom
Artikel-Nr.
Schaltstrom
Nennspannung bei 50 Hz
Temperaturbereich
Schalter
Anzeige LED
Kontakt (Relais)
Regelverfahren
Hysterese
Schutzart Gehäuse
Schutzklasse
Zul. Betriebstemperatur
Lagertemperatur
Temperaturfühler
EDV-Nr.
Fühlerkennzeichnung
Fühlerelement
Fühlerkabel
Länge
Schutzart
Umgebungstemperatur
*Siehe Punkt „Achtung".
Fühlerkennwerte
Fühlerkennzeichnung weiss · Fühlertemperatur 10 ... 60°C
[kΩ]
10°C
66,8
20°C
41,3
30°C
26,3
40°C
17,1
50°C
11,3
60°C
7,5
Die Ω-Werte können nur bei abgeklemmtem Fühler gemessen werden.
Bei Varianten mit
geschlossenem Deckel,
befindet sich das
Schaltbild im
Gerätedeckel
515 1105...
14 A (4 A cos ϕ = 0,6)
515 1106...
16 A (4 A cos ϕ = 0,6)
230 V AC (195 ... 253 V)
1...6 (entspricht 10...60 °C)
Ein/Aus
Heizung Ein
1 Schliesser (für „Heizen")
Zweipunkt
ca. 1 K
IP 30
II*
–20 ... 40 °C
–20 ... 70 °C
000 193 720 000
weiss
NTC
PVC (2 x 0,50 mm
2
)
4 m
IP 68
–25 ... 70°C
[V]
3,7
3,4
2,9
2,5
2,0
1,5
