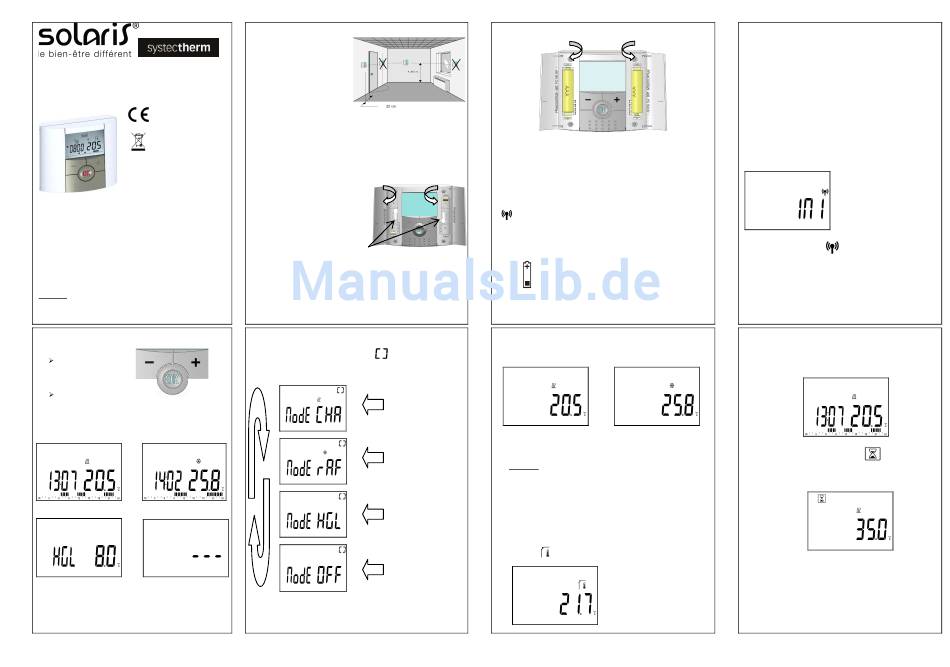

Systec Therm Caléodigitpro.1 Installationsanleitung

Funkthermostat Caléodigitpro.1
zur Steuerung der Heizkörper Solaris (VFZ)
P05866 V1
V1.0
Mit dem «Caléo-Pro.1» kann folgendes
programmiert werden:
•
die gewünschte Soll-Temperatur
•
die Temperaturabsenkung (ECO)
•
der Betriebsmodus der Anlage:
Aus, Frostschutz, Heizung, Kühlung
•
Tages- oder Wochenprogramm
Hinweis: Das Wochenprogramm kann durch den
Installateur freigeschaltet werden.
Seite 1/16
Startbildschirm / Tasten
Auf der Frontseite des Thermostaten befindet sich:
• eine Tastatur mit:
der Taste OK zum
Wechseln der
Bildschirmansicht oder
zum Bestätigen, und
die Tasten - und + für
Änderungen
• ein Bildschirm.
Der Startbildschirm zeigt den aktuellen Status, die
Uhrzeit und die Soll-Temperatur an.
Heizung Kühlung
od
(wenn konfiguriert)
Frostschutz Aus
• Das Segment mit der Uhrzeit blinkt.
Hinweis:
• Im Standby ist die Hintergrundbeleuchtung
ausgeschaltet.
Seite 5/16
Installation
Der Thermostat muss von
allen störenden
Wärmequellen (Fenster,
Heizkörper, Tür, usw.) fern
gehalten werden.
Er ist an einer Innenwand
auf einer Höhe von ca. 1,5 m
zu montieren.
Für eine gute Funkverbindung, sollte der Abstand zwischen
Thermostat und Infrarotheizkörper Solaris (Empfänger)
nicht mehr als 10 m betragen.
Wenn die ideale Position gefunden ist:
•
Bohren Sie horizontal zwei 5 mm-Löcher, im Abstand
von 60 mm und setzen Sie danach die Dübel ein.
HINWEIS: (Im Lieferumfang enthalten)
•
Öffnen Sie die
beiden
Seitenklappen des
Thermostaten.
•
Stecken Sie die
Schrauben (im
Lieferumfang) durch die
Öffnungen und befestigen
Sie den Thermostat.
Einstellung des Betriebsmodus
• Drücken Sie mehrmals die Taste OK, um zur
Bildschirmansicht Modus (Symbol oben rechts auf dem
Bildschirm) zu gelangen.
• Drücken Sie die Taste - oder +, um den Modus zu wählen:
Heizmodus
Kühlmodus
(wenn konfiguriert)
Frostschutzmodus
Ausschalten der
Anlage
(im Winter Frostgefahr
beachten, vorzugsweise
den Frostschutzmodus
wählen)
Drücken Sie jeweils die Taste OK, um den gewählten
Modus zu bestätigen.
Seite 6/16
Inbetriebnahme
• Öffnen Sie die beiden Seitenklappen.
• Wenn die Batterien bereits eingesetzt sind, ziehen Sie
den Kontakt-Schutz ab. Anderenfalls setzen Sie die
Batterien unter Beachtung der Polarität +/- ein.
(siehe Kennzeichnung auf dem Boden des Gehäuses)
• Schliessen Sie die Klappen.
Der Thermostat ist nun bereit. Er übermittelt regelmässig
( blinkt) über Funk die gewünschte Temperatur und den
Betriebsmodus an den Empfänger.
Batteriewechsel
Die Lebensdauer der Batterien beträgt ca. 2 Jahre.
Wenn blinkt, ist es Zeit, sie durch zwei neue
Seite 2/16
Alkalibatterien 1,5 V AAA (LR03) zu ersetzen.
Gehen Sie wie oben vor.
Einstellen der gewünschten Temperatur
• Drücken Sie mehrmals die Taste
Startbildschirm zu gelangen.
Heizung
• Drücken Sie die Taste - oder +, um die gewünschte Soll-
Temperatur zu ändern (Temperaturbereich von 10 bis 35 °C).
Achtung: Eine Temperaturänderung im Absenkbetrieb (ECO)
wirkt sich in gleichem Masse auch auf die Komfort-
Temperatur aus. Bei Frostschutz oder Aus ist keine
Einstellung möglich.
• Bestätigen Sie Ihre Eingabe mit der Taste OK.
Aktuelle Raumtemperatur
• Drücken Sie mehrmals die Taste OK, um zum Bildschirm mit
der momentan gemessenen Raumtemperatur zu gelangen
(Symbol über der Temperaturanzeige).
Initialisierung
Bei der Initialisierung wird der Thermostat Caléo mit
dem Heizkörper Solaris gekoppelt. (Dieser Vorgang
wird üblicherweise vom Installateur bei der
Inbetriebnahme durchgeführt). 1 Caléo kann mehrere
Infrarotheizkörper Solaris steuern.
• Solaris mit Magnet in den Initialisierungsmodus
versetzen – dazu ein Magnet über den
Strichcode des Funkempfängers führen – rote
LED blinkt (siehe Installationsanleitung Solaris)
• Betätigen Sie nun am Caléo mehrmals die Taste
um zum Startbildschirm zu gelangen.
OK,
• Betätigen Sie danach am Caléo (ca. 5 Sekunden)
gleichzeitig die Tasten
folgende Bildschirmansicht erscheint:
Der Thermostat sendet nun jede Sekunde ein
Initialisierungssignal (
• Prüfen Sie nun an der Thermostatkassette des
Solaris, ob die Initialisierung erfolgt ist (die rote
LED an der Front der Kassette blinkt nicht mehr)
Betätigen Sie die Taste
•
verlassen. Ansonsten erscheint nach einiger Zeit
wieder der Startbildschirm.
Seite 3/16
Booster
Mit der Funktion Booster wird die Heizung für
um zum
OK,
30 Minuten eingeschaltet.
• Betätigen Sie mehrmals die Taste OK, um zum
Startbildschirm zu gelangen.
Kühlung
• Drücken Sie so lange auf die Taste OK, bis der
Booster startet: Das Zeichen
Links im Display.
• Die Anzeige auf dem Startbildschirm ist blockiert
und wird zu:
• Booster ist für 30 Minuten gestartet.
Um die Booster-Funktion zu beenden, halten Sie die
OK Taste gedrückt, bis der Startbildschirm erscheint.
Seite 7/16
- +,
UND bis die
blinkt).
, um das Menü zu
OK
Seite 4/16
blinkt oben
Seite 8/16
