4. Bedienung

Die MTX RA Kreuzschiene kann über das Frontbedienfeld, mit der Infrarot Fernbedienung oder RS-232
Schnittstelle bedient werden.
4.1 Frontbedienfeld
Mit den Tasten des Frontbedienfelds kann die Kreuzschiene direkt und einfach gesteuert werden:
„Eingang" + „Umschaltmodus" + „Ausgang" + „End" + „Enter"
Beispiel 1: Übertrage Video- und Audiosignale von Eingangskanal 1 zu Ausgangsknälen 3 und 4
1 2 3 4
AV Video Audio
2 3 4
0 / END
2 3 4
0 / END
ENTER RECALL
COMM-TEC GMBH
Input Command：
1
Input Command：
1B
Input Comm and：
1B3
Input Comm and：
1B3，
Input Comm and：
1B3 4
，
Input Comm and：
1B3 4.
，
Switch OK!
1B3,4.
AV: 01 -> 004
Switch OK
www.comm-tec.de

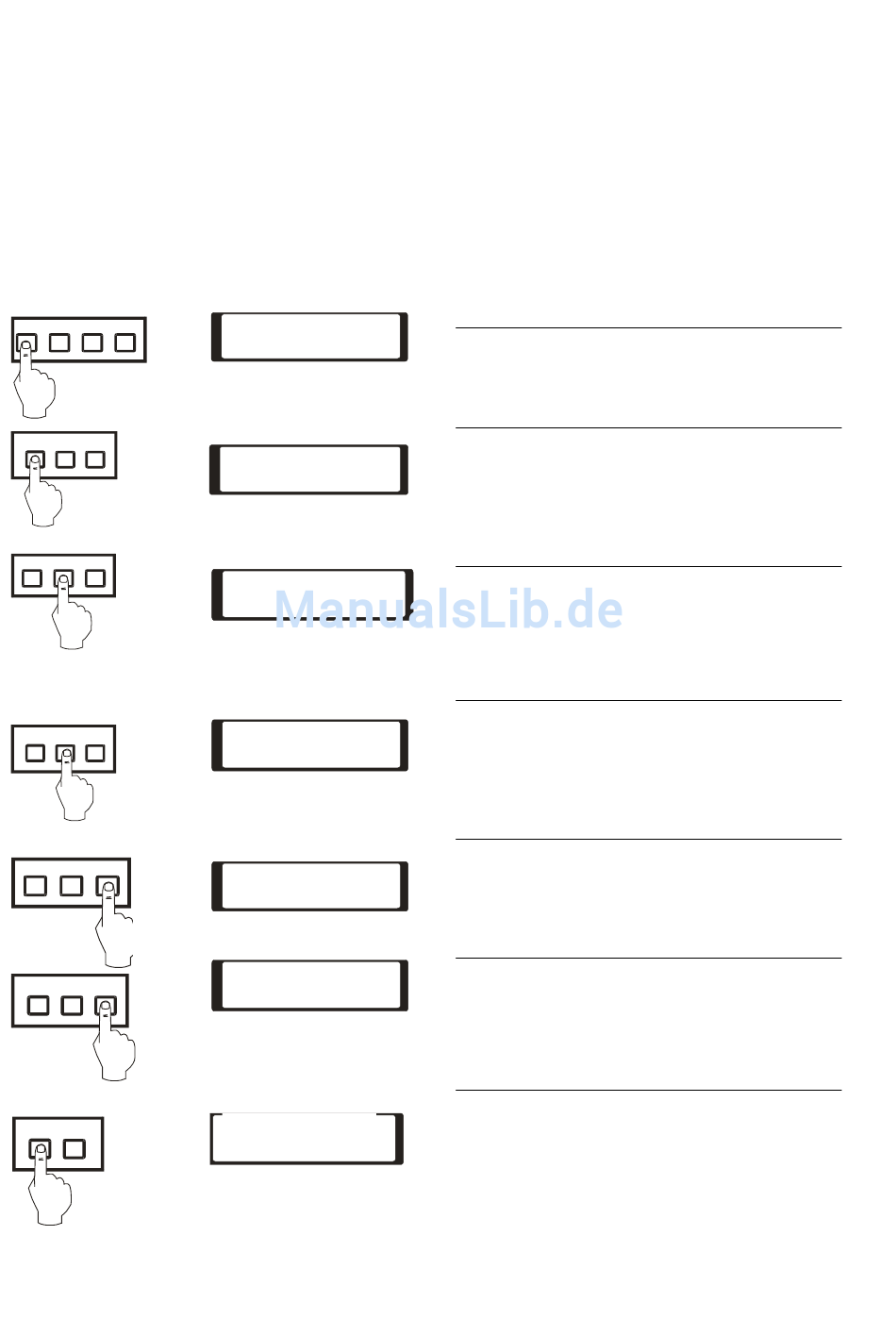

1. Drücken Sie die Taste für Eingangskanal „1".
Anzeige im Display: „1"
2. Drücken Sie die Taste für Umschaltmodus „AV".
Anzeige im Display: „B" („B" für beide, Audio und
Video;
„A" für nur Audio; „V" für nur Video).
3. Drücken Sie die
Ausgangskanal „3".
Anzeige im Display: „3"
4. Drücken Sie die Trenntaste „/".
Anzeige im Display: „,"
5. Drücken Sie die
Ausgangskanal "4".
Anzeige im Display: "4"
6. Drücken Sie die Taste "END" zur Beendigung des
Befehls.
Anzeige im Display: "."
7. Drücken Sie die Taste "ENTER" zur Ausführung des
Befehls.
Anzeige im Display: "Switch OK" Video und Audio
Eingang 1 ist auf Ausgang 4 geschalten (Der Ausgang
3 wird hier nicht angezeigt, er kann über die
Statusabfrage geprüft werden).
COMM-TEC MTX Series
Taste für den ersten
Taste für den zweiten
