Comm-Tec MTX0804RA Bedienungsanleitung
Mtx series rgbhv und stereo-audio kreuzschienen
Inhaltszusammenfassung für Comm-Tec MTX0804RA

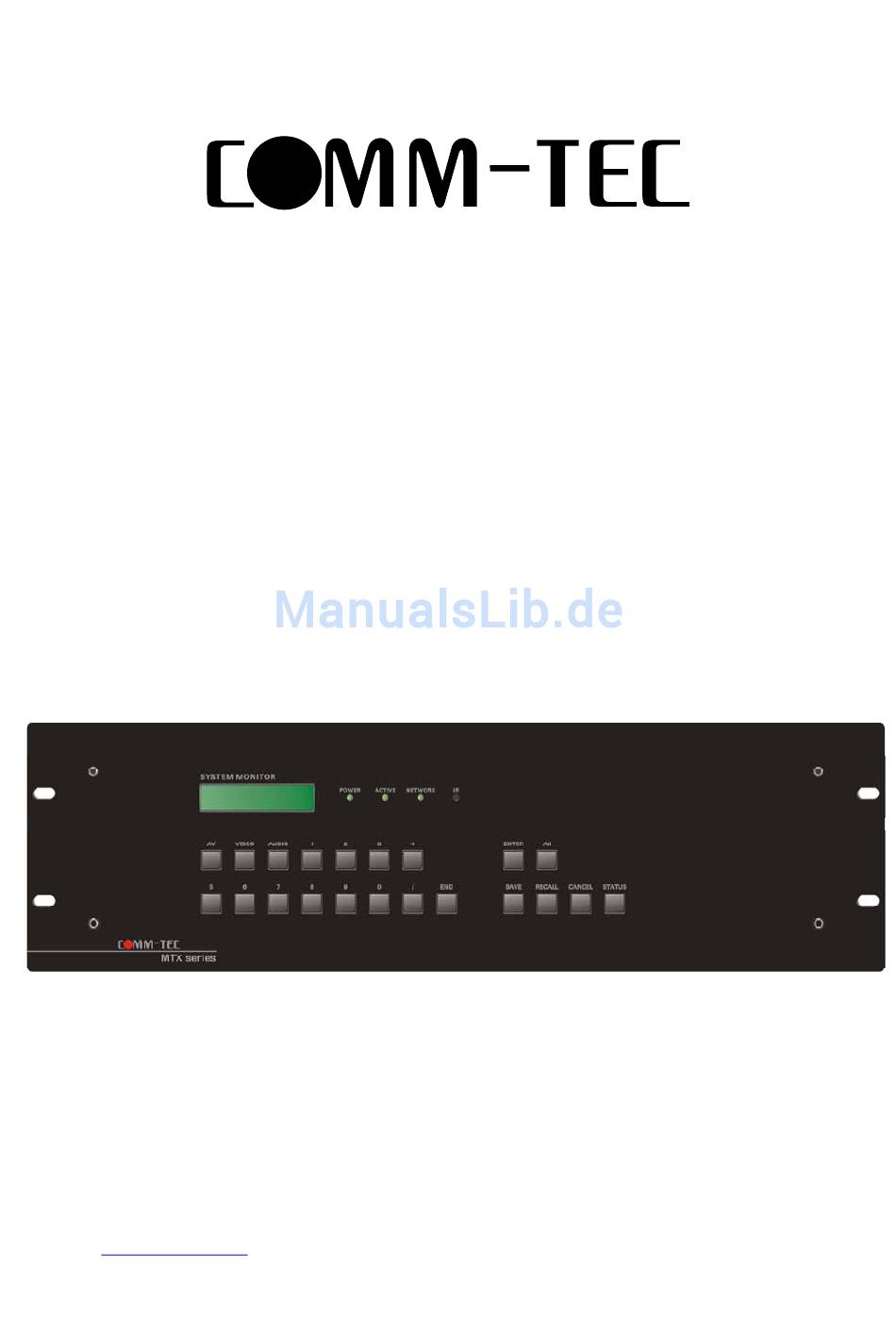

- Seite 1 MTX series MTX0804RA MTX0808RA MTX1608RA MTX1616RA RGBHV und Stereo-Audio Kreuzschienen Bedienungsanleitung (Deutsch) COMM-TEC GmbH Siemensstr. 14 D-73066 Uhingen Tel.: +49-7161-3000-0 Fax: +49-7161-3000-333 www.comm-tec.de Version A1- Dezember 2006 © Copyright by COMM-TEC...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series Inhalt 1. Sicherheitshinweise ..............................2 2. Informationen zu der RA MTX series.........................3 3. Installation ..................................7 4. Bedienung..................................8 5. Spezifikationen.................................11 6. Gewährleistung, Service und Bedingungen für die Rücksendung ................12 1. Sicherheitshinweise • Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihre MTX Kreuzschiene in Betrieb nehmen. -
Seite 3: Reinigung
Konferenz- Versanstaltungräume, auf Messen, in der Sicherheitsüberwachung, in Leitzentralen, usw.. COMM-TEC liefert eine breite Palette von AV Kreuzschienen von 4 auf 4 bis 256 auf 256 Ein- auf Ausgänge. 2.2 Merkmale und Ausführung Alle Anschlussbuchsen der Video Ein- und Ausgänge sind als BNC-Buchsen ausgeführt, die Audiosignale werden über 5pol Steckerleisten mit Schraubanschluß... -
Seite 4: Frontplatte
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 2.3 Frontplatte Taste/*Anzeige Funktion Die LCD-Anzeige zeigt die eingebenen Befehle und Meldungen (Status, Quittierung, Fehler, COMM-TEC Eingabeaufforderung, Kreuzschienentype und Firmware) MTX0804RA V2.7 Schaltet Audio und Video zusammen VIDEO nur Videoverbindungen werden geschalten AUDIO... -
Seite 5: Geräterückseite
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 2.4 Geräterückseite Geräterückseite 8 x 4 RGBHV mit Audio Abhängig vom MTX Modell, besteht das Videosignalanschlußfeld für die Ein- bzw. Ausgänge aus je 4, 8 oder 16 BNC Buchsen pro Kanal (R, G, B, H und V). Die Audiosignalanschlußfelder bestehen für die Ein- und Ausgänge aus je 4, 8 oder 16 5poligen Steckerleisten. - Seite 6 Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series Geräterückseite 16x8 (6U) Geräterückseite 16x16 (6U) 6 von12 COMM-TEC GMBH www.comm-tec.de...
-
Seite 7: Installation
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 3. Installation 3.1 Installation des Gehäuses Die Frontplatte der MTX Kreuzschienen ist für den Rackeinbau vorbereitet. Sie können damit in jedem Standard 19” Schrank sicher befestigt werden. Bei der Montage ober- und unterhalb je 1HE frei lassen und nicht direkt über/unter Geräten mit starker Wärmeentwicklung montieren. -
Seite 8: Bedienung
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 4. Bedienung Die MTX RA Kreuzschiene kann über das Frontbedienfeld, mit der Infrarot Fernbedienung oder RS-232 Schnittstelle bedient werden. 4.1 Frontbedienfeld Mit den Tasten des Frontbedienfelds kann die Kreuzschiene direkt und einfach gesteuert werden: „Eingang”... -
Seite 9: Fernbedienung
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series Beispiel 2: Statusabfrage Ausgang 4 Bedienung: Drücken Sie die Tasten in dieser Reihenfolge: „4”, „STATUS” VIDEO : 3 RECALL CANCEL STATUS AUDIO: 2 Anzeige im Display: Der Videoeingang 3 und der Audioeingang 2 sind auf den Ausgang 4 geschalten. - Seite 10 Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 4.3 RS-232 Betrieb Über die RS-232 Schnittstelle auf der Geräterückseite ist eine Fernbedienung und -steuerung der MTX Kreuzschiene möglich. Kommunikationsprotokoll: RS-232, ASCII. Schnittstellenparameter: Baud rate: 9600, Data bit: 8, Stop bit: 1, Parity bit: keine...
-
Seite 11: Spezifikationen
Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen COMM-TEC MTX Series 5. Spezifikationen Type MTX0804RA, MTX0808RA MTX1608RA, MTX1616RA Spezifikationen Video Bandbreite 400MHz (-3dB), voll belastet 0 -10MHz bei ± 0,1dB 0 -100MHz bei ± 0,6dB Diff. Phase 0,1°, 0,1% Diff. Verstärkung 0,1%, 3,58-4,43MHz Umschaltgeschwindigkeit... -
Seite 12: Gewährleistung, Service Und Bedingungen Für Die Rücksendung
RMA Nummer (Return Materials Authorization). bei einem Mitarbeiter des COMM-TEC Customer Equipment Service. Warenrücksendungen ohne RMA Nummer werden nicht akzeptiert. Wenn Sie das Gerät an COMM-TEC in Uhingen einsenden, dann beachten Sie bitte Folgendes, um eine schnellere Abwicklung zu ermöglichen: •...
