2.4 Geräterückseite

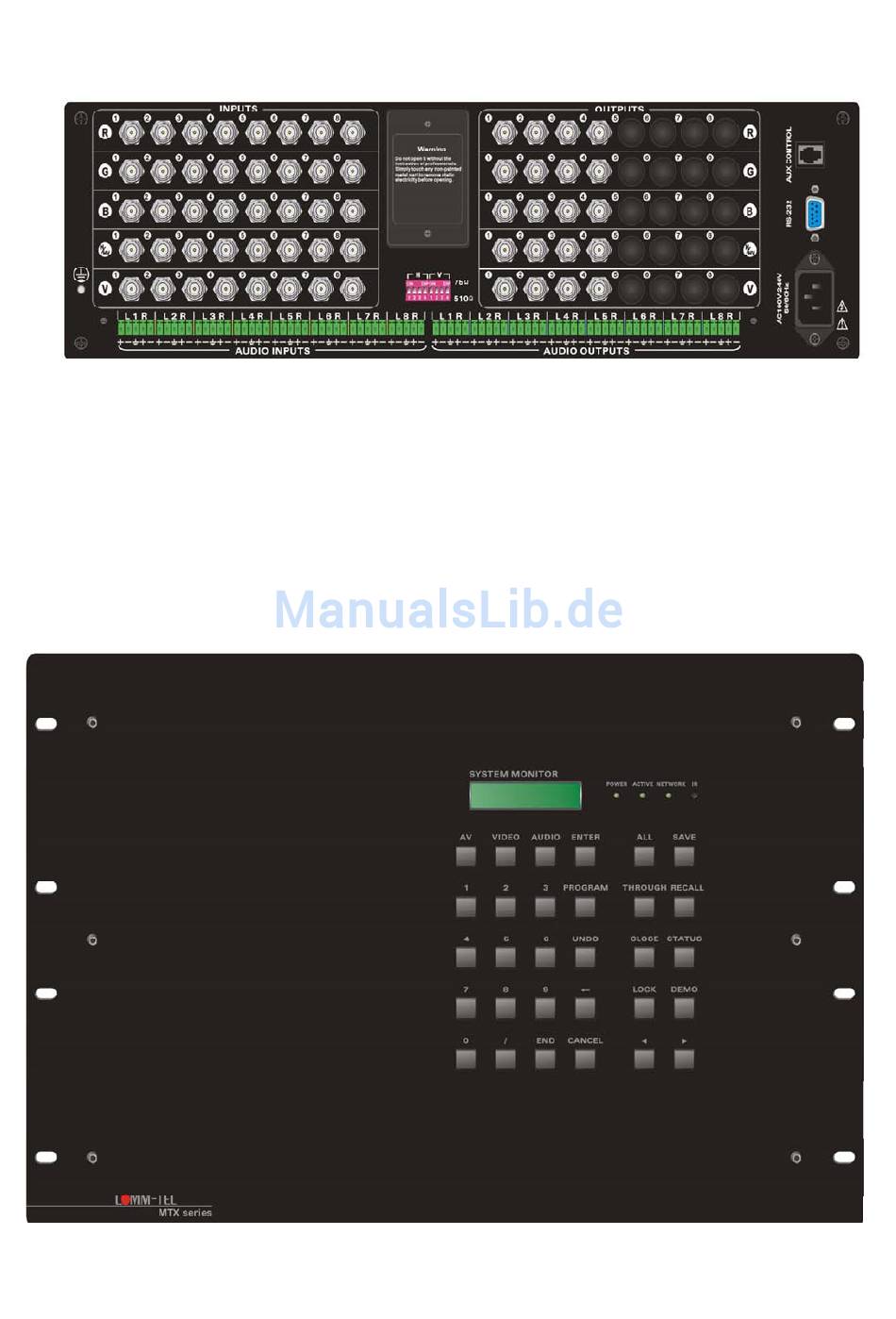

Geräterückseite 8 x 4 RGBHV mit Audio
Abhängig vom MTX Modell, besteht das Videosignalanschlußfeld für die Ein- bzw. Ausgänge aus je 4, 8 oder
16 BNC Buchsen pro Kanal (R, G, B, H und V). Die Audiosignalanschlußfelder bestehen für die Ein- und
Ausgänge aus je 4, 8 oder 16 5poligen Steckerleisten. Die Eingänge (=INPUTS) und Ausgänge (=OUTPUTS)
sind jeweils von 1 bis zur maximal vorhandenen Anzahl durchnummeriert. Die Audioanschlüsse sind für
symmetrische Signale ausgelegt. Der linke Audiokanal ist mit L +/-, der rechte mit R +/- und die Masse mit dem
Erdungszeichen gekennzeichnet.
Weitere Anschlüße auf der Rückseite: IEC Universalbbuchse für Netzkabel, eine RS-232 Schnittstelle mit 9-pol
Sub D Buchse und eine RJ-11 Buchse (Auxiliary) für zukünftige Erweiterungen.
2.5 Frontplatte und Geräterückseite anderer AV Modelle
Frontplatte 16x8, 16x16 (6U)
