Bedienungsanleitung für RGBHV/Stereo-Audio Kreuzschienen

3. Installation

3.1 Installation des Gehäuses
Die Frontplatte der MTX Kreuzschienen ist für den Rackeinbau vorbereitet. Sie können damit in jedem Standard
19" Schrank sicher befestigt werden. Bei der Montage ober- und unterhalb je 1HE frei lassen und nicht direkt
über/unter Geräten mit starker Wärmeentwicklung montieren.

3.2 Video Signal Anschluss

Für Videoverbindungen nur 75
während Sie die Signalleitungen anschließen.
Die MTX RA Kreuzschienen sind für RGBHV / RGBS / RGsB Computer Video Signalquellen geeignet. Sollte
die Quelle keinen RGBHV Ausgang haben, dann können Sie ein VGA auf RGBHV Adapterkabel verwenden.
Schließen Sie die Signalleitungen entsprechend dem Layout auf der Rückseite an: R, G, B für die Farbkanäle,
H und V für die Syncsignale (horizontal und vertikal). Bei RGBS verwenden Sie den H-Kanal für den Composite
Sync. Vergewissern Sie sich, dass Sie die einzelnen Kanäle nicht vertauscht anschließen. Die
Eingangsimpedanz für die Syncsignale kann über die DIP-Schalter auf der Rückseite unabhängig für H & V
zwischen 75 und 510 Ohm eingestellt werden. 1 Schalter ist immer für ein Paar: z.B. erster H Schalter für 1.
und 2. H-Eingang, usw.

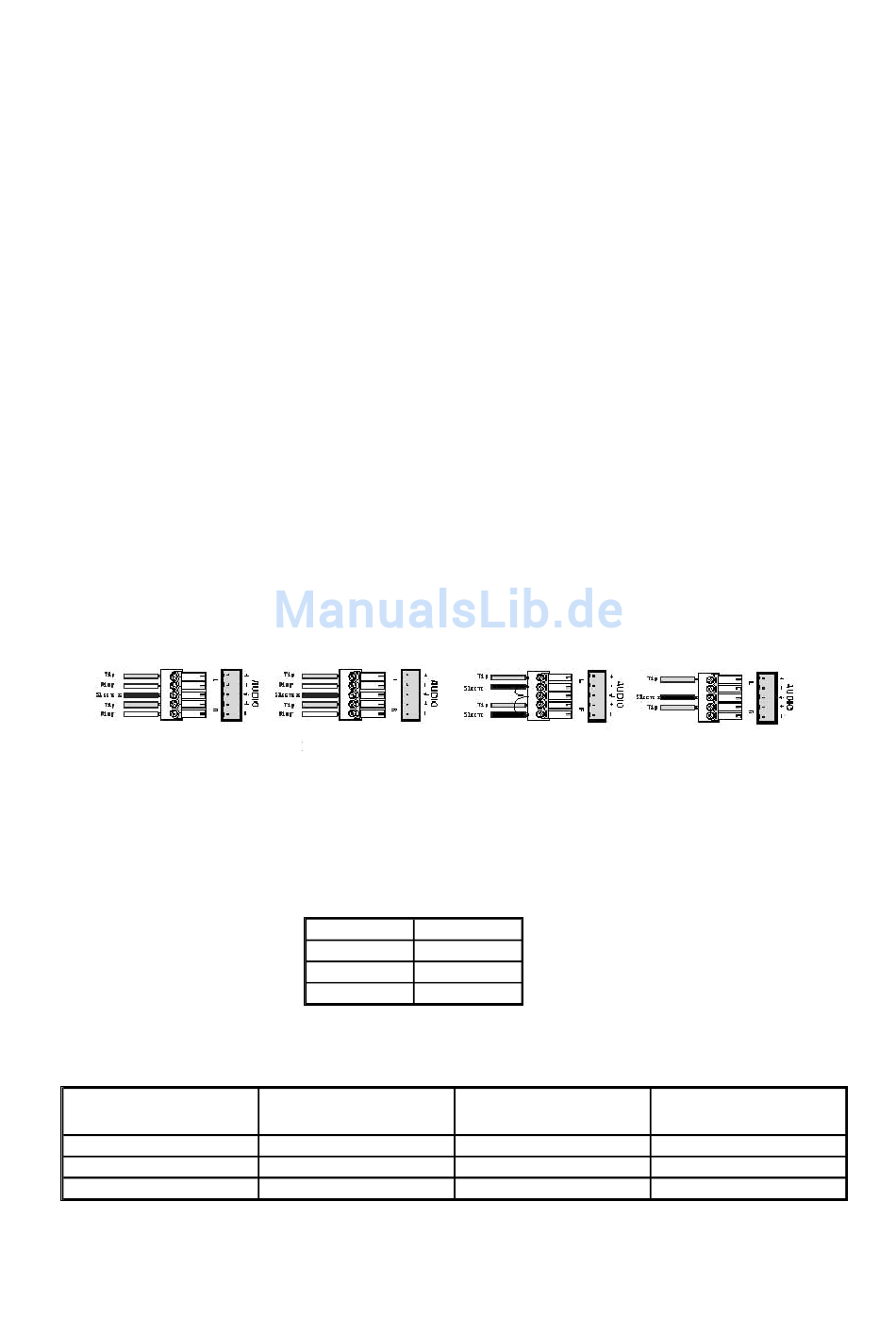

3.3 Audio Anschluss
Audio wird über die 5poligen Steckerleisten mit Schraubklemmung symmetrisch oder unsymmetrisch
angeschloßen. Bei unsymmetrischen Eingangssignalen wird der Massepin mit den beiden Eingängen mit
Minus-Vorzeichen gebrückt. Bei unsymmetrischen Ausgangssignalen werden die Pins mit Minus-Vorzeichen
offen gelassen.
Symmetrischer Eingang
3.4 RS-232 Anschluss
Alle Funktionen der MTX Kreuzschienen können extern über z.B. Computer oder Mediensteuerungen (z.B.
AMX) seriell gesteuert werden. Eine serielle Steuerung ist ein Gerät das an die Standard RS-232 Schnittstelle
(9pol SubD weiblich) auf der Rückseite angeschlossen wird und ASCII Zeichen senden und empfangen kann.
Die Einstellungen für die serielle Kommunikation mit den MTX Kreuzschienen sind:
Verbinden Sie die Kreuzschiene und den seriellen Controller mit einem RS-232 Kabel nach dem
untenstehenden Schema:
Pin-Nr. am MTX
RS-232 Port
2
3
5
COMM-TEC GMBH
Ω
Koaxkabel mit guter Qualität verwenden. Schalten Sie alle Geräte aus,
Symmetrischer Ausgang
BAUD
Data Bits
Stop Bit
Parity
Beschreibung
Tx Senden
Rx Empfangen
Gnd Masse
www.comm-tec.de
Unsymmetrischer Eingang
9600
8
1
NONE
Pin-Nr. am PC
RS-232 Port
2
3
5
COMM-TEC MTX Series
Unsymmetrischer Ausgang
Beschreibung
Rx Empfangen
Tx Senden
Gnd Masse
7 von12
