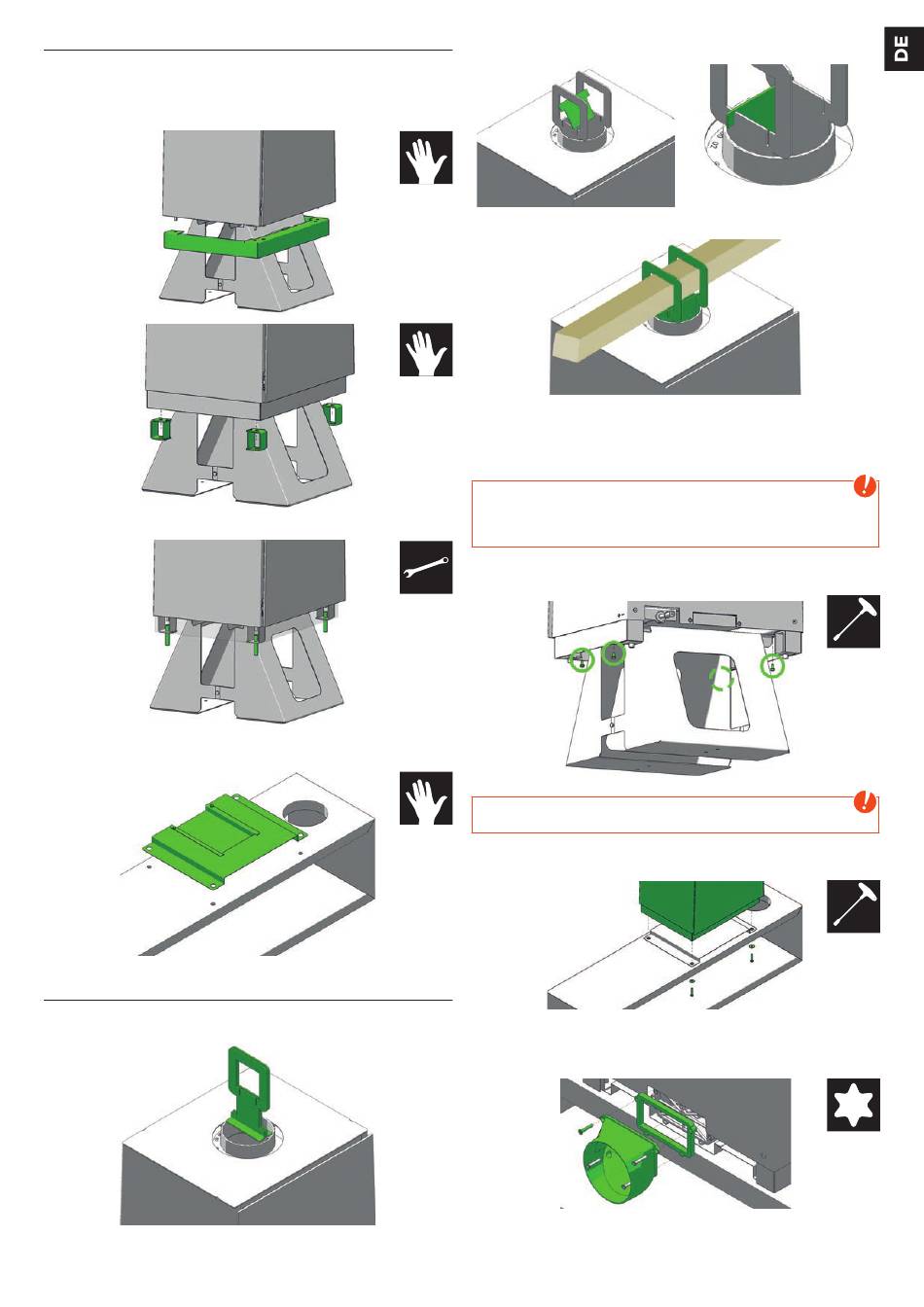

RIKA Look RLU Montageanleitung Seite 3

Montage
Stellen Sie die Holzbank auf. Die Bohrungen sind symmetrisch, sie
können die Bank mit dem Sitzteil rechts oder links aufstellen.
Stecken Sie zuerst die Sockelblende, danach die 4 Distanzhalter auf
die am Ofen vormontierten Schrauben auf.
Befestigen Sie die Teile mit den beigelegten Gewindehülsen.
Bringen Sie das Hitzeschutzblech auf der Holzbank über den
Bohrlöchern in Position.
Montagehilfe E15768
Die beiden „Henkel" in den Rauchrohrstutzen oben einführen, so
dass die unteren Kantungen nach außen zeigen.
Nun die beiden Abstandhalter so dazwischenstecken, dass sie mit
den Vorsprüngen in den Schlitzen einrasten.
Durch die Verbindung ist die Position der beiden Henkel fixiert.
Führen Sie eine stabile Stange oder ein Kantholz durch die beiden
Öffnungen. Der Ofen kann nun angehoben werden. Eine weitere
Person sollte die Führung am unteren Ende des Ofens übernehmen,
um den Ofen in der korrekten Position auf die Holzbank aufzusetzen.
Hinweis
Verwenden Sie keine Rundstäbe oder Rohre, sondern Stangen
mit flacher Auflage. Rutschgefahr! Achten Sie auf gleichzeitiges
Anheben!
Jetzt lösen Sie nur die Befestigungsschrauben, mit denen die
#10 Transportkonstruktion am Ofen angeschraubt ist.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Heben Sie den Ofen vorsichtig auf die Bank, so dass die
Gewindehülsen in die Bohrungen einrasten.
Schrauben Sie die 4 Sechskantschrauben mit Unterlegscheibe
von unten in die Gewindehülsen ein. Der Ofen ist damit gesichert.
Schrauben Sie die Distanz und den Zuluftstutzen an.
Legen Sie die Glasplatte zum Schutz für die Holzoberfläche in das
untere Fach und stellen Sie den Köcher für das Kaminbesteck in die
dafür vorgesehene Bohrung.
