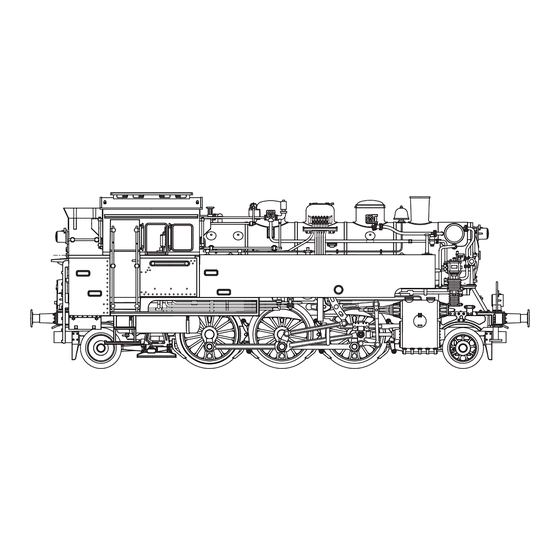

Modell der BR 64
39642

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Märklin H0 BR 64

Inhaltszusammenfassung für Märklin H0 BR 64

  • Seite 1 Modell der BR 64 39642...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis: Sommaire : Page Seite Informations concernant la locomotive réelle Informationen zum Vorbild Remarques importantes sur la sécurité Sicherheitshinweise Fonction Funktionen Fonctions commutables Schaltbare Funktionen Paramètre / Registre Parameter / Register Accessoires complémentaires Ergänzendes Zubehör Entretien et maintien Wartung und Instandhaltung Pièces de rechange Ersatzteile Table of Contents:...
  • Seite 3 Indice de contenido: Innehållsförteckning: Página Sida Aviso de seguridad Säkerhetsanvisningar Función Funktion Funciones conmutables Kopplingsbara funktioner Parámetro / Registro Parameter / Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Indholdsfortegnelse: Indice del contenuto: Side Page Avvertenze per la sicurezza Vink om sikkerhed Funzionamento Funktion...

  • Seite 4: Informationen Zum Vorbild

    Information zum Vorbild Information about the Prototype The Class 64 – The “Bubikopf“ as a Jack-of-all-Trades (almost). BR 64 – Bubikopf als Mädchen für (fast) alles. Between 1928 and 1940, many famous locomotive builders in Ger- Zwischen 1928 und 1940 beteiligten sich viele renommierte Loko- many participated in creating the class 64.

  • Seite 5: Informations Concernant La Locomotive Réelle

    Informations concernant la locomotive réelle Informatie van het voorbeeld BR 64 – «Bubikopf» : bonne à (presque) tout faire. BR 64 - Bubikopf als Meisje voor (bijna) alles. Entre 1928 et 1940, de nombreux fabricants de locomotives Tussen 1928 en 1940 droegen veel gerenommeerde locomotief- allemands de renom participèrent à...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Funktion • Die Lok darf nur mit einem dafür bestimmten Betriebssystem • Mögliche Betriebssysteme: (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Transformer 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden. Märklin Digital, Märklin Systems. Nur Transformatoren verwenden, die Ihrer örtlichen •...

  • Seite 7: Schaltbare Funktionen

    �� �� �� �� ��� ��� Schaltbare Funktionen systems STOP mobile station Digital / Systems Spitzensignal function/off Funktion f0 Funktion f0 Rauchgenerator 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Betriebsgeräusch Funktion 2 Funktion 8 Funktion f2 Funktion f2 Pfeife Funktion 3 Funktion 4...

  • Seite 8: Safety Warnings

    Safety Warnings Function • This locomotive is to be used only with an operating system • Possible operating systems: designed for it (Märklin 6646/6647 AC transformer, 6646/6647 Märklin Transformer, Märklin Delta, Märklin Delta, Märklin Digital or Märklin Systems). Märklin Digital, Märklin Systems. Use only transformers rated for your local household •...

  • Seite 9: Controllable Functions

    �� �� �� �� ��� ��� Controllable Functions systems STOP mobile station Digital / Systems Headlights function/off Function f0 Function f0 Smoke Generator 1) Function 1 Function 7 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 8 Function f2 Function f2 Sound effect: whistle blast...

  • Seite 10: Remarques Importantes Sur La Sécurité

    Remarques importantes sur la sécurité Fonction • La locomotive ne peut être mise en service qu’avec un • Systèmes d’exploitation possibles : système d’exploitation adéquat (Märklin courant alternatif Märklin Transformer 6647, Märklin Delta, - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Digital, Märklin Systems.

  • Seite 11: Fonctions Commutables

    �� �� �� �� ��� ��� Fonctions commutables systems STOP mobile station Digital / Systems Fanal function/off Fonction f0 Fonction f0 Générateur de fumée 1) Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 8 Fonction f2 Fonction f2 Bruitage : Sifflet...

  • Seite 12: Veiligheidsvoorschriften

    Veiligheidsvoorschriften Werking • De loc mag alleen met een daarvoor bestemd bedrjfssysteem • Mogelijke bedrijfssystemen: (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin Transformer 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. Märklin Digital, Märklin Systems. Alleen transformatoren gebruiken die geschikt zijn voor de •...

  • Seite 13: Schakelbare Functies

    �� �� �� �� ��� ��� Schakelbare functies systems STOP mobile station Digital / Systems Frontverlichting function/off Functie f0 Functie f0 Rookgenerator 1) Functie 1 Functie 7 Functie f1 Functie f1 Geluid: Bedrijfsgeluiden Functie 2 Functie 8 Functie f2 Functie f2 Geluid: Fluit Functie 3 Functie 4...

  • Seite 14: Aviso De Seguridad

    Aviso de seguridad Función • La locomotora solamente debe funcionar en un sistema de • Sistemas operativos posibles: Märklin transformador 6647, corriente propio (Märklin corriente alterna – transformador Märklin Delta, Märklin Digital, Märklin Systems . 6647 – Märklin Delta – Märklin Digital o Märklin Systems). •...

  • Seite 15: Funciones Conmutables

    �� �� �� �� ��� ��� Funciones conmutables systems STOP mobile station Digital / Systems Faros frontales function/off Función f0 Función f0 Generador de humo 1) Función 1 Función 7 Función f1 Función f1 Ruido: ruido de explotación Función 2 Función 8 Función f2 Función f2...

  • Seite 16: Avvertenze Per La Sicurezza

    Avvertenze per la sicurezza Funzionamento • Tale locomotiva deve essere impiegata soltanto con un siste- • Possibili sistemi di funzionamento: Märklin Transformer 6647, ma di funzionamento adeguato per questa (trasformatore per Märklin Delta, Märklin Digital, Märklin Systems. corrente alternata Märklin 6647, Märklin Delta, Märklin Digital •...

  • Seite 17: Funzioni Commutabili

    �� �� �� �� ��� ��� Funzioni commutabili systems STOP mobile station Digital / Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Apparato fumogeno 1) Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumore: Rumori di esercizio Funzione 2 Funzione 8 Funzione f2 Funzione f2...

  • Seite 18: Säkerhetsanvisningar

    Säkerhetsanvisningar Funktion • Loket får endast köras med ett därtill avsett driftsystem • Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital eller Märklin Systems). • Driftsättet igenkänns automatiskt. Använd endast transformatorer som är avsedda för den •...

  • Seite 19: Kopplingsbara Funktioner

    �� �� �� �� ��� ��� Kopplingsbara funktioner systems STOP mobile station Digital / Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 8 Funktion f2 Funktion f2 Ljud: Lokvissla Funktion 3 Funktion 4...

  • Seite 20: Funktion

    Vink om sikkerhed Funktion • Lokomotivet må kun bruges med et driftssystem (Märklin • Mulige driftssystemer: Märklin Transformer 6647, vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital Märklin Delta, Märklin Digital, Märklin Systems. eller Märklin Systems), der er beregnet dertil. • Registrering af driftsarten: automatisk. Anvend kun transformatorer, der passer til den lokale •...

  • Seite 21: Styrbare Funktioner

    �� �� �� �� ��� ��� Styrbare funktioner systems STOP mobile station Digital / Systems Frontbelysning function/off Funktion f0 Funktion f0 Røggenerator Funktion 1 Funktion 7 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 8 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte Funktion 3 Funktion 4...

  • Seite 22: Parameter / Register

    Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - 80 Código •...

  • Seite 23: Ergänzendes Zubehör

    Rauchsatz nachrüstbar Can be equipped with a smoke unit Générateur de fumée remplaçable Met rookgarnituur om te bouwen El equipo de humo se puede colocar posteriormente Inserto fumogeno sostituibile Kan kompletteras med röksats Røgaggregat kan eftermonteres 72270...
  • Seite 24 Potentielle Fehlerquellen beim Rauchgenerator Instrucciones importantes para el buen uso del fumígeno • Der Rauchgenerator darf maximal halb mit Rauchöl gefüllt sein. • Llenar el cartucho solamente hasta la mitad con líquido fumígeno. • Im Rauchgenerator darf sich keine Luftblase befinden. •...
  • Seite 25 Vorbild-Bremsschläuche zum Einstecken Kolbenstangenschutzrohr einsetzen Prototypical brake hoses for installation on locomotive How to install the cylinder rot protector Attelage les boyaux de frein à fixer Insérer le tube de protection de la lige de piston Opsteekbare voorbeeld-remslangen Beschermbuis cilinderstang plaatsen Réplica del enganche real mangueras Colocar el tubo protector de la biela Gancio manichette del freno al prototipo da innestare...

  • Seite 26: Wartung Und Instandhaltung

    Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko 2 mm...
  • Seite 27 Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes...
  • Seite 28 Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af...
  • Seite 29 Gehäuse aufsetzen Put the body back on Mettre le boîtier en place Huis plaatsen Poner la carcasa Montare la sovrastruttura Sätt på kåpan Huset (overdel) sættes på ...
  • Seite 30 Schmierung nach etwa 40 Betriebsstunden. Nur sparsam ölen (max. 1 Tropfen). Lubrication after approximately 40 hours of operation. Oil sparingly (max. 1 drop). Graissage après environ 40 heures de marche. Lubrifiez en très petite quantité (1 goutte max.). Smering na ca. 40 bedrijfsuren. Slechts spaarzaam oliën (max. 1 druppel). Engrase a las 40 horas de funcionamiento.
  • Seite 31 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Trix Smøring efter ca.
  • Seite 32 Kupplung tauschen Changing couplers Remplacer les attelages Koppeling verwisselen Cambiar el enganche Sostiure il gancio Utbyte av kortkoppel Udskiftning af kortkoblingen...
  • Seite 35 1 Aufbau 145 914 35 Hilfsluftbehälter 219 533 2 Kessel 147 608 36 Umlauf 114 893 3 Rauchkammertüre 145 916 37 Senkschraube 786 790 4 Führerhaus 147 609 38 Luftbehälter links 111 325 5 Fußboden 118 496 39 Luftbehälter rechts 111 324 6 Aufsatz 145 179...
  • Seite 36 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
