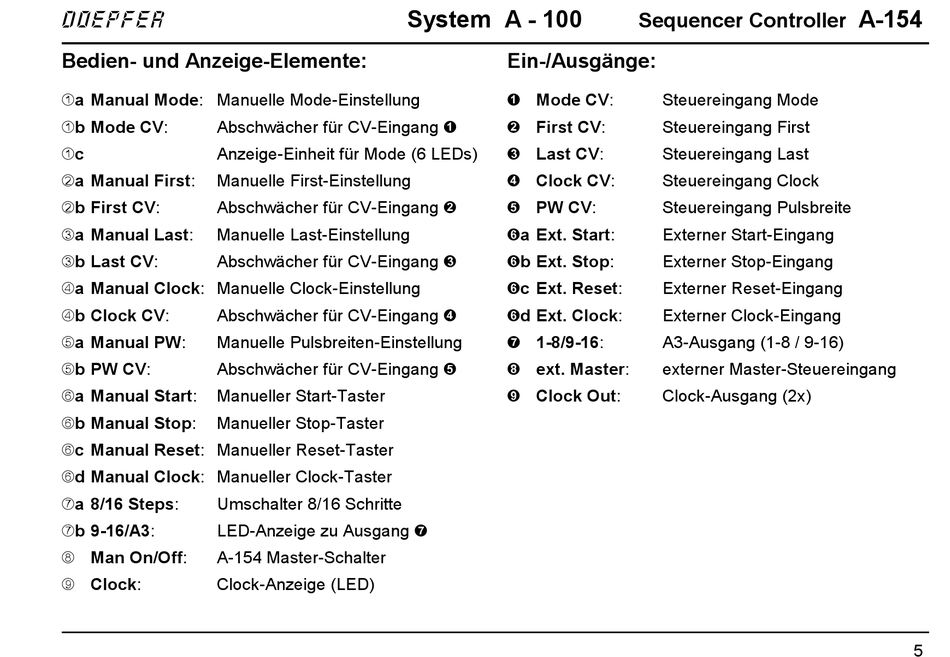

Bedien- und Anzeige-Elemente:
1a Manual Mode: Manuelle Mode-Einstellung
1b Mode CV:
Abschwächer für CV-Eingang !
Anzeige-Einheit für Mode (6 LEDs)
1c
2a Manual First:
Manuelle First-Einstellung
2b First CV:
Abschwächer für CV-Eingang "
3a Manual Last:
Manuelle Last-Einstellung
3b Last CV:
Abschwächer für CV-Eingang §
4a Manual Clock: Manuelle Clock-Einstellung
4b Clock CV:
Abschwächer für CV-Eingang $
5a Manual PW:
Manuelle Pulsbreiten-Einstellung
5b PW CV:
Abschwächer für CV-Eingang %
6a Manual Start:
Manueller Start-Taster
6b Manual Stop:
Manueller Stop-Taster
6c Manual Reset: Manueller Reset-Taster
6d Manual Clock: Manueller Clock-Taster
7a 8/16 Steps:
Umschalter 8/16 Schritte
7b 9-16/A3:
LED-Anzeige zu Ausgang /
8 Man On/Off:
A-154 Master-Schalter
9 Clock:
Clock-Anzeige (LED)
System A - 100
Ein-/Ausgänge:
! Mode CV:
" First CV:
§ Last CV:
$ Clock CV:
% PW CV:
&a Ext. Start:
&b Ext. Stop:
&c Ext. Reset:
&d Ext. Clock:
/ 1-8/9-16:
( ext. Master:
) Clock Out:
Sequencer Controller
Steuereingang Mode
Steuereingang First
Steuereingang Last
Steuereingang Clock
Steuereingang Pulsbreite
Externer Start-Eingang
Externer Stop-Eingang
Externer Reset-Eingang
Externer Clock-Eingang
A3-Ausgang (1-8 / 9-16)
externer Master-Steuereingang
Clock-Ausgang (2x)
A-154
