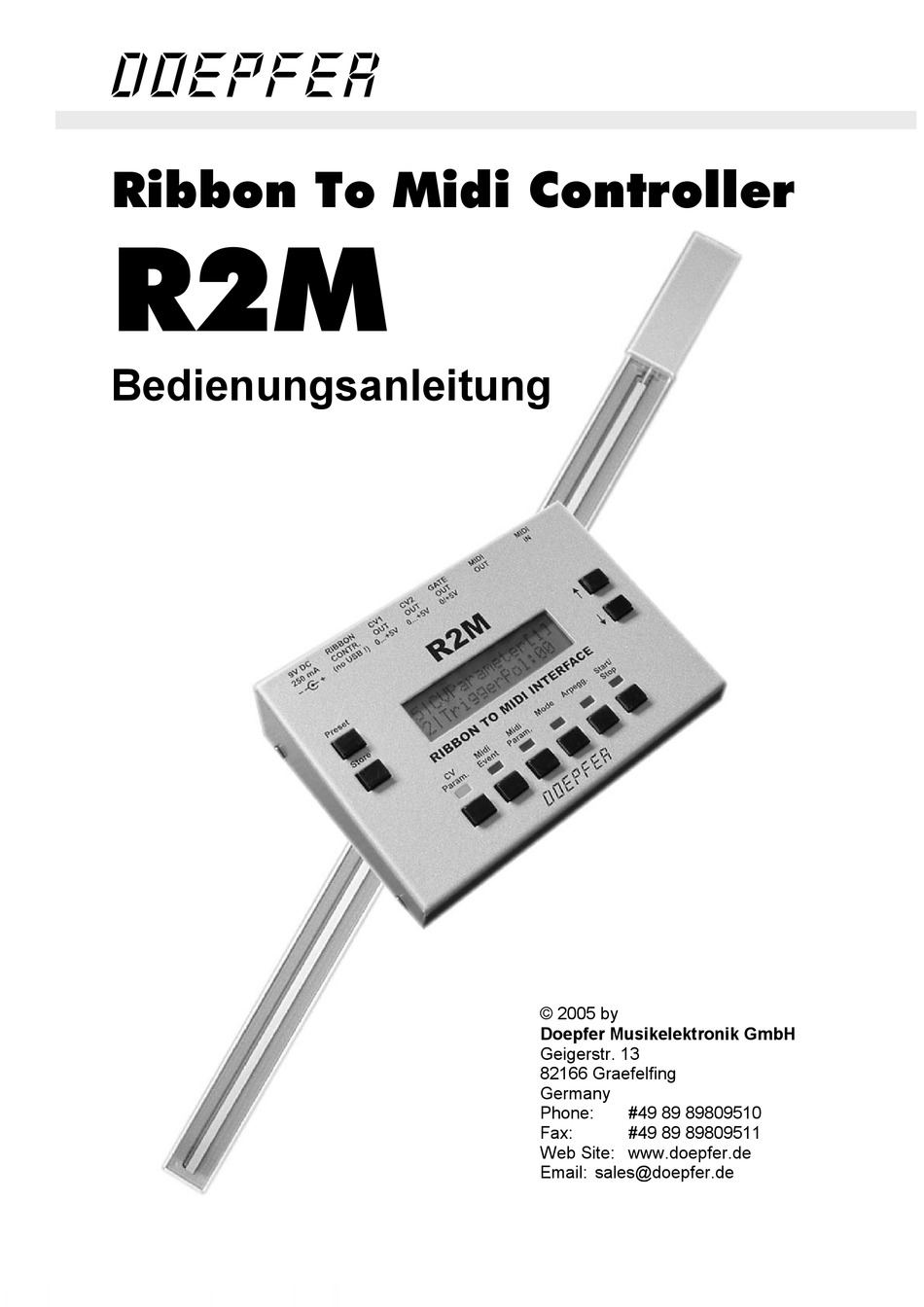

- Seite 1 DOEPFER Ribbon To Midi Controller Bedienungsanleitung © 2005 by Doepfer Musikelektronik GmbH Geigerstr. 13 82166 Graefelfing Germany Phone: #49 89 89809510 Fax: #49 89 89809511 Web Site: www.doepfer.de Email: sales@doepfer.de...
- Seite 2 (Teil 1/12.69), DIN VDE 0551 (05.72), DIN VDE 0551e (09.75), DIN VDE 0700 (Teil 1/02.81, Teil 207/10.82), DIN VDE 0711 (Teil 500/10.89), DIN VDE 0860 (05.89), DIN VDE 0869 (01.85). Die VDE-Schriften sind erhältlich bei VDE-Verlag GmbH, Bismarckstr. 33, 1000 Berlin. Aktualisiert: 27.01.05 Für V1.11 Seite 2 R2M Bedienungsanleitung V1.11...
-
Seite 3: Inhaltsverzeichnis
Erzeugen fortlaufender Noten Events mit Pitch bend ........28 Erzeugen der Steuerspanung CV1/CV2 und Gate ........... 30 Ausgabe einer kontinuierlichen CV1 ................ 31 Ausgabe einer quantisierten CV1 ohne Zwischenwerte ........... 31 Ausgabe einer quantisierten CV1 mit Zwischenwerten ..........31 Anhang ........................32 R2M Bedienungsanleitung V1.11 Seite 3... -
Seite 4: Einführung

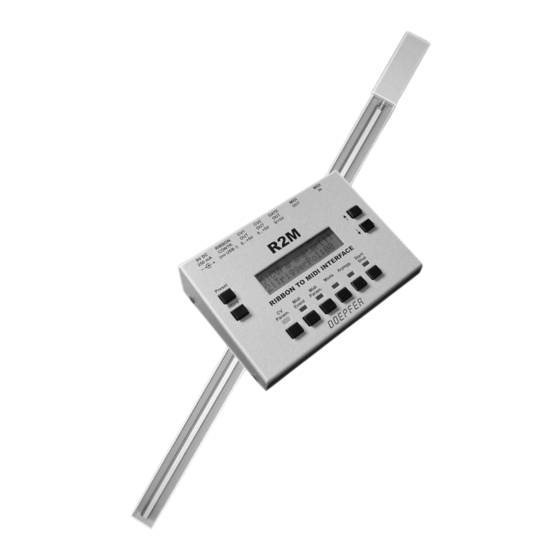

Einführung Das Ribbon to Midi Interface ( im folgendem abgekürzt R2M ) ist ein Modul zur Erzeugung variabler Steuerspannungen , GATE - Signale und Midi Events in Verbindung mit einem externen Weg-/Drucksensor. (Ribbon Sensor) Dieser enthält einen ca. 50 cm langen, linearen Wegsensor und ist darüber hinaus mit einem druckempfindlichen Element ausgestattet. -
Seite 5: Anschlüsse
250 mA, Polarität des Niederspannungssteckers: Außenring = Masse, Innen = +9...12V. Bei falscher Polarität wird R2M nicht arbeiten, ein Defekt ist jedoch auf Grund einer eingebauten Schutzdiode ausgeschlossen. Beim Betrieb des R2M in Deutschland muss aus Sicherheitsgründen und aus Gründen der Produkthaftung ein Steckernetzteil mit VDE-Zulassung verwendet werden. -
Seite 6: Cv1 Out
Händler / Hersteller ein. MIDI Out Zum Anschluss z.B. eines externen Expanders/Klangerzeugers. Verbinden Sie also die MIDI OUT Buchse von R2M mit der MIDI IN Buchse des externen Klangerzeugers, den Sie mit R2M ansteuern wollen. Seite 6 R2M Bedienungsanleitung V1.11... -
Seite 7: Midi In
Dies gilt nur, wenn der Arpeggiator nicht aktiviert ist, also Arpeggio Modus 5-1 muss auf OFF stehen. Die MIDI IN Buchse des R2M ist nur für kleine Datenraten gedacht, wie sie z.B. beim Bespielen eines Keyboards oder durch die Benutzung von dessen Spielhilfen erzeugt werden. -
Seite 8: Bedienung
R2M wird durch Einstecken des Steckernetzteils in Betrieb genommen. Ein zusätzlicher Netzschalter ist nicht vorhanden. Abb. 3 Bei Inbetriebnahme leuchten die 6 Leuchtdioden (LED) an der Oberseite von R2M gleichzeitig kurz auf und anschließend wird die aktuelle Versionsnummer im LCD- Display angezeigt. -
Seite 9: Grundlegende Bedienung/Menüstruktur
Grundlegende Bedienung/Menüstruktur R2M besitzt eine Anzahl von Parameter, die vom Benutzer verändert und abgespeichert werden können. Diese werden in separaten Menüs thematisch passend zusammengefasst. Durch Betätigen eines Menütasters gelangt man ins jeweilige Menü. Das gerade gewählte Menü wird durch Anschalten der zugehörigen Leuchtdiode angezeigt. -
Seite 10: Kurzübersicht Der Menüs / Parameter
1 bis 126 5-4 Gate length Norm CV 0 bis -96 5-5 Norm CV off, note on/offf, note hold, note write external, internal BPM , Mod&BPM sensor 1 = position sensor; sensor 2 = pressure sensor Seite 10 R2M Bedienungsanleitung V1.11... -
Seite 11: Menüs Bzw. Parameter Im Einzelnen
Erklärung der Parameter bzw. Ihre Funktionen im System und ihre Wechselwirkungen. Je nachdem, wie man vom Verständnis her an R2M herangehen will, macht es also durchaus auch Sinn, erst einmal die folgenden Seiten mit den Einzelerklärungen zu überspringen und zu Anfang das Hauptkapitel Systemfunktionen ( Seite 24 ) Menü... -
Seite 12: Direction [2]
Menü 2 – Midi Event Anzahl der Parameter : 2 Parallel zur durch den Wegsensor erzeugten Steuerspannung CV1 berechnet R2M noch äquivalente Midi Events und gibt diese an der MIDI OUT Buchse aus. 2-1 Midi Event [1] Wertebereich: a - h Note Note &... - Seite 13 Vielmehr wird von vorneherein der Wegsensor in eine durch die Anzahl der möglichen Noten Events vorgegebener Segmente zerlegt und daraus ein Kombination aus Noten Event und Pitchbend Event oder aber ein einzelner Pitchbend Wert erzeugt. R2M Bedienungsanleitung V1.11 Seite 13...
-
Seite 14: Midi Event [2]
Volumencontroller ( 7) , Modulationscontroller (2) etc. so kann nach dem Generieren des Klanges mittels des Drucksensors z.B. dieser noch in Lautstärke oder aber Modulation etc. verändert werden. Gleiches gilt für die Tonhöhe mittels Pitchbend. Seite 14 R2M Bedienungsanleitung V1.11... -
Seite 15: Menü 3: Midi Parameter
Event abgeleitet werden soll, so muss noch definiert werden, welche (Basis-) Notennummer der Nullposition des Wegsensors entspricht. Ansonsten würden alle Midi Noten Events mit Notennummer Null beginnen, was nicht sehr praxisnah wäre. Der vom R2M berechnete Notenwert wird also zu diesem feststehenden Basiswert einfach addiert. R2M Bedienungsanleitung V1.11 Seite 15... -
Seite 16: Controller Number [2]
Hinblick auf den Wegsensor in der Definition der Midi Befehle leider nicht. Um also nun eine höher aufgelöste Tonhöhenumsetzung aus den Messwerten des Wegsensors abzuleiten, können beim R2M neben dem Aussenden von ‚Nur- Noten- Events’ auch zusätzliche Tonhöheninformationen mittels Pitchbend übermittelt werden. -
Seite 17: Menü 4: Mode
Einheiten von 1 Millisekunde eingestellt werden kann. Die Retrigger- Zeit ist die Zeit, die zwischen dem GATE-OFF Signal bzw. dem Aussenden eines Note Off Events vergeht, bis ein erneutes GATE- ON bzw. Note On Signal erkannt bzw. erzeugt wird. R2M Bedienungsanleitung V1.11 Seite 17... -
Seite 18: Transpose Offset
Auswirkung haben würde. Daher dient er dazu die Transpose Funktion durch ein Midi Noten Event komplett deaktivieren zu können. Die Noten Events werden dann nur noch völlig unbeeinflusst durch R2M hindurchgeleitet, also gemerged! Menü 5: Arpeggio Anzahl der Parameter : 5 Der Arpeggiator ist eine Entwicklung aus der Zeit, als Synthesizer nur Monophon spielbar waren, um trotzdem das Spielen von Harmonien zu ermöglichen. -
Seite 19: Mode
Tasten gespielt worden sein bzw. gehalten werden. Damit die Noteninformationen, die über die angeschlossene Tastatur gespielt wurde, vom R2M für den Arpeggiator verwendet werden muss der Midi Kanal der Noten Events mit dem unter 3-1 Midichannel eingestellten Wert übereinstimmen. -
Seite 20: Octave
Modulationscontroller Befehls gesetzt werden. Da sich ein Modulationsrad fast an jedem Midi Keyboard befindet, hat man hierdurch quasi einen zusätzlichen dedizierten Regler mit dem man die Geschwindigkeit des Arpeggios in Echtzeit steuern kann, was besonders für eine Live-Performance nützlich sein kann. Seite 20 R2M Bedienungsanleitung V1.11... -
Seite 21: Gate Length
Der Tempowert in BPM (Beats per Minute) kann ebenfalls im Menü 6 eingestellt / verändert werden Achtung: Die Anzeige repräsentiert immer nur den intern eingestellten BPM Wert. Der BMP Wert einer extern empfängene Midiclock (5-3 Sync auf Extern) kann hier nicht angezeigt werden. R2M Bedienungsanleitung V1.11 Seite 21... -
Seite 22: Preset
R2M besitzt die Möglichkeit 16 komplette Sätze bestehend aus allen in den Menüs 1-6 beschriebenen Parametern abzuspeichern und wieder aufzurufen. Dazu dienen die Taster Preset und Store , die am Gehäuse links vom LCD-Display angeordnet sind. Preset Dient zum Holen eines der 16 möglichen abgespeicherten Parametersätze. -
Seite 23: Auslieferungszustand
In den Preset - Speichern befinden sich im Auslieferungszustand (Stand Sommer 2004) noch keine sinnvollen Daten. Dies kann sich im Laufe der Produktionsserie bzw. aufgrund von Kundenwünschen & Zusendungen ändern. Nähere Informationen hierzu können unter der Produktseite für R2M auf www.doepfer.de jederzeit abgerufen werden. -
Seite 24: Systemfunktionen
Ein Midi Event beschreibt ‚grob’ die Tonhöhe in Form einer Note, die in der einer cromatischen Tastatur entspricht. Der erste Schritt bei der ‚Quantisierung’ durch den R2M wird also nun sein, anzugeben, wie viele Oktaven einer virtuellen chromatischen Tastatur auf dem kompletten Bereich des Wegsensors abzubilden sind. - Seite 25 36 – 47. Die Kombination von 4-1 Quantisierung und dem Parameter 3-2 Note ergibt die Tonart, die vom R2M erzeugt wird. Parameter 3-2 Note ist also der Grundton und 0 und alle Vielfachen im Abstand von 12, also 0,12,24,36 entsprechen so z.B. der Tonart C.
-
Seite 26: Erzeugen Von Noten Events (Ohne Pitch Bend)
Auswirkung haben würde. Er wird daher dafür benutzt, um die Transpose Funktion komplett deaktivieren zu können. Die Noten Events werden dann nur noch völlig unbeeinflusst durch R2M hindurchgeleitet, also gemerged! Erzeugen von Noten Events (ohne Pitch bend) Es wird aufgrund der Position auf dem Wegsensor beim Berühren ein Note On Event und beim Loslassen das entsprechende Note Off Event berechnet und ausgegeben. - Seite 27 Preset eingestellt, oder aber kann dort definiert werden. Da hierbei, wie gesagt, die Midi Definition leider nur recht schwammig und lückenhaft definiert ist, bietet R2M verschiedene Einstellmöglichkeiten für dieses Problem an. Mittels des Parameters 3-4 PitchScale eröffnet sich nun die Möglichkeit den Pitchbend Bereich im Bezug auf die Wegmessung so zu skalieren, also ‚Zusammenzustauchen’...
-
Seite 28: Erzeugen Fortlaufender Noten Events Mit Pitch Bend
Fall a) fast den maximalen Wertebereich erzeugen, im Fall b) nur noch einen weiter eingeschränkten. Der theoretisch vollen Bereich soll durch die jeweils unterbrochenen Linien angezeigt werden. Diese Pitchbend Werte werden ja aber nie ausgesendet, dann man sich dort bereits wieder in einer neuen Noten Zone befindet. Seite 28 R2M Bedienungsanleitung V1.11... - Seite 29 Punkt. Abbildung 10. Folglich kann für diesen Punkt noch eine Retrigger Zeit gewählt werden. Dies ist die Zeit, die die Positionserkennung des R2M benötigt, um einen Notenwechsel zuverlässig erkannt zu haben. Ist die Zeit kurz gewählt, so werden zwar bei schnellem Legatospiel unverzüglich die Note On/ Off und Pitchbend Werte berechnet und ausgegeben, allerdings kann dies auch dazu führen, dass an dem an dem Punkt, an dem ‚automatisch’...
-
Seite 30: Erzeugen Der Steuerspanung Cv1/Cv2 Und Gate
Parameters Direction gewählt werden. Für die Erzeugung des GATE Signals, also für die Feststellung, ob der Wegsensor berührt oder losgelassen wird, benötigt R2M einen kleinen Messbereich ganz rechts am Ende des Wegsensors. Dieser kleine Bereich steht damit nicht mehr zur Bestimmung der Position zur Verfügung und kann somit keine Veränderungen am CV Signal bzw. -
Seite 31: Ausgabe Einer Kontinuierlichen Cv1
D.h. aus dem berechneten Notenwerten kann nun noch eine Steuerspannung berechnet werden, die an CV1 ausgegeben wird. Zudem erzeugt R2M parallel dazu ein GATE- Signal und stellt dieses an der GATE OUT Buchse zur Verfügung. Berechnet R2M ein Note On Event, so gibt es gleichzeitig ein GATE ON (positiver Pegel mit 5 Volt) bzw. -
Seite 32: Anhang
1 bis 127 5-4 Gate length Norm CV 0 bis -96 5-5 Norm CV off, note on/offf, note hold, note write external, internal BPM , Mod&BPM sensor 1 = position sensor; sensor 2 = pressure sensor Seite 32 R2M Bedienungsanleitung V1.11...
