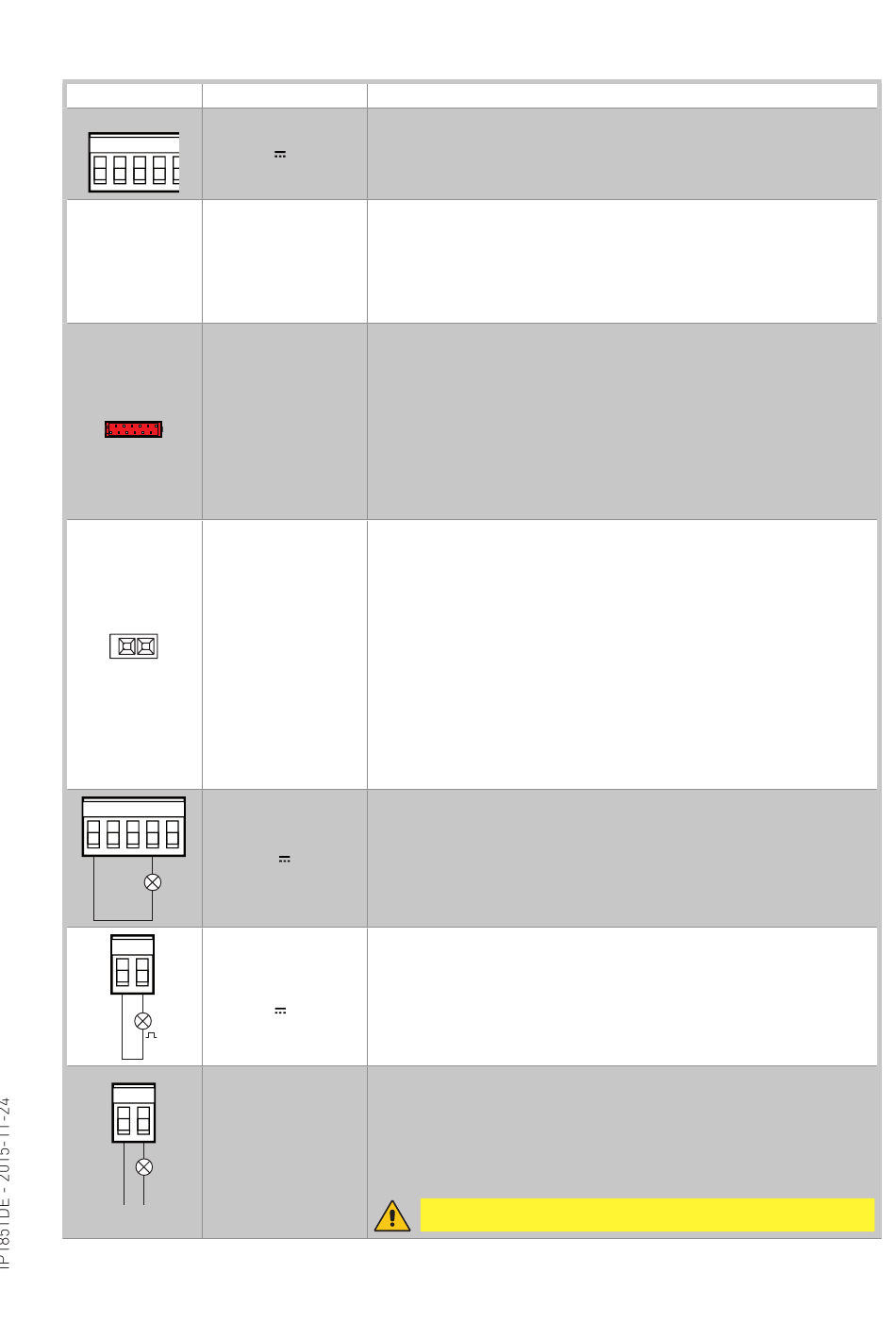

6. Ausgänge und Zubehör für Schranken
Ausgang
Wert - Zubehör
-
+
0
1
AUX
COM
BAT
1 5 9 13 20
14 0
C NO
L N
Beschreibung
Stromversorgung des Zubehörs.
Ausgang für Stromversorgung der externen Zubehörgeräte ein-
24 V 0,3 A
schließlich Statuslampen.
Die elektronische Steuerung ist mit einem Sitz für Steckkarten, wie
z. B. Funkempfänger, Schleifenauswerter usw. ausgestattet.
SOFA1-SOFA2
Der Betrieb der Steckkarte wird über DIP1A ausgewählt.
GOPAV
ACHTUNG: Die Steckkarte darf nur eingesetzt oder herausgenommen
werden, wenn die Stromversorgung unterbrochen ist.
Das Speichermodul ermöglicht das Speichern der Fernbedienungen
und die Festlegung, welcher elektronische Steuerungstyp zur
Anwendung kommen soll (siehe TECHNISCHE DATEN auf Seite 4).
SPEICHER-
Bei einem Tausch der elektronischen Steuerung kann das verwen-
MODUL
dete Speichermodul in die neue elektronische Steuerung eingesetzt
werden.
ACHTUNG: Das Einsetzen und Entnehmen des Speichermoduls muss
ohne Stromversorgung vorgenommen werden.
Batteriebetrieb.
Bei vorhandener Spannung behalten die Akkus ihre Ladung. Bei
Stromausfall wird die elektronische Steuerung von den Akkus ge-
speist, bis der Strom zurückkehrt oder bis die Spannung der Akkus
unter die Sicherheitsschwelle sinkt. In letzterem Falle schaltet sich
BATK3
die elektronische Steuerung aus.
2x12 V 2Ah
ACHTUNG: damit sie wiederaufgeladen werden können, müssen
die Akkus stets an die elektronische Steuerung angeschlossen sein.
Prüfen Sie regelmäßig die Leistungsfähigkeit des Akkus.
ANMERKUNG: die Betriebstemperatur der wiederaufladbaren Akkus
beträgt ca. +5°C/+40°C.
Anzeigelampe für Antriebszustand (proportional)
Das Licht schaltet sich bei geschlossenem Antrieb aus.
Das Licht schaltet sich bei geöffnetem Antrieb ein.
24 V 3 W
Das Licht blinkt mit variabler Frequenz während der Antriebsbe-
wegung.
Blinklicht.
Bei DIP5A=OFF schaltet es sich während der Öffnungs- und Schließ-
bewegung ein.
LAMPH
24 V 25 W
Außenbeleuchtung.
Bei DIP5A=OFF kann in Serie an den Schließer eine Innenbeleuchtung
angeschlossen werden, die sich 180 s lang bei jedem Öffnungsbefehl
230 V~ 400 W
(vollständig oder teilweise), Schrittbetriebsbefehl und Schließbefehl
einschaltet.
ACHTUNG: Ein doppelt isoliertes Kabel verwenden
83
