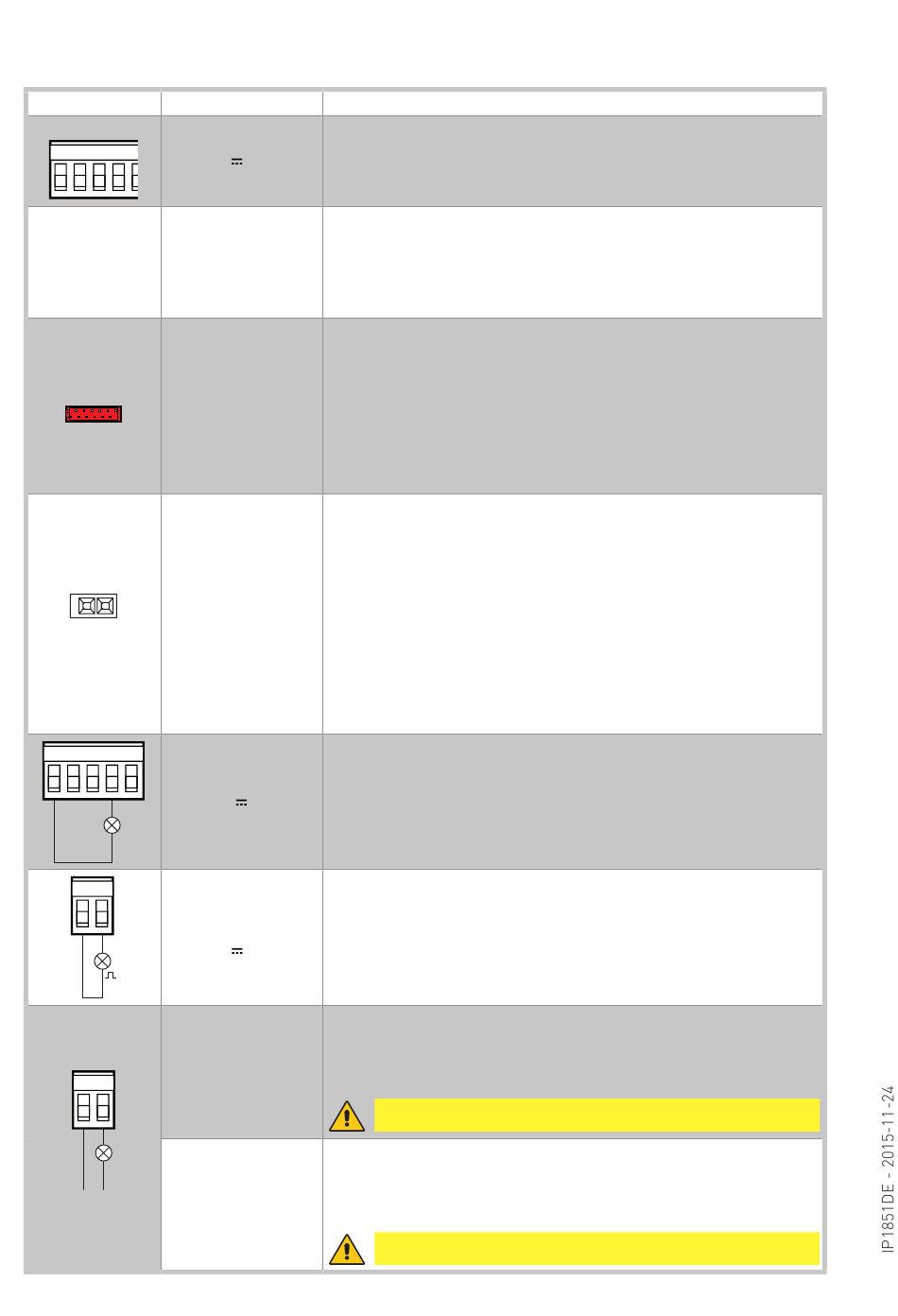

5. Ausgänge und Zubehör für Schiebetore
Ausgang
Wert - Zubehör
-
+
0
1
SOFA1-SOFA2
AUX
COM
BAT
1 5 9 13 20
14 0
C NO
L N
Beschreibung
Stromversorgung des Zubehörs.
Ausgang für Stromversorgung der externen Zubehörgeräte ein-
24 V 0,3 A
schließlich Statuslampen.
Die elektronische Steuerung ist mit einem Sitz für Steckkarten, wie
z. B. Funkempfänger, Schleifenauswerter usw. ausgestattet.
Der Betrieb der Steckkarte wird über DIP1A ausgewählt.
GOPAV
ACHTUNG: Die Steckkarte darf nur eingesetzt oder herausgenom-
men werden, wenn die Stromversorgung unterbrochen ist.
Das Speichermodul ermöglicht das Speichern der Fernbedienungen
und die Festlegung, welcher elektronische Steuerungstyp zur
Anwendung kommen soll (siehe TECHNISCHE DATEN auf Seite 4).
SPEICHER-
Bei einem Tausch der elektronischen Steuerung kann das verwen-
dete Speichermodul in die neue elektronische Steuerung eingesetzt
MODUL
werden.
ACHTUNG: Das Einsetzen und Entnehmen des Speichermoduls muss
ohne Stromversorgung vorgenommen werden.
Batteriebetrieb.
Bei vorhandener Spannung behalten die Akkus ihre Ladung. Bei
Stromausfall wird die elektronische Steuerung von den Akkus ge-
speist, bis der Strom zurückkehrt oder bis die Spannung der Akkus
unter die Sicherheitsschwelle sinkt. In letzterem Falle schaltet sich
BATK3
die elektronische Steuerung aus.
2x12 V 2Ah
ACHTUNG: damit sie wiederaufgeladen werden können, müssen
die Akkus stets an die elektronische Steuerung angeschlossen sein.
Prüfen Sie regelmäßig die Leistungsfähigkeit des Akkus.
ANMERKUNG: die Betriebstemperatur der wiederaufladbaren Akkus
beträgt ca. +5°C/+40°C.
Anzeigelampe für Antriebszustand (proportional)
Das Licht schaltet sich bei geschlossenem Antrieb aus.
Das Licht schaltet sich bei geöffnetem Antrieb ein.
24 V 3 W
Das Licht blinkt mit variabler Häufigkeit während der Antriebsbe-
wegung.
Blinkleuchte.
Das Blinklicht wird gleichzeitig mit der Öffnungs- und Schließ-
LAMPH
bewegung aktiviert.
24 V 25 W
Innenbeleuchtung.
Man kann an den NO-Kontakt eine Innenbeleuchtung in Reihe schlie-
LUXK3E
ßen, die bei jedem Öffnungs- (Teil- oder Komplettöffnung), Schrittbe-
LUXK7
trieb- und Schließungsbefehl 180 Sekunden lang aktiviert wird.
230 V~ 60 W
Außenbeleuchtung.
Man kann eine Außenbeleuchtung anschließen, die bei jedem
Öffnungs- (Teil- oder Komplettöffnung), Schrittbetrieb- und Schlie-
230 V~ 400 W
ßungsbefehl 180 Sekunden lang aktiviert wird.
ACHTUNG: Ein doppelt isoliertes Kabel verwenden
ACHTUNG: Ein doppelt isoliertes Kabel verwenden
82
