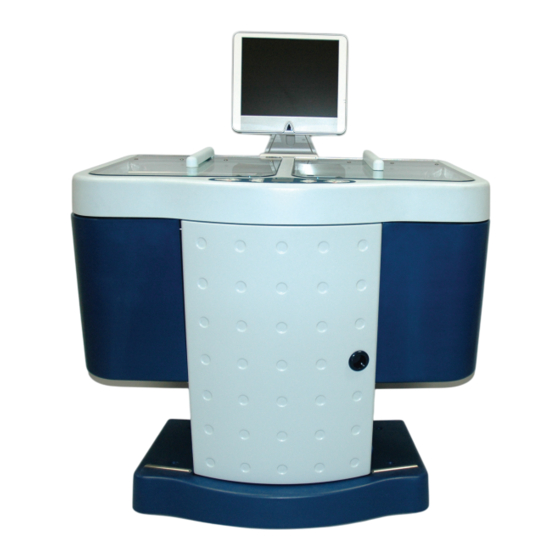

ADVANTAGE PLUS EINRICHTUNGSVORAUSSETZUNGEN
UND INSTALLATIONSANWEISUNGEN
Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators
50096-970 REV A
Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729
EINRICHTUNGS
VORAUSSETZU
NGEN UND
INSTALLATIONS
ANWEISUNGEN
.
Seite 1 von 18
Werbung
Verwandte Anleitungen für Medivators ADVANTAGE PLUS
Inhaltszusammenfassung für Medivators ADVANTAGE PLUS
- Seite 1 ADVANTAGE PLUS EINRICHTUNGSVORAUSSETZUNGEN UND INSTALLATIONSANWEISUNGEN EINRICHTUNGS VORAUSSETZU NGEN UND INSTALLATIONS ANWEISUNGEN Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 1 von 18 Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729...
- Seite 2 • Die Vorfilter-Baugruppe mit den Abmessungen 66 cm (26”) H X 96 cm (38”) B X 15,2 (6”) T muss maximal 0,9 m (3 Fuß) vom ADVANTAGE Plus entfernt an der Wand montiert werden. Der zuführende Wasseranschluss zum Vorfilter ist als ½“ NPT-Anschluss auf der rechten Seite ausgeführt.
- Seite 3 • Ein Abwasseranschluss, der in der Lage ist, 18,5 L/min (5 GPM) aufzunehmen, maximal 45 cm (18”) über dem Boden liegt und belüftet ist, stellt den ordniungsgemäßen Betrieb des ADVANTAGE Plus sicher. Der mitgelieferte Abflussschlauch hat einen AD von 2.5 cm (1”).
- Seite 4 Bestellung auf die korrekte Konfiguration des ADVANTAGE Plus. Abmessungen • Die Abmessungen des ADVANTAGE Plus betragen 150 cm (59”) H x 122 cm (48”) B x 91,5 cm (36”) T, Gewicht 181,5 kg (400 LBS). • Wenn der optionale Luftkompressor installiert ist, benötigt ADVANTAGE Plus zusätzlich 13,5 cm (5,25”) Platz auf der Rückseite des Geräts.
- Seite 5 Hinweis: Fügen Sie der Breite 7,6 cm (3”) für die Barcode- Baugruppe hinzu 105 cm (41,25”) Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 5 von 18 Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729...
- Seite 6 Die Checkliste sollte verwendet werden, um sicherzustellen, dass der Ort, an dem das Gerät installiert werden soll, die erforderlichen Spezifikationen erfüllt. Wenn alle Anforderungen erfüllt sind, ist der Aufstellungsort für die Installation und den Gebrauch des Medivators Advantage Plus automatisierten Endoskop-Wiederaufbereiters geeignet.
- Seite 7 Die Voraussetzungen für die Installation müssen erfüllt werden, um den ordnungsgemäßen Betrieb des ADVANTAGE Plus zu gewährleisten. Der Kunde ist dafür verantwortlich, qualifiziertes Personal bereitzustellen, das in der Lage ist, das ADVANTAGE Plus während der Installation an die Infrastruktur des Gebäudes anzuschließen.
-
Seite 8: Installation
Papprampen ADVANTAGE Plus von der Palette entfernen. Montieren Sie die untere Abdeckung nicht, bis Sie dazu aufgefordert werden. Zusammenbau Vor dem Zusammenbau muss das ADVANTAGE Plus an den Ort gebracht werden, an dem es installiert werden soll. Nach dem Zusammenbau passt ADVANTAGE Plus nicht mehr durch normal breite Türen. - Seite 9 • Schließen Sie die mitgelieferte zuführende Leitung am Vorfilterkasten und an den linken/rechten geriffelten Wasseranschluss auf der Rückseite des ADVANTAGE Plus an, und sichern Sie sie mit den mitgelieferten Klammern. • Nehmen Sie das Kabel der Ventilsteuerung aus der Verpackung des Vorfilters.
- Seite 10 Plus nicht externes Dampfabsaugungssystem anschließt, sollte die schwarze Verschlusskappe auf dem Abluftanschluss auf der Rückseite des ADVANTAGE Plus verbleiben und das interne Gebläse sollte ausgeschaltet bleiben. Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 10 von 18...
- Seite 11 Becken an, sie sind im Installationkit enthalten. Füllen Sie die Alkohol- und die Waschmittelreservoirs, wie vorgeschrieben. COMPUTER Der Computer wird hochfahren und die ADVANTAGE Plus Serveranwendung und die LIO Anwendung starten. Öffnen Sie das MDS Verzeichnis auf dem Desktop und starten Sie die Managementanwendung.
- Seite 12 Parametersätze hängen ab vom Endoskop, dem Desinfektionsmittel und der Art des Zyklus (Waschvorgang/Reinigungsmittel, Alkohol). Die Parametersätze sind nicht auf dem ADVANTAGE Plus vorinstalliert. Um die korrekten Parametersätze zu erhalten, kontaktieren Sie bitte Medivators Technischen Kundendienst. Dies ist erforderlich, bevor Endoskope eingetragen werden.
- Seite 13 10. Tragen Sie die Seriennummer des Endoskops ein. 11. Tragen Sie die Inventarnummer des Endoskops ein; dieses Feld muss ausgefüllt werden. Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 13 von 18 Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729...
- Seite 14 Tragen Sie "yes" (ja) oder "no" (nein) ein • Request Specialist (Doctor) Data at beginning of cycle (Bei Zyklusbeginn Arztdaten abfragen): Tragen Sie "yes" (ja) oder "no" (nein) ein Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 14 von 18...
- Seite 15 Überprüfen Sie in der Windows Systemsteuerung, dass das Datum und die Zeit richtig angegeben sind und korrigieren Sie die Einstellungen, falls erforderlich. Der Alarmton, der bei einer Fehlfunktion des ADVANTAGE Plus ertönt, verwendet die Windows Anwendung. Überprüfen Sie auch hierfür in der Windows Systemsteuerung, dass der Alarmton abgespielt wird und passen Sie die Einstellungen bei Bedarf an.
-
Seite 16: Überprüfung Der Installation
Laufwerk und speichern Sie das komplette "MDS" Verzeichnis auf CD. Beschriften Sie die CD mit "ADVANTAGE Plus Backup: SN# " Deponieren Sie sie beim ADVANTAGE Plus und informieren Sie den Kunden, dass die CD mit dem ADVANTAGE Plus aufbewahrt werden muss. - Seite 17 Desinfektion der Wasserleitung durchgeführt Datensicherung Daten wurden gesichert; CD beim ADVANTAGE deponiert Remote-Zugriff Internetzugang verfügbar Systemparameteränderungen Parametersatzänderungen Anmerkungen Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 17 von 18 Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729...
- Seite 18 ADVANTAGE PLUS EINRICHTUNGSVORAUSSETZUNGEN UND INSTALLATIONSANWEISUNGEN Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte Ihren Medivators 50096-970 REV A Seite 18 von 18 Ansprechpartner oder den Technischen Kundendienst unter 1-800-444-4729...
