ROBBE Rasant Bauanleitung Seite 17

133

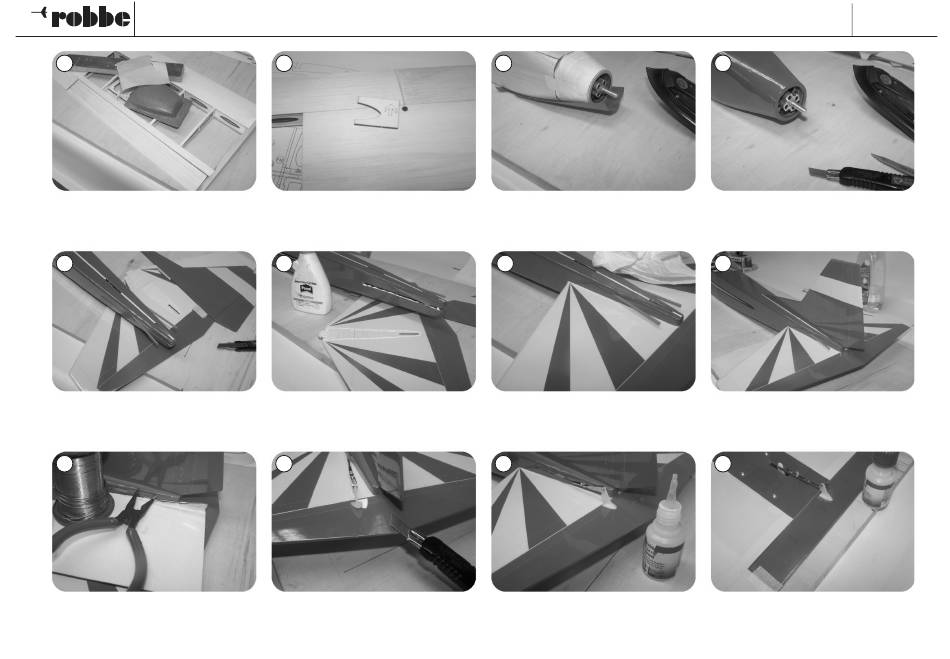

Gesamte Tragfläche sauber verschleifen, für den Nasenradius die Profilschablonen
verwenden, Querruder in die Fläche einpassen, besonders die Scharnierkante
sorgfältig verschleifen
137
Die Ruderklappen an die Leitwerke mit Scharnierband anbringen, oben durchgehend, unten Verstärkungsabschnitte. Die Bespannfolie an den Klebeflächen vorsichtig entfernen,
Höhen- und Seitenleitwerkausrichten und mit reichlich Weissleim einkleben. Herausquellenden Leim sofort mit einem feuchten Tuch abwischen.
141
Z-Gestänge am Servohebel einhängen und
einschieben, am Ende leicht abwinkeln,
Löthülse / Gabelkopf anlöten
Bauanleitung
Rasant
134
138
142
Ruderhorn in den Gabelkopf einhängen und die Bespannfolie im Bereich des
Ruderhorns entfernen, Ruderhorn mit Sekunde oder Epoxy aufkleben ( zusätzliche
Verschraubung nach eigenem Ermessen möglich )
135
Den Rumpfkopf bei eingebautem Motor und Regler ( Drehrichtung prüfen ) aufstecken
und mit Kreppstreifen am Rumpf sichern. Gehalten wird der Rumpfkopf nur durch die
Bespannung
139
143
17
No.
2632
136
140
144
Darstellung für die Querruderanlenkung
