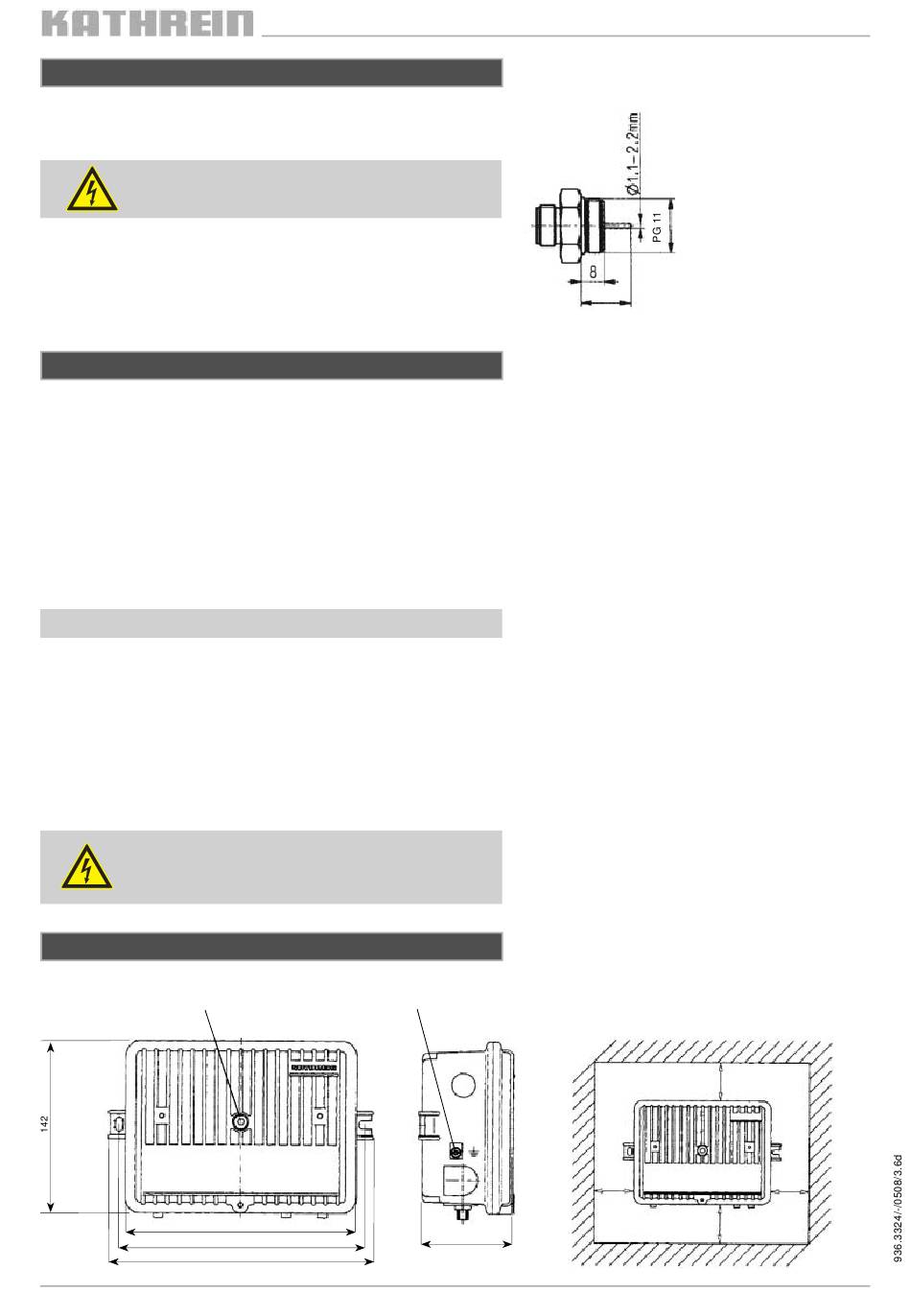

Montage der HF-Kabelanschluss-Armaturen

Bei der Montage der HF-Kabelanschluss-Armaturen (PG 11) sind die
Vorschriften des Armaturenherstellers zu beachten.
Sicherheitsheinweis:
Am HF-Kabel kann bereits eine
Fernspeisespannung anliegen!
Erforderliches - Schraubendreher für Innensechskant SW 5
Werkzeug: (Gehäusedeckel), MA: 5-6 Nm
- Maulschlüssel SW 22 (PG 11-Armatur)
Inbetriebnahme
Konfi guration
Vor dem Einschalten des Verstärkers, d.h. der Zuschaltung des spannungsversorgenden Fernspeiseweges bzw. dem Anschluss
eines Fernspeise-Transformators, ist sicherzustellen, dass:
1. Die HF-Kabelanschlüsse an den Verstärker-Ein- und Ausgängen richtig montiert und angeschlossen sind
2. Die Sicherungen (= Verbindungselemente) an den HF-Pfaden, an die die Fernspeisespannung plangemäß weitergeleitet
werden soll oder zu diesem Zeitpunkt bereits weitergeleitet werden kann (u. U. Montagearbeiten am nachfolgenden
Verstärkerpunkt), gesteckt sind
Das Einschalten der AC-Fernspeisespannung beim VOS 136/G darf erst dann erfolgen, wenn der Verstärker komplett montiert
ist, d. h. wenn die HF-Anschlüsse und der Potenzialausgleich angeschlossen sind.
Der Anschluss einer externen Fernspeisespannung (Power passing) erfolgt über die Klemme in der Netzteilkammer (max. 3 A).
Hinweis: Nur Original-Ersatzsicherungen und -Netzkabel verwenden!
Ersatzsicherungen: T 800mAE
T 2AH
T 5AH
Ersatznetzkabel
Die Ersatzteile können bezogen werden über:
ESC Electronic Service Chiemgau GmbH - Bahnhofstraße 108 - D-83224 Grassau
Tel. +49 8641 9545-0 - Fax +49 8641 95 45-35 und -36
Internet: www.esc-kathrein.de – E-Mail: service@esc-kathrein.de
Vor dem Wechsel der Netzteilsicherung oder der
Fernspeisesicherungen (= Verbindungslemente)
immer Netzstecker ziehen bzw.
die Fernspeisespannung unterbrechen!

Montage

Innensechskant SW = 5 mm
Anzugsdrehmoment M
BN 094 070
BN 094 039
BN 094 706
BN 197 9286
Potenzialausgleich: Klemmbereich: 4-6 mm
= 5-6 Nm Schraube mit Kreuzschlitz Z2 und Schlitz 1,2
A
190
200
218
17 ± 1
PG 11-Adapter
2
b)
78,5
Innenleiter auf die vorge-
schriebene Länge gratfrei
kürzen.
Längerer Innenleiter kann
zum Defekt führen.
Abstände zu den Begrenzungsfl ächen:
a) ≥ 150 mm b) ≥ 50 mm
a)
b)
a)
