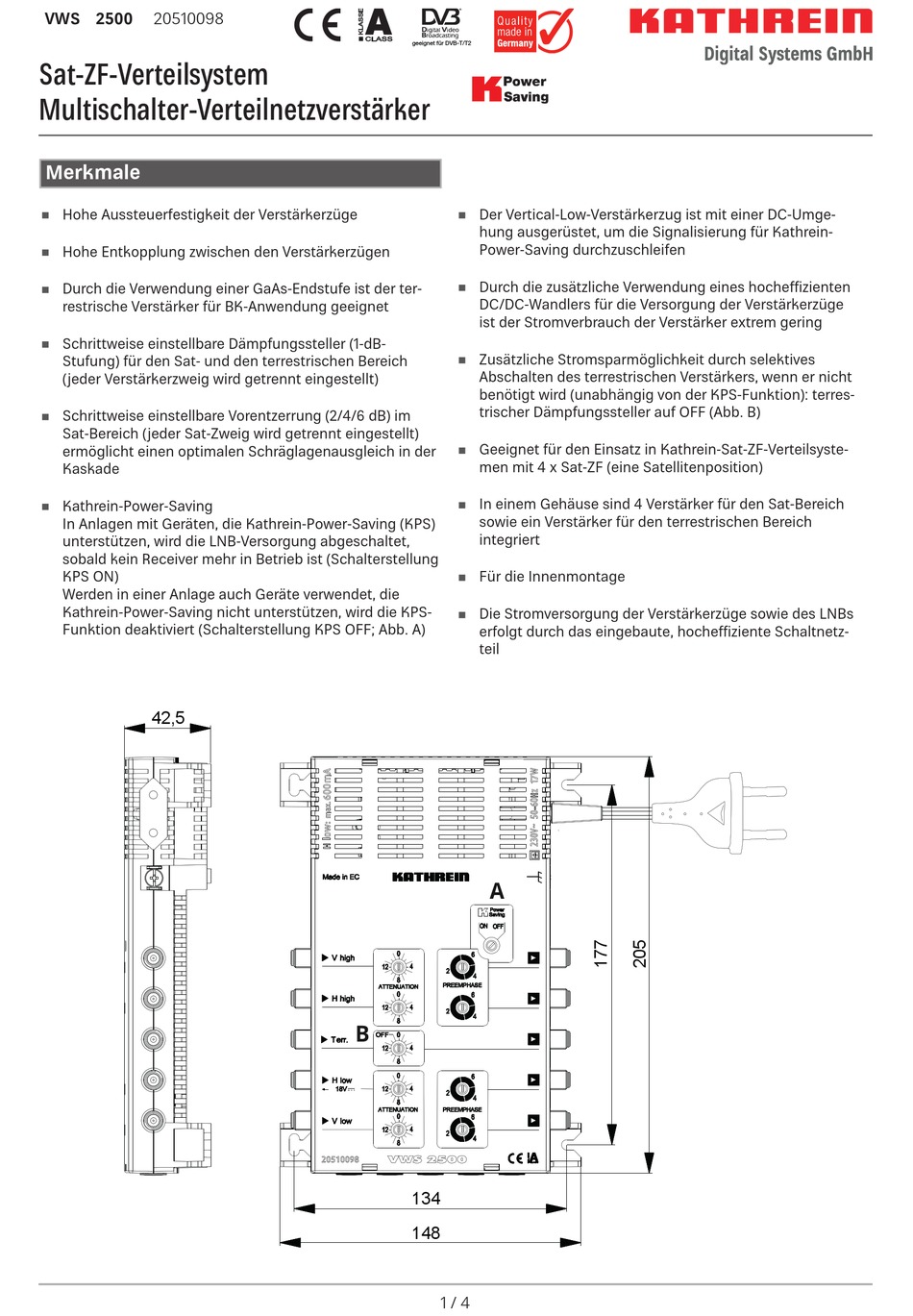

VWS 2500
20510098
Sat-ZF-Verteilsystem
Multischalter-Verteilnetzverstärker
Merkmale
•
Hohe Aussteuerfestigkeit der Verstärkerzüge
•
Hohe Entkopplung zwischen den Verstärkerzügen
•
Durch die Verwendung einer GaAs-Endstufe ist der ter-
restrische Verstärker für BK-Anwendung geeignet
•
Schrittweise einstellbare Dämpfungssteller (1-dB-
Stufung) für den Sat- und den terrestrischen Bereich
(jeder Verstärkerzweig wird getrennt eingestellt)
•
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im
Sat-Bereich (jeder Sat-Zweig wird getrennt eingestellt)
ermöglicht einen optimalen Schräglagenausgleich in der
Kaskade
•
Kathrein-Power-Saving
In Anlagen mit Geräten, die Kathrein-Power-Saving (KPS)
unterstützen, wird die LNB-Versorgung abgeschaltet,
sobald kein Receiver mehr in Betrieb ist (Schalterstellung
KPS ON)
Werden in einer Anlage auch Geräte verwendet, die
Kathrein-Power-Saving nicht unterstützen, wird die KPS-
Funktion deaktiviert (Schalterstellung KPS OFF; Abb. A)
42,5
geeignet für DVB-T/T2
•
Der Vertical-Low-Verstärkerzug ist mit einer DC-Umge-
hung ausgerüstet, um die Signalisierung für Kathrein-
Power-Saving durchzuschleifen
•
Durch die zusätzliche Verwendung eines hoche zienten
DC/DC-Wandlers für die Versorgung der Verstärkerzüge
ist der Stromverbrauch der Verstärker extrem gering
•
Zusätzliche Stromsparmöglichkeit durch selektives
Abschalten des terrestrischen Verstärkers, wenn er nicht
benötigt wird (unabhängig von der KPS-Funktion): terres-
trischer Dämpfungssteller auf OFF (Abb. B)
•
Geeignet für den Einsatz in Kathrein-Sat-ZF-Verteilsyste-
men mit 4 x Sat-ZF (eine Satellitenposition)
•
In einem Gehäuse sind 4 Verstärker für den Sat-Bereich
sowie ein Verstärker für den terrestrischen Bereich
integriert
•
Für die Innenmontage
•
Die Stromversorgung der Verstärkerzüge sowie des LNBs
erfolgt durch das eingebaute, hoche ziente Schaltnetz-
teil
A
B
134
148
1 / 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kathrein VWS 2500
Inhaltszusammenfassung für Kathrein VWS 2500
- Seite 1 Sat-ZF-Verteilsystem Multischalter-Verteilnetzverstärker Merkmale • • Hohe Aussteuerfestigkeit der Verstärkerzüge Der Vertical-Low-Verstärkerzug ist mit einer DC-Umge- hung ausgerüstet, um die Signalisierung für Kathrein- • Power-Saving durchzuschleifen Hohe Entkopplung zwischen den Verstärkerzügen • Durch die zusätzliche Verwendung eines hoche zienten • Durch die Verwendung einer GaAs-Endstufe ist der ter- DC/DC-Wandlers für die Versorgung der Verstärkerzüge...
-
Seite 2: Technische Daten
Technische Daten VWS 2500 20510098 Bestell-Nr. 1 x terrestrisch 4 x Sat-ZF Eingänge 47 – 862 950 – 2150 Frequenzbereich 17 – 21 22 – 24 Verstärkung 0 – 14 0 – 15 Einstellbereich Dämpfungssteller (1-dB-Schritte) – 2/4/6 Einstellbereich Entzerrung dB V Max. -
Seite 3: Allgemeines Zur Installation
Allgemeines zur Installation Einsetzen des Verstärkers in eine Satelliten-Empfangsanlage Der Verstärker VWS 2500 wird am Eingang größerer Multischalterkaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleichen von Kabel-, Abzweiger- oder Verteiler-Durchgangsdämpfungen in großen Verteilnetzen eingesetzt. Dabei ist zu beachten, dass der Pegel am Eingang zwischen 50 bis max. 80 dB V liegt und nachfolgende Multischalter nicht übersteuert werden. -
Seite 4: Vereinfachte Eu-Konformitätserklärung
Kathrein-Power-Saving In Anlagen mit aktivem Kathrein-Power-Saving wird das Speisesystem abgeschaltet, wenn der letzte angeschlossene Receiver abgeschaltet wird. Der terrestrische Verstärkerzweig bleibt eingeschaltet, um unabhängig davon terrestrischen Empfang zu ermöglichen. Wenn in der Anlage terrestrischer Empfang nicht vorgesehen ist, so dass der terrestrische Verstärkerzweig nicht benutzt wird, kann dieser abgeschaltet werden (terrestrischer Dämpfungssteller auf Position OFF). - Seite 5 • • High dynamic range of amplifi er units The vertical-low amplifi er unit is provided with a DC bypass, so that the signal for Kathrein Power Saving can • be looped through High decoupling between the amplifi er units •...
-
Seite 6: Technical Data
Technical data VWS 2500 Type 20510098 Order no. 1 x terrestrial 4 x sat-IF Inputs 47 – 862 950 – 2150 Frequency range 17 – 21 22 – 24 Gain 0 – 14 0 – 15 Adjustment range of the adjustable attenuator (1 dB steps) –... -
Seite 7: Installation Instructions
Use of the amplifi er within a satellite reception system The VWS 2500 amplifi er is used at the input to large multi-switch cascades or as a cascadable distribution network amplifi er for balancing the through losses of cables, branches or distributors in large distribution networks. It must be ensured that the level at the input lies between 50 and max. - Seite 8 Kathrein-Power-Saving In systems with active Kathrein Power Saving the power supply system is switched o when the last connected receiver is switched o . The terrestrial amplifi er branch remains switched on so that terrestrial reception is still available. If the system does not cater for terrestrial reception and hence the terrestrial amplifi er branch is not used, this can be swit- ched o (set the terrestrial adjustable attenuator to the OFF position).
