dr.mach MACH M5 Bedienungsanleitung Seite 18

Mach M5
1
Für die Leuchten Mach M5 F / Mach M5 DF können auf Wunsch des Kunden Schaltpläne bereitge-
stellt werden.
59270001
3
4
5
6
7
8
2
9
Ausgabe 09
•

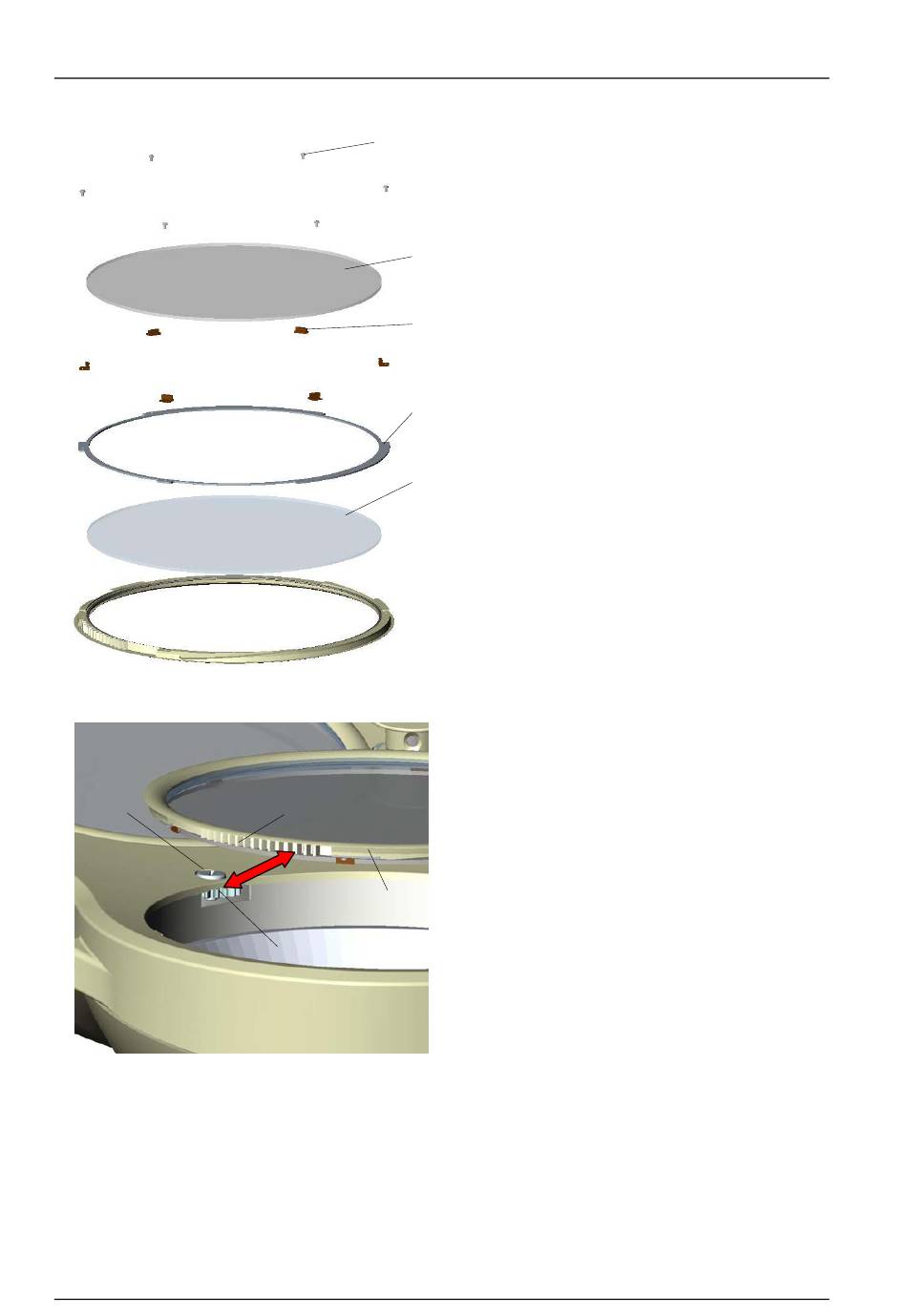

Die sechs Schrauben 3 lösen und entfernen.
•
Die Filterscheibe 4 aus den sechs Haltewin-
kel 5 herausheben.
Die Filterscheibe nur auf einer weichen
kratzfreien Unterlage ablegen, um die Ober-
fläche zu schonen.
•
Die sechs Haltewinkel 5 entfernen.
•
Den Haltering 6 der Schutzscheibe entfernen.
•
Die Schutzscheibe 7 herausnehmen.
Die neue Schutzscheibe nur auf einer wei-
chen kratzfreien Unterlage ablegen, um die
Oberfläche zu schonen.
•
Die neue Schutzscheibe 7 einbauen.
Achtung: Nur ordnungsgemäß gereinigte
Schutzscheiben verwenden (siehe Kapitel
3.2).
•
Den Haltering 6, die Haltewinkel 5, die Fil-
terscheibe 4 in umgekehrter Reihenfolge wie-
der einbauen und die sechs Winkel mit den
Schrauben 3 befestigen.
•
Den Optikring 2 in umgekehrter Reihenfolge
(Drehung gegen den Uhrzeigersinn) montie-
ren.
Dabei den Optikring 2 so positionieren, dass
das Zahnradsegment 8 des Ringes und das
Zahnrad 9 im Gehäuse-Unterteil ineinander
greifen.
•
Den Optikring durch die Drehung der Schrau-
be 1 im Uhrzeigersinn sichern.
