4.2.3 Austausch der Streulinse

Sollten die Streulinsen ihre optischen Eigenschaf-
ten verlieren, vermindert dies die zur Verfügung
stehende Lichtintensität. Es ist unter Umständen
notwendig, die Streulinsen auszutauschen.
Zum Austausch der Streulinsen wie folgt vorgehen:
Die neue Streulinse nur auf einer weichen
kratzfreien Unterlage ablegen, um die Oberflä-
che zu schonen.
• Die Leuchte ausschalten.
ACHTUNG: Unmittelbar nach dem Betrieb
der Leuchte können Gehäuseteile heiß sein.
• Die Leuchte so drehen, dass die Lichtaustritte
nach oben zeigen.
•

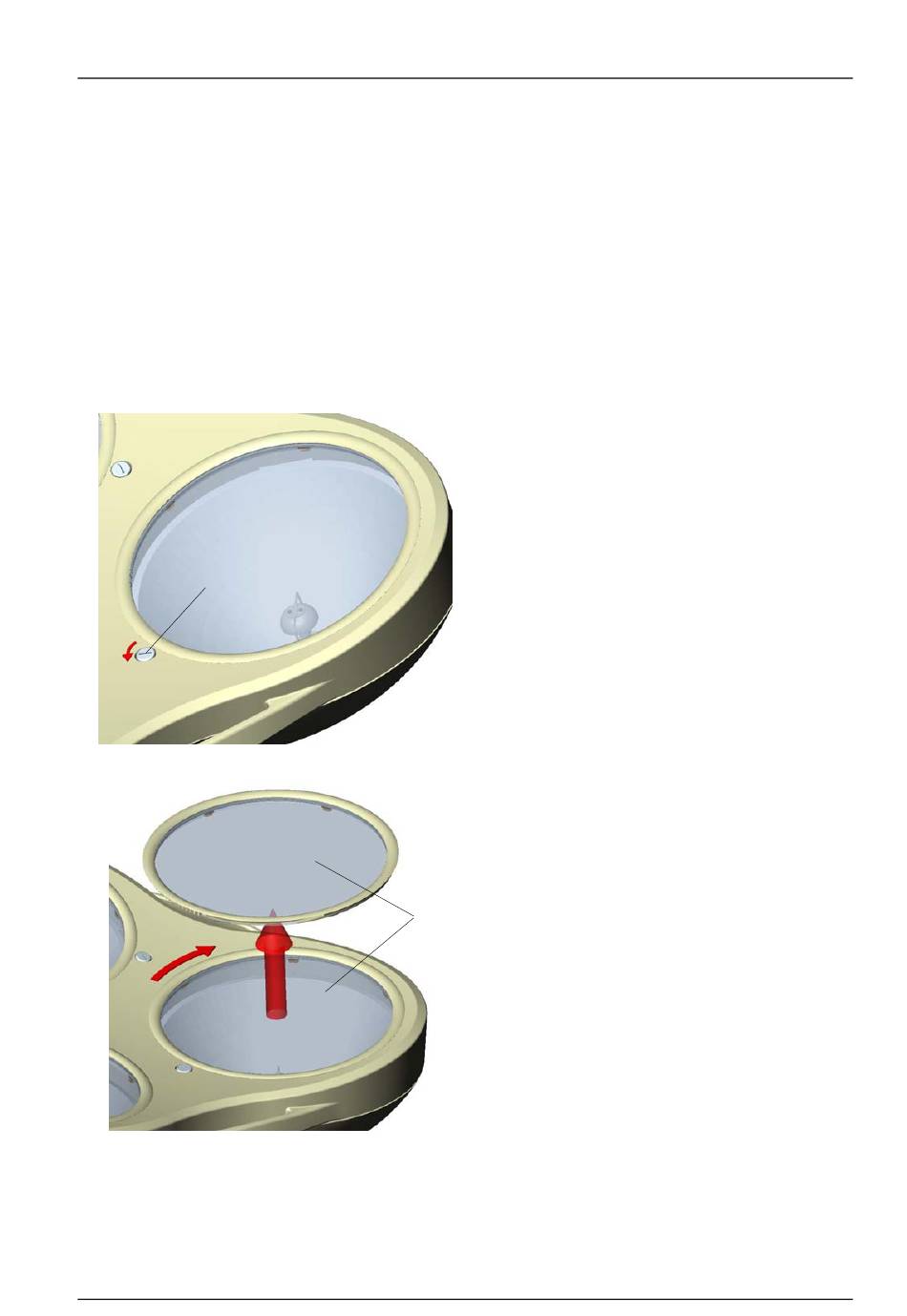

Die Schraube 1 mit einem geeigneten Schlitz-
schraubendreher gegen den Uhrzeigersinn
drehen.
Bemerkung:
Sollten Sie keinen Schraubendreher zur Verfü-
gung haben, kann man auch eine Münze ver-
wenden.
•
Durch die Drehung der Schraube 1 gegen den
Uhrzeigersinn, dreht sich der Optikring 2 im
Uhrzeigersinn aus dem Gehäuse-Unterteil her-
aus.
•
Den Optikring 2 nach oben entfernen
