11
11.3

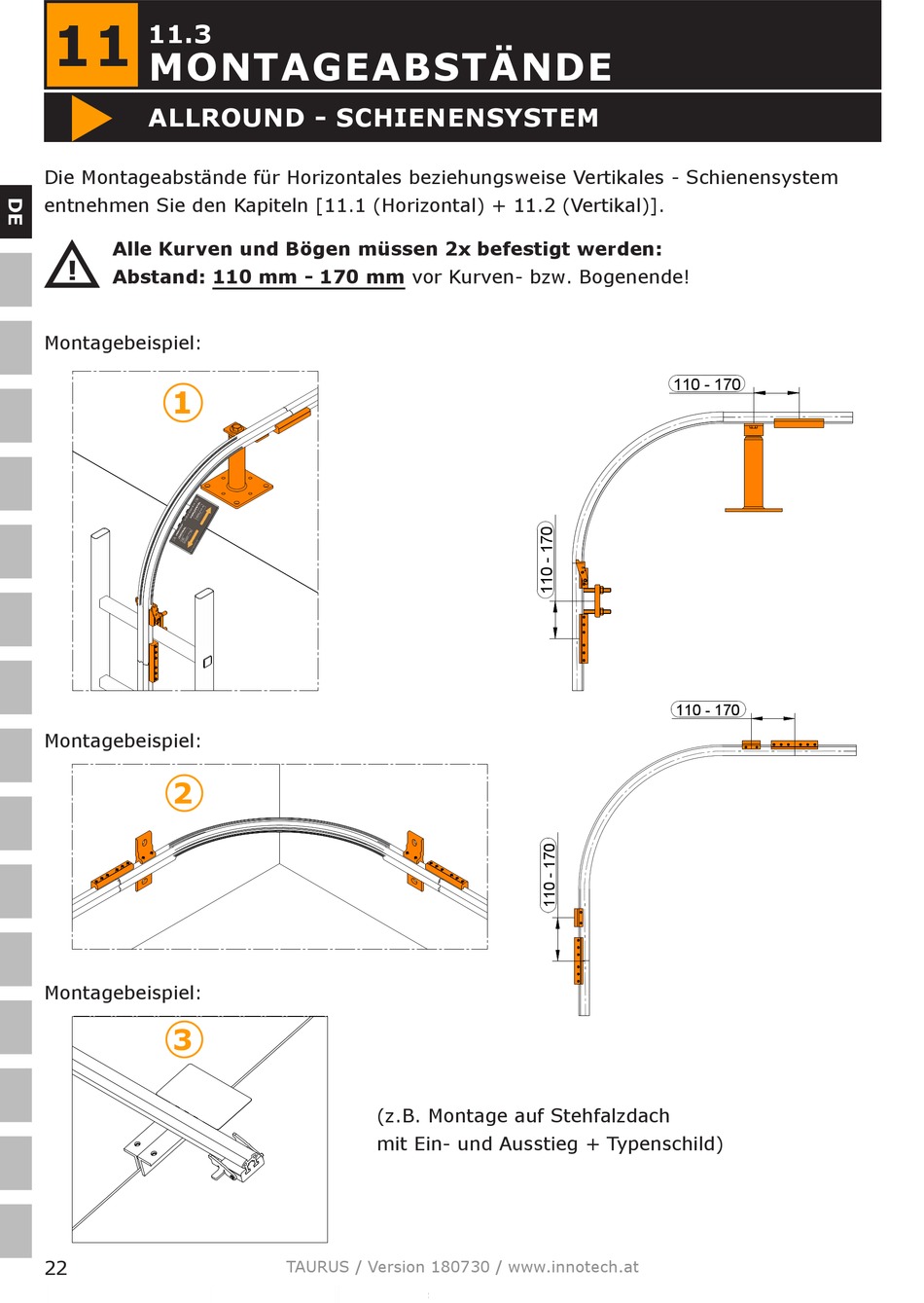

MONTAGEABSTÄNDE
u
ALLROUND - SCHIENENSYSTEM
Die Montageabstände für Horizontales beziehungsweise Vertikales - Schienensystem
entnehmen Sie den Kapiteln [11.1 (Horizontal) + 11.2 (Vertikal)].
Alle Kurven und Bögen müssen 2x befestigt werden:
!
Abstand: 110 mm - 170 mm vor Kurven- bzw. Bogenende!
Montagebeispiel:
1
Montagebeispiel:
2
Montagebeispiel:
3
22
(z.B. Montage auf Stehfalzdach
mit Ein- und Ausstieg + Typenschild)
TAURUS / Version 180730 / www.innotech.at
110 - 170
110 - 170
