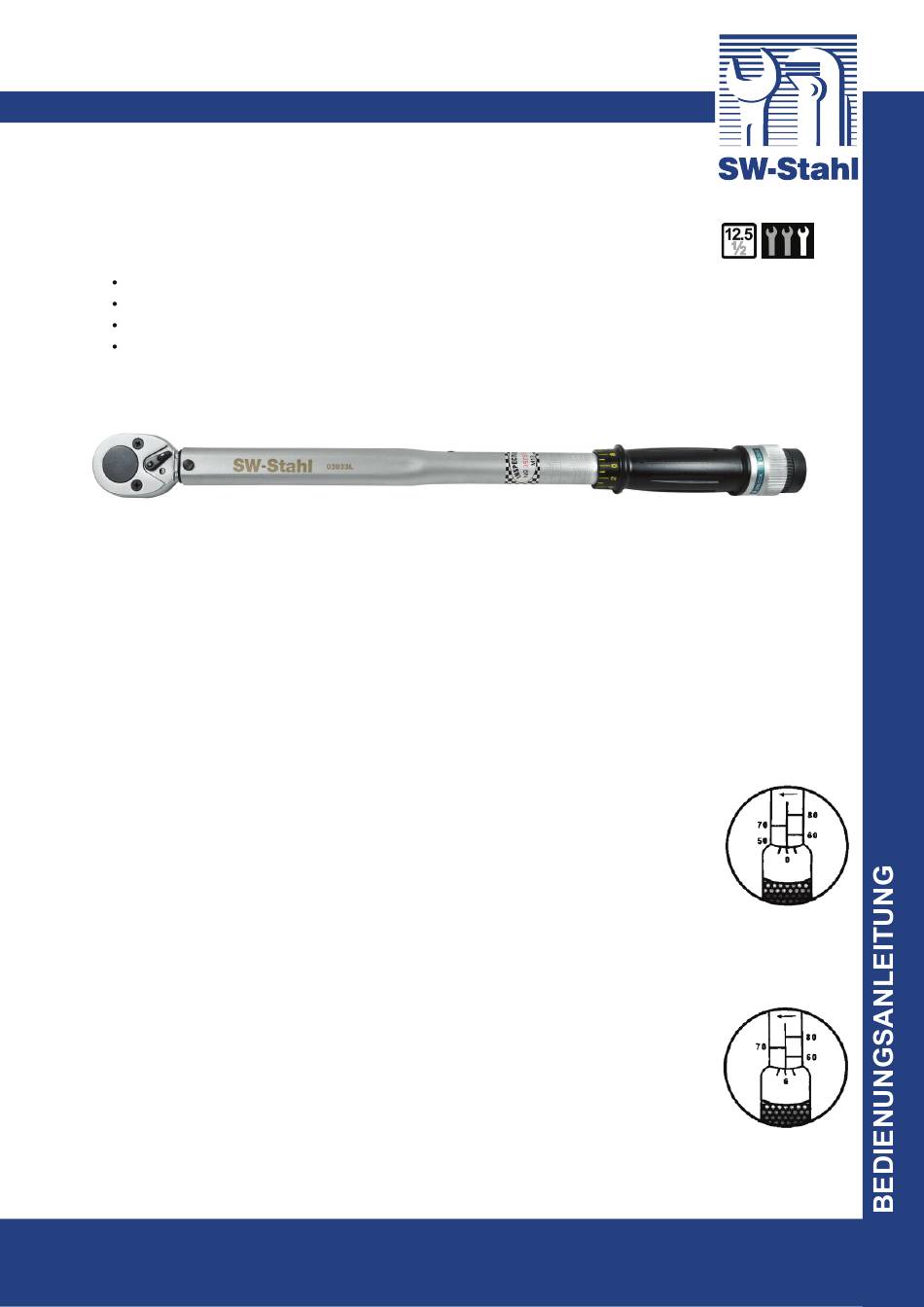

SW-Stahl 03933L Bedienungsanleitung

03933L

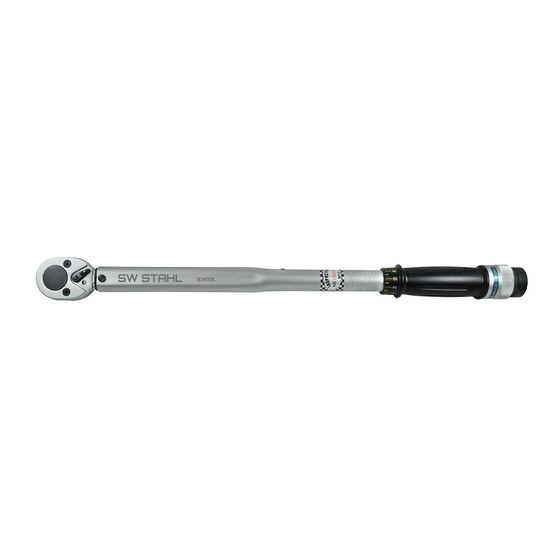

Drehmomentschlüssel
umschaltbar, eingestellter Wert arretierbar, in Kunststoffkassette
Genauigkeit +/- 4% vom Skalenwert
Seriennummer und Zertifikat
40 - 210 Nm
24 Zähne
Bedienung
a) Drehmomentschlüssel mit Skala und Pfeil sichtbar in die Hand nehmen und den
Handgriff entsperren, dazu die gerändelte Hülse am Ende des Handgriffs nach
hinten schieben.
b) Erforderlichen Drehmomentwert durch drehen am Handgriff einstellen. Genauer Wert
kann mit der Skala bestimmt werden.
Beispiel
1. Handgriff im Uhrzeigersinn drehen bis die Kante des Handgriffs an der
horizontalen 50Nm-Linie und die 0 auf dem Handgriff an der vertikalen
Linie am Gehäuse steht. (entspricht 50Nm)
2. Handgriff im Uhrzeigersinn weiterdrehen bis anstelle der 0 die 6 auf der
vertikalen Linie
Drehmomentschlüsseln wird gleichermaßen eingestellt. Beachten Sie
bitte die kleinstmögliche Einteilung, diese entnehmen Sie bitte der obigen Tabelle.
3. Der Handgriff kann, durch schieben der Arretierhülse nach vorne, verriegelt werden.
Dadurch ist ein selbstständiges Verstellung nicht mehr möglich.
c) Stecken Sie einen passenden Einsatz auf den 4-kant und setzen
Sie den Schlüssel auf die Schraube, die mit dem Drehmomentwert
angezogen werden
anziehen bis ein Klick-Geräusch hörbar ist, dann das Anziehen
sofort beenden.
Vorsicht:
Bei niedrigen Drehmomentwerten ist das Klick-Geräusch
leiser und kann bei lauter Umgebung überhört werden.
SW-Stahl und Werkzeugvertriebs GmbH
Leverkuser Straße 65
D-42897 Remscheid
steht. (entspricht
soll. Schraube langsam
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
56Nm). Bei großen
und gleichmäßig
www.swstahl.de
