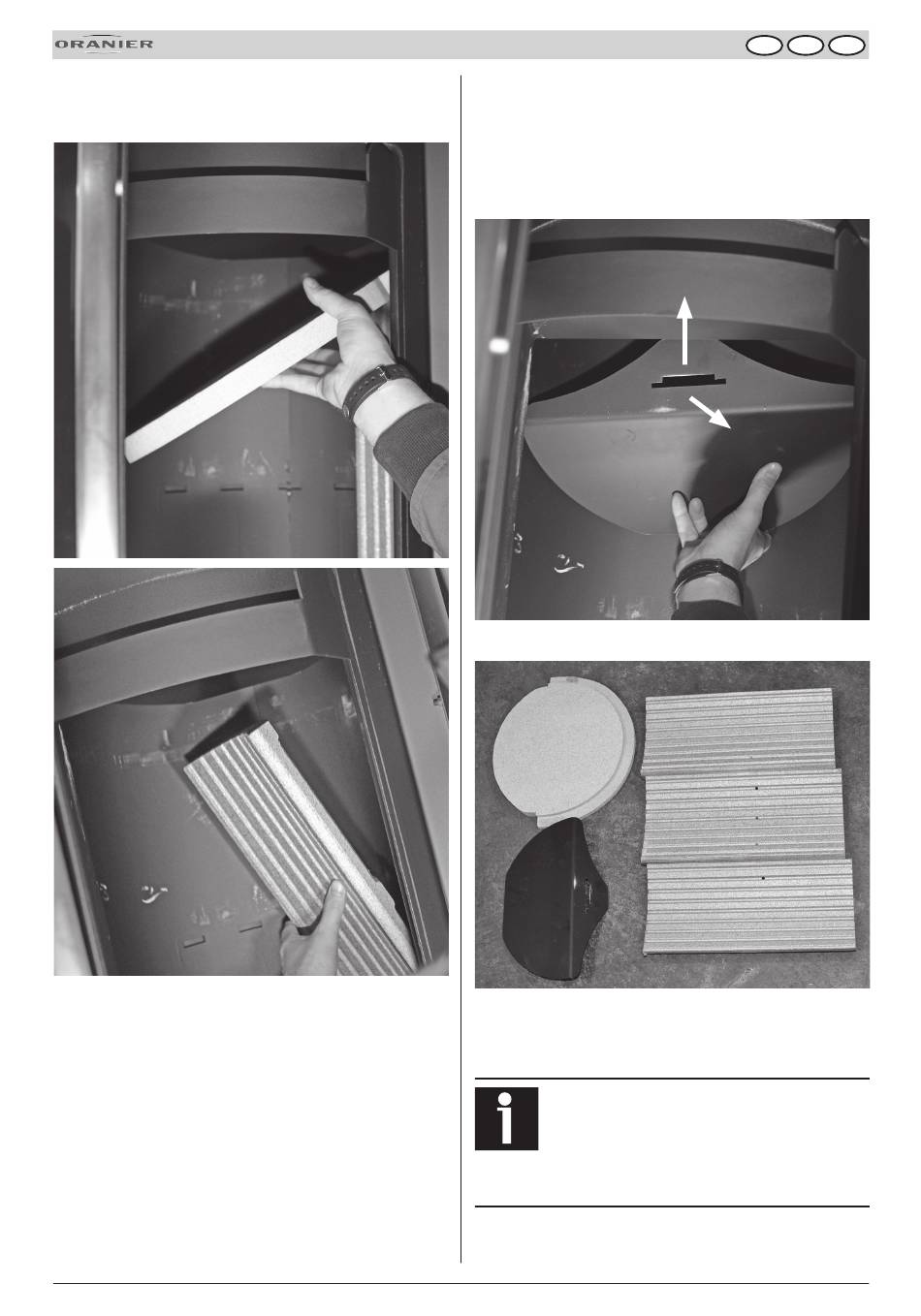

► Bauteile der Rauchgasumlenkung oberhalb des Brennraums
sowie rechte Feuerraumauskleidung (8) entnehmen.
Bedienungs- und Montageanleitung
9. Reinigung, Wartung und Pflege
► Oberhalb der Vermiculite-Rauchgasumlenkung befindet sich
Die Bauteile in der Übersicht:
Das Wiedereinsetzen der Feuerraumauskleidung erfolgt in umge-
kehrter Reihenfolge. Achten Sie auf die Position der Tertiärluftlöcher
bei den seitlichen und der hinteren Feuerraum-Auskleidungsteile.
19
19
eine 2. Umlenkung aus Stahl. Diese ist an ihrer Vorderseite ein-
gehakt.
Zum Demontieren der 2. Umlenkung aus Stahl diese vorne
leicht nach oben schieben (A) und dann nach hinten entneh-
Öffnung für Bajonetthalterung
men (B).
An Vermiculiteplatten können im Heizbetrieb
oberflächliche Risse entstehen. Diese Risse sind
unbedenklich. Erst wenn der darunterliegende
Metallkorpus freiliegt, muss ein Austausch erfol-
gen. Die Feuerraumauskleidung unterliegt nicht der
Werksgarantie.
D
AT
CH
A
B
ORANIER Arena W+ R II
