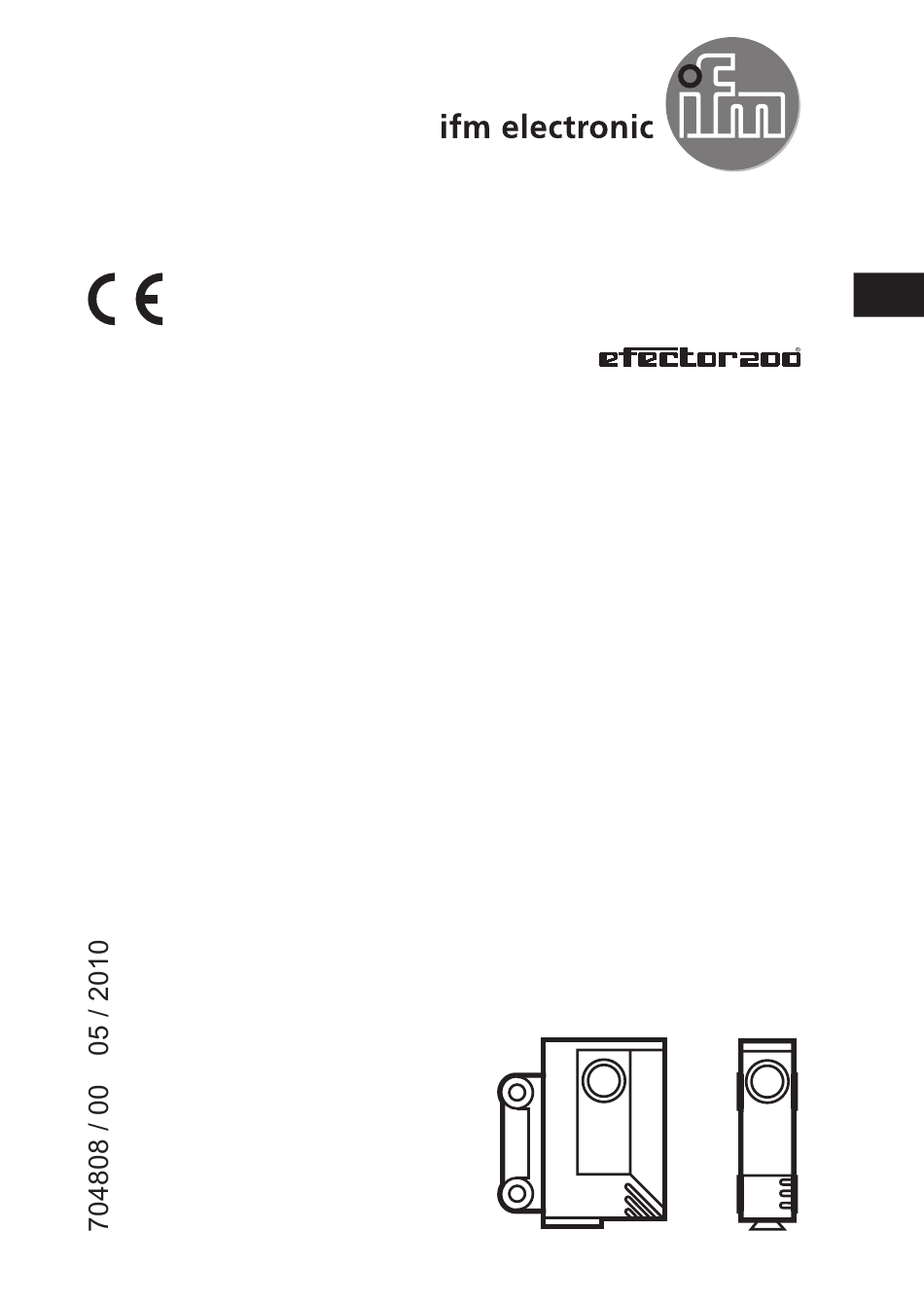

- Seite 1 Bedienungsanleitung Reflexlichtschranke OJ51xx Laser...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung ������������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung����������������������������������������������������������������������4 4 Montage����������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss������������������������������������������������������������������������������������������5 6 Inbetriebnahme�����������������������������������������������������������������������������������������������������5 7 Einstellungen ��������������������������������������������������������������������������������������������������������6 7�1 Einstellen der Empfindlichkeit bei stillstehenden Objekten* ���������������������������6 7�2 Einstellen der Empfindlichkeit bei bewegten Objekten* ���������������������������������7 7�3 Einstellen maximaler Empfindlichkeit* ������������������������������������������������������������8 7�4 Elektronisches Schloss ����������������������������������������������������������������������������������8 7�5 Programmieren der Ausgangsfunktion* ����������������������������������������������������������8... -
Seite 3: Vorbemerkung
Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen� Sichtbares Laserlicht; LASER KLASSE 1� IEC 60825-1 : 2007 entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr� 50, Juni 2007� Position des Produktlabels Hinweisschild Beispiel OJ5114... -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung In Verbindung mit Tripelspiegel oder Reflexfolie erfasst die Reflexlichtschranke be- rührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal� Reichweite („range“): → Typaufkleber (Wert bezogen auf Tripelspiegel 50 mm x 50 mm)� Stark fokussierte Geräte erfassen sehr kleine Objekte� Daher muss ein geeigneter Tripelspiegel (z�B�... -
Seite 5: Elektrischer Anschluss
Systembedingt kann die optische Lage des Laserstrahls von der mechanischen Achse geringfügig abweichen� Zur Montage der Laserkomponenten wird daher die Verwendung der Feinjustageeinheiten E21225 (Optik frontal) oder E21226 (Optik seitlich) empfohlen� 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� ►... -
Seite 6: Einstellungen
7 Einstellungen 7.1 Einstellen der Empfindlichkeit bei stillstehenden Objekten* Gerät in den Programmiermodus schalten� ► Für ca� 2 s drücken, bis die rote LED blinkt� > Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel� > Das Gerät ist im Programmiermodus� Empfindlichkeit mit Objekt einstellen�... -
Seite 7: 7�2 Einstellen Der Empfindlichkeit Bei Bewegten Objekten
Ist die Einstellung der Empfindlichkeit nicht möglich (z� B� Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca� 2 s� Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über� Wird die Einstelltaste während der Programmierung 15 min� nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über�... -
Seite 8: 7�3 Einstellen Maximaler Empfindlichkeit
(Pin 2 / WH) möglich� Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden� Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2 s gesetzt�... -
Seite 9: Betrieb
Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 /BU) verbunden� 8 Betrieb ► Prüfen, ob das Gerät sicher funktioniert� > Anzeige durch LEDs� LED grün leuchtet Gerät ist betriebsbereit� LED gelb leuchtet Ausgang ist geschaltet�...
