Optional

Für eine ordnungsgemäße Verwendung eines Kanalisierten Ofens ist es
zweckmäßig, dass für jeden Kanalausgang eine Raumsonde (Modell
NTC 10k bei 25 °) oder ein EIN / AUS-Thermostat oder ein
Funkthermostat angeschlossen ist. Ein Ofen ohne die oben genannten
Komponenten kann niemals in die Modulationphase übergehen.
Beachten Sie das technische Datenblatt des Produkthandbuchs, um zu
überprüfen, wo sich die Anschlüsse für den Anschluss der Sensoren
oder Thermostate auf der Rückseite des Ofens befinden.
Hinweis: Die Konfigurationen MAN und AUTO werden auf den nächsten
Seiten beschrieben. Sie können direkt vom Benutzer eingestellt werden.
In Bezug auf die Einstellung AUTO kann diese Konfiguration vom
Installateur während der ersten Zündung aktiviert werden.
Hinweis: Bei der AUTO-Konfiguration werden die Gebläse in Modulation
geschaltet, wenn der SET-Wert erreicht wird.
Hinweis: Bei der MAN-Konfiguration arbeiten die hinteren Gebläse ma-
nuell (diese Konfiguration wird verwendet, wenn keine Fühler oder hinte-
ren Thermostate vorhanden sind).

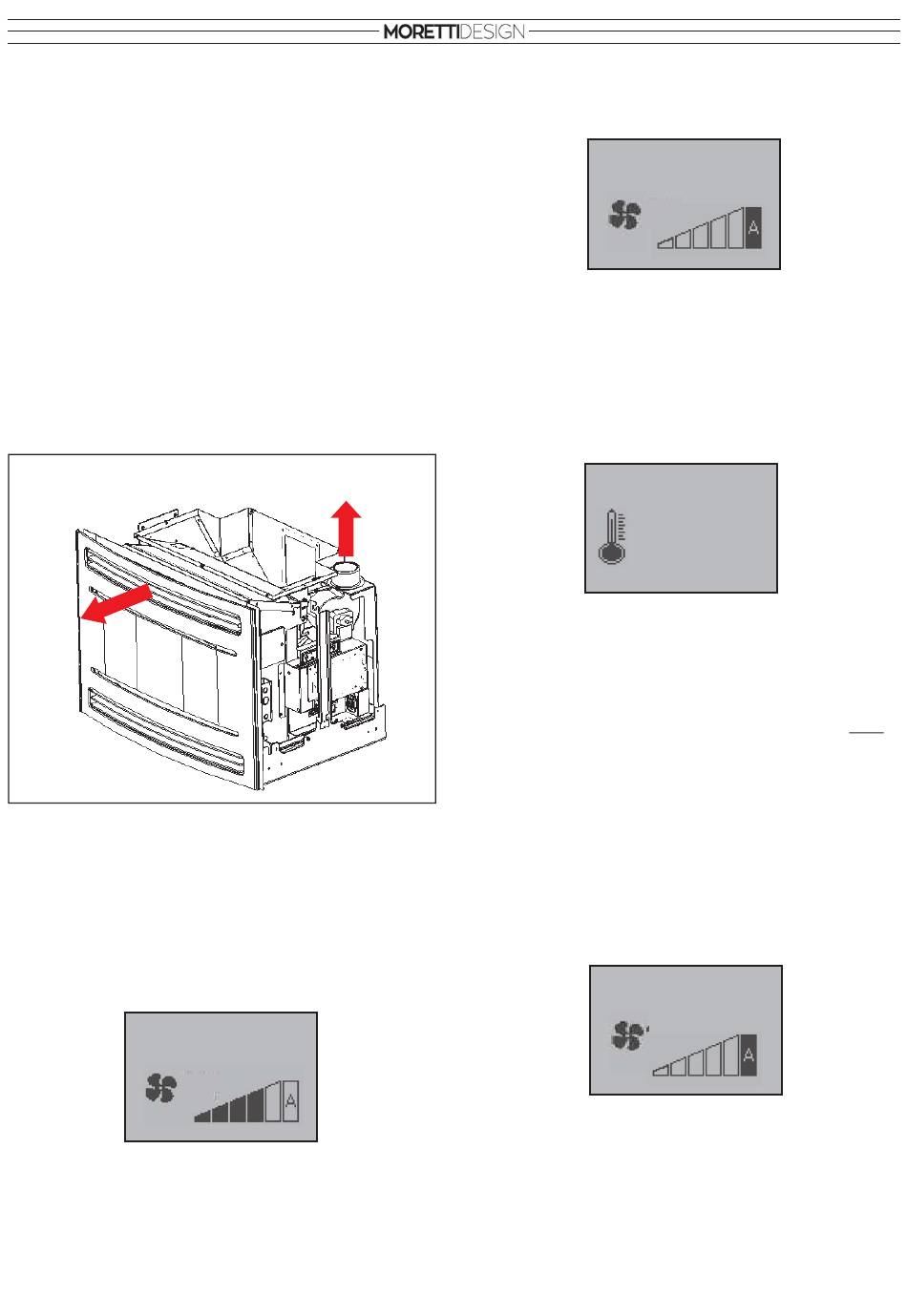

Ofenbetrieb mit 1 Kanalisiertem Ausgang (CN)
F
MANUELL: Stellen Sie den MODO BLOWER (Seite 14) auf MAN.
In diesem Modus ist es möglich, die Betriebsleistung des Lüfters des
CN-Ausgangs einzustellen, unabhängig davon, ob eine Raumsonde, ein
EIN / AUS-Thermostat für reinen Kontakt, ein Funk-Thermostat ange-
schlossen sind.sowie die am Ofen eingestellte Temperatur und Leistung.
• Drücken Sie die P5-Taste, um vom Hauptbildschirm auf die Lüf-
terleistung zuzugreifen. Um die Leistung zu ändern, drücken Sie
einfach die Taste P2, um P4 zu bestätigen. Das Display zeigt
den eingestellten Wert an.
Wenn die Raumtemperatur den eingestellten Wert erreicht (SET RAUM-
TEMP), geht der Ofen in Modulation, der Ventilator F arbeitet auf Mini-
mum und der NC-Ventilator arbeitet unabhängig von der eingestellten
Leistung (CN) weiter.
CN
Wenn A eingestellt ist und die Raumtemperatur den am Ofen eingestel-
lten Wert erreicht (SET RAUMTEMP), geht der Ofen in Modulation und
die Gebläse F, CN arbeiten auf Mindestleistung.
AUTOMATISCH: Stellen Sie den MODO BLOWER (Seite. 14) auf AU-
TO.
1) SONDE: Beim Anschluss einer Raumsonde an den Ofen kann die
Temperatur des CN-Ausgangs eingestellt werden.
•
Um auf die CN-REGULIERUNG zuzugreifen, drücken Sie die
Taste P5, um die Temperatur relativ zum Raumsensor des CN-
Ausgangs zu ändern. Verwenden Sie einfach die Tasten P1 und
P2, um P4 zu bestätigen. Das Display zeigt den aktuellen Status
der Temperatur SET.
CN
Wenn die Raumtemperatur den am Ofen eingestellten Wert erreicht
(SET RAUMTEMP), aber nicht die SET - Temperatur des CN Gebläse
(REGOLA CN), arbeitet der Ofen mit der eingestellten Leistung (SET
LEISTUNG) weiter, der Ventilator F arbeitet auf Minimum und der CN-
Ventilator arbeitet weiter mit der am Ofen eingestellten Leistung.
Wenn die Raumtemperatur den am Ofen eingestellten Wert nicht er-
reicht hat, aber die SET Temperatur des CN Gebläse erreicht wurde,
arbeitet der Ofen weiter mit der eingestellten Leistung zusammen mit
Ventilator F und dem Ventilator CN auf Mindestleistung.
Sowohl wenn die Raumtemperatur den am Ofen eingestellten Wert er-
reicht, als auch die SET-Temperatur des CN Gebläse erreicht wurde,
geht der Ofen in die normale Modulation und die Gebläse F, CN arbei-
ten auf Mindestleistung.
2) NO S: Keine Raumsonden wurden an den Ofen angeschlossen.
• Es ist nicht möglich, die SET Temperatur auf der Fernbedienung
zu ändern, und wenn Sie die Taste P5 drücken, zeigt das
Display die Power-Leiste an, die fest auf A steht.
Wenn die Raumtemperatur den am Ofen eingestellten Wert erreicht
(SET RAUMTEMP), geht der Ofen in Modulation und alle Ventilatoren
(F, CN) arbeiten auf Mindestleistung.
3) TERM: Wenn ein Ein / Aus-Thermostat oder ein Funk-Thermostat
angeschlossen wird, ist es möglich, die Temperatur der CN Ausgänge
direkt auf denselben einzustellen.
CN
REGOLA CN
25 °C
CN
