Bevor Sie den Ofen anstellen, leeren Sie den Brenner sobald die
anfängliche Beladungsfunktion ausgeführt wurde.
Sehen Sie FERNBEDIENUNG (Seite 10) zum Einschalten des Geräts,
stellen Sie die Raumtemperatur und die Verbrennungsleistung ein
und für weitere Informationen zu den verschiedenen Menüs.

VERBRENNUNG

Die Verbrennung ist eine chemische Reaktion, bei der ein Brennstoff
(Pellets) und ein Oxidator (Luft) dank einer Zündung (Zündpatrone)
kombiniert werden, um Wärme zu erzeugen. Sie sollten in geeigneten
Verhältnissen dosiert werden, damit die Verbrennung stattfinden kann. Es
folgen einige Beispiele mit
Einstellungsprozedur, um eine optimale Verbrennungsreaktion zu erhalten.
Hinweis: Bei Modellen, auf denen der FCS (MCS) installiert ist, wird
unter TARATURE (Seite 14) nur TYPE PELLET angezeigt. Wenn der
FCS (MCS) nicht vorhanden ist, dann erscheinen beide menüs TYPE
PELLET und TYPE KAMIN.

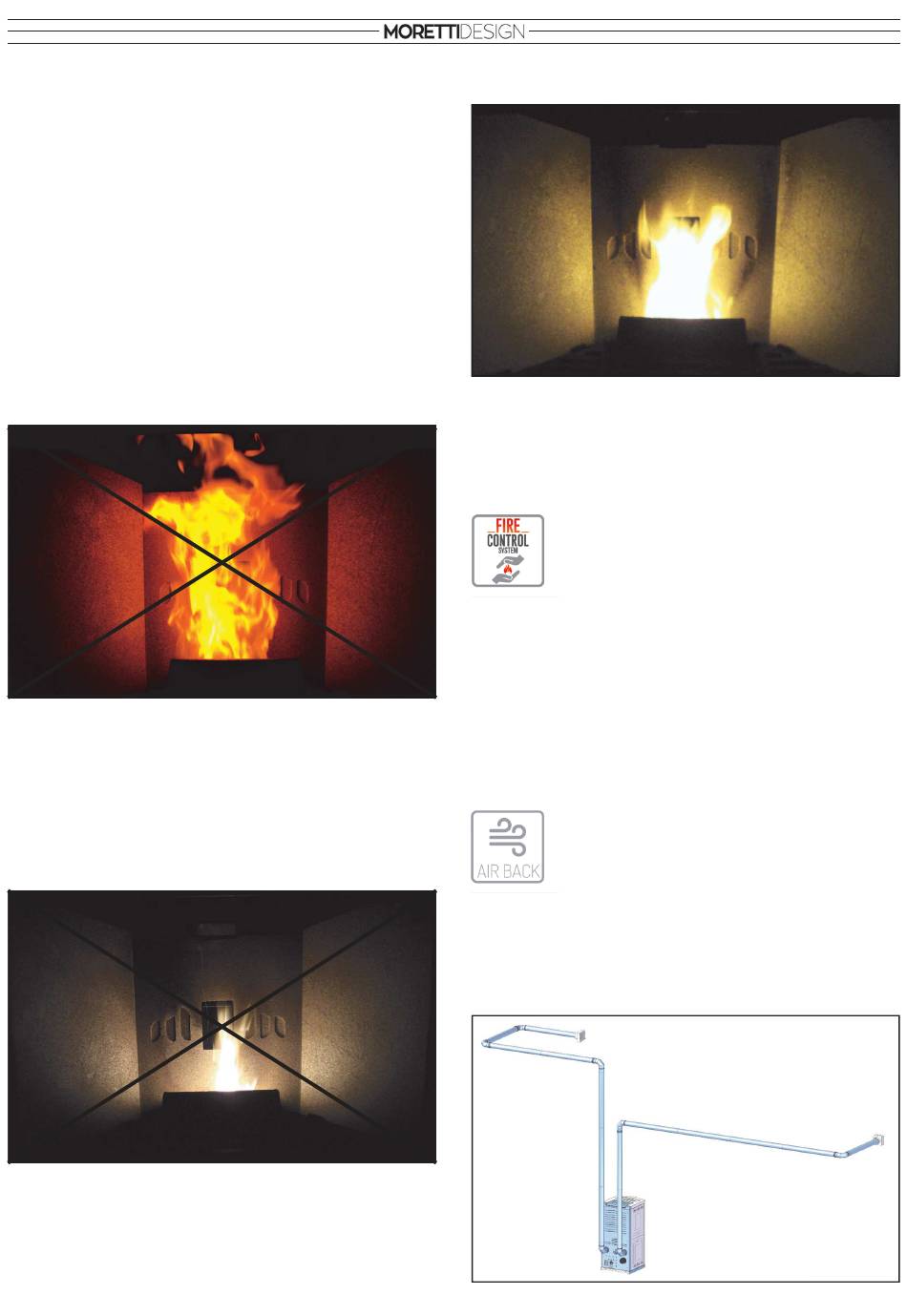

Beispiel 1
NEIN
Nicht-OPTIMALE Verbrennung, die Flamme ist hoch und schwach in
einer orange Farbe mit einer grossen Menge an unverbrannten Pellets
im Brenner.
•
Überprüfen Sie zuerst das Schließen der Tür und die gemässe
Funktion der Dichtungen. Erhöhen Sie die TYPE KAMIN Einstellung
(Modelle ohne FCS) schrittweise (0 bis +9). Wenn dies nicht au-
sreicht, verringern Sie den TYPE PELLET um jeweils einen Schritt
(von 0 bis -9), bis Sie die Bedingung von Beispiel 3 erreicht haben.
Beispiel 2
NEIN
Nicht-OPTIMALE Verbrennung, die Flamme ist zu eng, und eine große
Menge glühender Pellets fliegt aus dem Brenner.
•
Verringern Sie die Einstellung des TYPE KAMIN (Modelle ohne
FCS) um jeweils einen Punkt (von 0 bis -9). Wenn dies nicht au-
sreicht, erhöhen Sie den Punkt TYPE PELLET um jeweils einen
Punkt (von 0 bis +9), bis Sie die Bedingung von Beispiel 3 erreichen.
einer relativen Beschreibung
Beispiel 3
JA
und
OPTIMALE Verbrennung, die Flamme ist lebendig von einer gelb /
weißen Farbe mit einer kleinen Menge brennender Pellets im Inneren
des Brenners. Es ist nicht notwendig, irgendwelche Einstellungen im
TARATURE menü vorzunehmen.
Für alle drei Beispiele wird empfohlen, alle notwendigen Anpassungen
vor Ort zu bewerten.
FCS (Fire Control System) (MCS)
Es ist ein automatisches Verbrennungskontrollsystem,
das die Hocheffizienz der Produkte gewährleistet. Das
System passt automatisch die Dosierung des Brennstoff
(Pellets) und der Verbrennungsluft an entsprechend den
von dem Durchflussmesser Sensor erfassten Zug im Inneren des Ofens.
Auch bei aktiviertem FCS-System wird empfohlen, die Qualität der
Flamme zu überprüfen, indem man sie mit den Bildern der obigen
Beispiele vergleicht. Überprüfen Sie immer, ob die Tür richtig geschlossen
ist und ob eine gemässe funktionalität der Dichtungen gewährleistet wird.
Im Falle einer NICHT-OPTIMALEN Verbrennung, obwohl das FCS-
System aktiviert ist, wenden Sie sich an einen autorisierten Techniker, .
ANSCHLUSS UND BESCHREIBUNG ÜBER WIE EIN
KANALISIERTES GERÄT FUNKTIONIERT
Kanalisierte-Pelletöfen haben neben dem Frontlüfter (F),
auch Ventilatoren für die Warmluftkanalisierung. Es gibt
Modelle, bei denen nur ein Ventilator installiert ist (CN),
diese Modelle sind mit einem einzigen Heißluftkanal
ausgestattet, während bei anderen Modellen, bei denen
zwei
Heißluftkanälen ausgestattet sind (DX, SX).
Die Kanäle zur Förderung der Warmluft aus dem Ofenausgang (80 mm)
dürfen eine Länge von 7 Metern nicht überschreiten und dürfen nicht
mehr als 4 Kurven haben. Wir empfehlen die Verwendung von glatt
isolierten starren Stahlrohren.
Ventilatoren installiert sind, diese mit zwei
BEISPIEL
7
