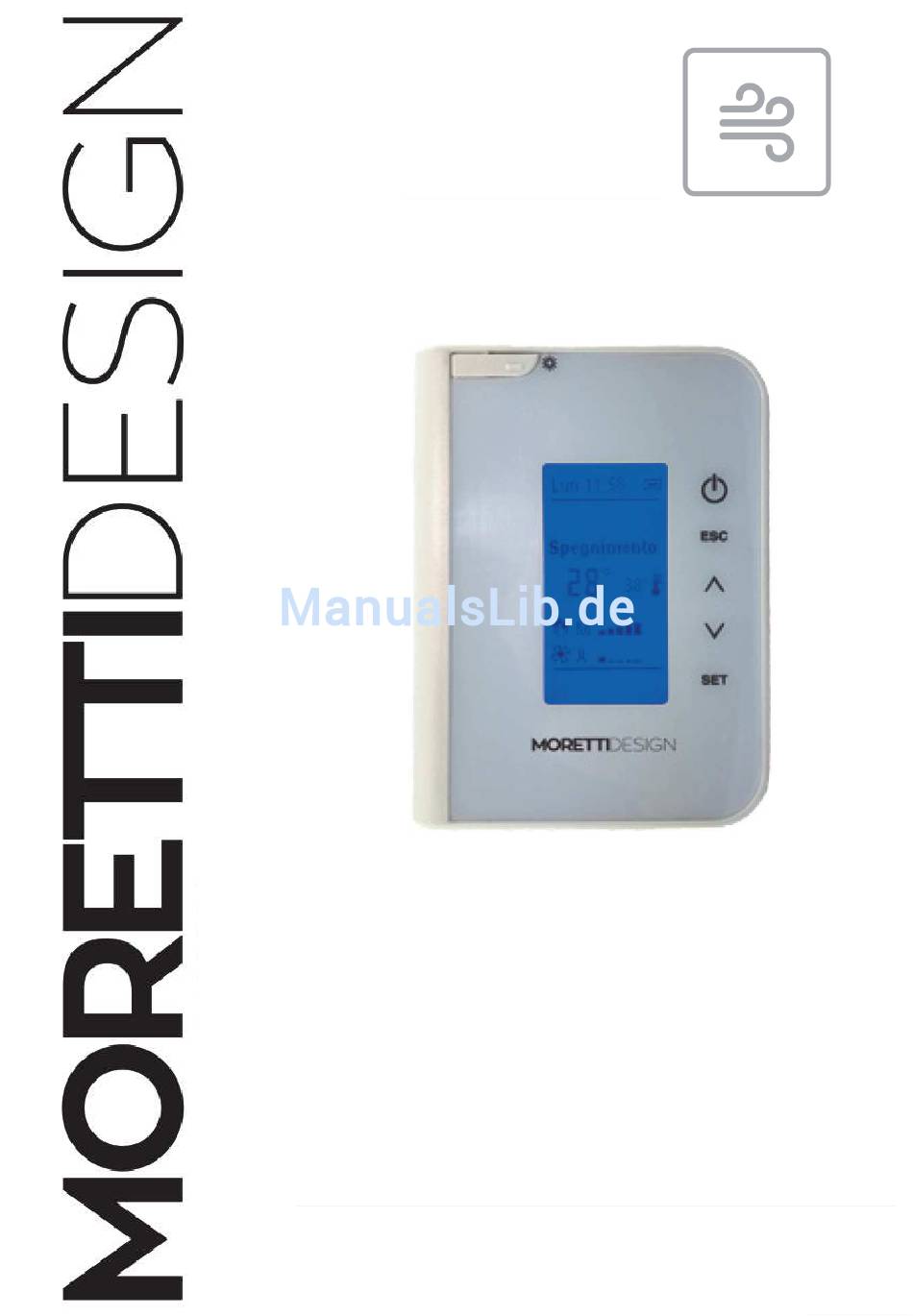

ARIA
BENÜTZER HANDBUCH
LUFTGEFÜHRTE ÖFEN
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Moretti Design Aria

Inhaltszusammenfassung für Moretti Design Aria

  • Seite 1 ARIA BENÜTZER HANDBUCH LUFTGEFÜHRTE ÖFEN...

  • Seite 3: Inhaltsverzeichnis

    INDEX EINFÜHRUNG Chrono Allgemeine Sicherheitswarnungen Eco clima BESCHREIBUNG Eichung (Modelle mit FCS) Identifikation Eichung (Modelle ohne FCS) Beschreibung des Ofens Datum und Uhrzeit INSTALLATION Erstbeladung Lieferbedingungen und Auspackung Display Montage Sprache Verbrennungsluft Einstellung Verbrennungsluft für eine hermetische Installation Systemmenu Rauchabzug NOTFALL BEDIENUNGSPANEL Installationsbeispiele .

  • Seite 4: Einleitung

    Warmluft zur Heizung des häuslichen Bedarfs zu Service-Center einplanen. erzeugen, durch Verbrennen von Holzpellets gemäß den in der Bedie- nungsanleitung angegeben Beschränkungen. Bei allen Produkten von Moretti Design wird am Ende der Montagelinie sorgfältiger Check-up folgender Verbrennungstest Allgemeine Sicherheitswarnungen durchgeführt.

  • Seite 5: Beschreibung Des Ofens

    Heizungsfunktionen. Vorhandensein eines Thermostats bei den Produkten von Moretti Design ermöglicht dem Benutzer die Programmierung der Ein- / Ausschaltfunktion des Ofens. Der große Pelletbehälter erspart für eine lange Zeit, den Kraftstoff zu laden, so dass der Benutzer den Tank nicht zu oft nachfüllen muss. Die große Ascheschublade ermöglicht dem Benutzer, diese nur einmal pro...

  • Seite 6: Korrekte Installation

    SCHORNSTEINZUG IN EINEM ALTEN EXTERNER SCHORNSTEINZUG SCHORNSTEIN KORREKTE KORREKTE INSTALLATION INSTALLIERUNG ABGEDECKTER SCHUTZKAPPE SCHORNSTEIN ISOLIERT ISOLIERTER SCHOR- NSTEINZUG OFFENE 45° KURVE ALTER SCHOR- NSTEINZUG ISOLIERTES “T” “T” MIT INSPE- MIT INSPEKTIONS- KTIONS-KAPPE KAPPE SCHORNSTEINZUG OHNE “T” SCHORNSTEINZUG DURCH EXTERNE WAND FALSCHE INSTALLATION FALSCHE INSTALLATION...

  • Seite 7: Betriebsbedingungen

    Steuereinheit muss qualifiziertem Moretti Design-Personal eingestellt werden. Die Wartung des Produktes muss vom Fachpersonal durchgeführt werden. Verwenden Sie nur Holzpellets mit einer durchschnittlicher Länge von 6 mm und 30 mm. Achtung: ein Ofen, der modifiziert oder verändert wurde, muss “T”...

  • Seite 8: Restrisiken

    Restrisiken Hinweise: Wenn der Ofen in der Nähe einer nicht brennbaren Wand installiert werden soll, kann er direkt an dieser Wand angebracht werden. Einige Teile des Ofens, insbesondere das Glas und der Rauchabzug, vorausgesetzt, dies behindert nicht den Zugang zu elektronischen Geräten können bei normalem Betrieb überhitzen und können Verbrennungen oder elektrischen Verbindungen oder den Zugang für Wartungsarbeiten.

  • Seite 9: Pellet Beladung

    Die Antenne bleibt in der Ofenauskleidung. Achten Sie darauf, dass das FCS (Fire Control System) weiße Ende der Antenne nicht mit einem Metallteil des Ofengehäuses in Es ist ein automatisches Verbrennungskontrollsystem, Kontakt bleibt, sondern in Kontakt mit dem Glas oder der Majolika bleibt. das die Hocheffizienz der Produkte gewährleistet.

  • Seite 10: Anschluss Und Beschreibung Über Wie Ein Kanalisiertes Gerät Funktioniert

    Nicht-OPTIMALE Verbrennung, die Flamme ist zu eng, und eine große Optional Menge glühender Pellets fliegt aus dem Brenner. Für eine ordnungsgemäße Verwendung eines Kanalisierten Ofens ist es zweckmäßig, dass für jeden Kanalausgang eine Raumsonde (Modell • Einstellung bei Modellen mit FCS (MCS): Verringern Sie die Ein- NTC 10k bei 25 °) oder ein EIN / AUS-Thermostat oder ein stellung des MCS Eichung um jeweils einen Punkt (von 0 bis –5) bis Funkthermostat angeschlossen ist.

  • Seite 11: Radiodisplay

    Tastenbeschreibung RADIODISPLAY Einleitung Taste Funktion Beschreibung Das RadioDisplay (das weisse) ist ein wireless Gerät für Wenn die Taste gedrückt wird, während der den Ofen zu dem es zugeordnet wurde und durch dass Hauptbildschirm aktiv ist, funktioniert das es möglich ist, die Systembetriebsfunktionen in Echtzeit Schlaf Gerät weiterhin, wird aber "einschlafen", zu steuern und zu überwachen.

  • Seite 12: Normalbetrieb

    Normal Raumthermostat Sobald die Zündungsphase vorbei ist, geht das System in die Normal- Menü zum Ändern des Werts der vom Ofen verwendeten Raumthermostate phase, Während dieser Phase ist das Warmluftgebläse aktiv und das • Um innerhalb des Menüs zum navigieren, verwenden System arbeitet mit der eingestellten Verbrennungsleistung.
  • Seite 13 • Um innerhalb des Menüs zum navigieren, verwenden Die drei Arten der Programmierung werden separat gespeichert: Wenn Um jede Dateneingabe zu bestätigen verwenden Sie die SET. Sie beispielsweise die Tägliche Programmierung einstellen, werden die Beenden mit ESC. anderen Modi nicht geändert. Täglich Eco Clima Wählen Sie den Wochentag, den Sie programmieren möchten, und stel-...

  • Seite 14: Datum Und Uhrzeit

    • Wählen Sie Stunden, Minuten und Datum mit Fördersc. Eichung Fördersc. Eichung • Wechseln Sie in den Bearbeitungsmodus (Cursor blinkt), indem Sie SET drücken. Wedel Eichung Max: 5 • Ändern Sie den Wert der ausgewählten Stärke mit und speichern Sie die Einstellung mit SET. Set: 0 •...

  • Seite 15: Systemmenu

    Thermostat Management: Über das Menü können Sie den Betrieb des Funkraumthermostates einstellen. Thermostat Manage Display Verändern Kode Radio Standby Sprache Verbindung Test Display Thermostat Manage Thermostat Einstellung Manageme Verändern Kode Sprache 1000 Radio Standby System-Menü 1001 Kontrast Display Reg Verbindung Test Einstellung 1002 Mute Tasten...

  • Seite 16: Notfall Bedienungspanel

    Angezeigte Betriebszustände NOTFALL BEDIENUNGSPANEL Status Beschreibung CHEc Check up On 1, On 2, On 3, On 4 Zündung On 5 Stabilisierung Modulation StbY Standby Normal SAF/Erxx Sichertheit Ausschalten Wiederzündung Alt/Erxx Blockiert Tasten Beschreibung Andere Nachrichten Klicken Drücken und gedrückt halten Kode Beschreibung Einschalten / Ausschalten / Reset...

  • Seite 17: Benützermenü 2

    Drücken Sie die Taste P3 mit einem einfachen Klick: Die Anzeige D2 BENÜTZERMENÜ 2 blinkt. Durch aufeinanderfolgende Klicks ist es möglich, die Leistung Um auf das Menü zuzugreifen, drücken / halten Sie gleichzeitig P3 und entsprechend den verfügbaren Werten zu ändern. Bsp .: 1-2-3-4-5-A (A P4 für 3 Sekunden.
  • Seite 18 In der Programmierung Täglich ist es möglich, 3 Zeitfenster für jeden einzelnen Wochentag zu programmieren: Mo (Montag), tU (Dienstag), WE (Mittwoch), tH (Donnerstag), Fr (Freitag), SA (Samstag), Su (Sonntag). Stellen Sie sicher, dass der Gior-Eintrag (Täglich) unter Modalität (ModE) ausgewählt wurde. DEAKTIVIERTER ZEITRAHMEN Wöchentlich Wählen Sie SEtt und drücken Sie die Taste P3 zur Eingabe.

  • Seite 19: Fehler Und Meldungen

    FEHLER UND MELDUNGEN Kode Beschreibung Ursachen Durchzuführende vorgänge Lösungen Entsperren und überprüfen Sie die Wenn das Gebläse defekt ist, WARMLUFTGEBLÄSE DEFEKT ordnungsgemäße Funktion des wenden Sie sich an einen Warmluftgebläse autorisierten Techniker Entsperren und schalten Sie den HOHE TEMPERATUR Ofen wieder ein, wenn der Fehler Ausschalten durch IM PELLET TANK wider auftritt, ofen ausschalten...
  • Seite 20 Kode Beschreibung Ursachen Durchzuführende vorgänge Lösungen Wenn der Fehler weiterhin besteht, Ausschalten durch Er15 BLACKOUT Mangel an Elektrizität wenden Sie sich an einen Stromausfall autorisierten Techniker Ausschalten aufgrund DURCHFLUSSMESSER NICHT Wenn der Fehler weiterhin besteht, eines Entsperren Sie den Fehler und Er39 GEMÄSS ANGESCHLOSSEN wenden Sie sich an einen...

  • Seite 21: Steuerplatine - Modelle A / Relax

    STEUERPLATINE - MODELLE A / RELAX LINIE (230V 50Hz) Abgasventilator Durchflus- Warmluftgebläse smesser (FCS) Förderschnecke Sicherheits Thermostat Encoder Druckschalter Abgas Sonde Zündpatrone Micro Notfall-Systemsteuerung Funktion Technische Eigenschaften 230Vac +- 10% 50/60 Hz Hauptstromversorgung F1= Sicherung T 5,0 A Abgasventilator Triac-Regelung 1A max Warmluftgebläse Triac-Regelung 1A max Nicht verwendet...

  • Seite 22: Steuerplatine - Modelle C

    STEUERPLATINE - MODELLE C (EINZEL WARMLUFT KANALISIERUNG) LINIE (230V 50Hz) Abgasventilator Durchflus- Warmluftgebläse smesser (FCS) Warmluftgebläse 2 Förderschnecke Micro Sicherheits Thermostat Encoder Druckschalter Abgas Sonde Zündpatrone Fernsteuer- Thermostat /Raumsonde Notfall-Systemsteuerung Funktion Technische Eigenschaften 230Vac +- 10% 50/60 Hz Hauptstromversorgung F1= Sicherung T 5,0 A Abgasventilator Triac-Regelung 1A max Warmluftgebläse...

  • Seite 23: Elektronische Steuerplatine - Für C (Doppelte Warmluft Kanalisierung) Modelle

    ELEKTRONISCHE STEUERPLATINE - FÜR C (DOPPELTE WARMLUFT KANALISIERUNG) MODELLE LINIE (230V 50Hz) Abgasventilator Warmluftgebläse Warmluftgebläse 2 Encoder Warmluftgebläse 3 Sicherheits Micro Thermostat Druckschalter Fernsteuer- Thermostat Förderschnecke /Raumsonde Fernsteuer- Thermostat /Raumsonde 2 Zündpatrone Abgas Sonde Durchflussmesser Sensor (FCS) Notfall-Systemsteuerung Funktion Technische Eigenschaften Version 230Vac ±...

  • Seite 24: Wartung

    Bedingungen erhalten, Sicherheit Effizienz REINIGUNGSANWEISUNGEN! gewährleisten. MORETTI DESIGN IST NICHT VERANTWORTLICH FÜR SCHÄDEN AN MENSCHEN, TIEREN ODER DINGEN, DIE DURCH NICHTBEACHTUNG GARANTIE DER FOLGENDEN ANGABEN VERURSACHT WERDEN. Garantiezertifikat Zusätzlich zu den jährlichen Wartungsarbeiten, die durch autorisiertes Danke, dass Sie sich für unser Produkt entschieden haben, Moretti Fire Personal,durchgeführt...
  • Seite 25 www.morettidesign.it assistenzastufe@morettidesign.it e mail: assistenzastufe@morettidesign.it...
  • Seite 26 Allegare copia della fattura d’acquisto / Enclose invoice copy...
  • Seite 28 Moretti Fire s.r.l. Contrada Tesino 50 63065 Ripatransone (AP) ITALY Tel. +39073590444 Fax +390735907452 www.morettidesign.it info@morettidesign.it Die Moretti Fire s.r.l übernimmt keine Verantwortung für eventuelle Fehler in dieser Broschüre, und es steht frei, ohne Ankündigung Charakteristiken ihrer Produkte zu ändern. REV.
