K o me n d aA G
T e l . + 4 17 12 7 76 34 5
F a x + 4 17 12 7 76 38 1
C H- 9 0 1 4S t . G a l l e n
i n f o @k o me n d a . c h
www. c r e s t a - s wi s s - b i k e . c h
www. my i b e x . c h
www. my i b e x . c h
A c t i v eL i n e
P e r f o r ma n c eL i n e
A c t i v eL i n ea bS e i t e9
P e r f o r ma n c eL i n ea bS e i t e2 4

Werbung

Inhaltsverzeichnis
loading

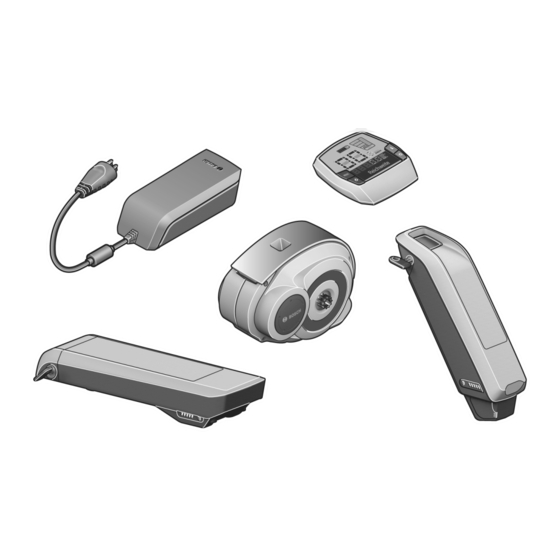

Inhaltszusammenfassung für Bosch Performance PowerPack 300

  • Seite 1 A c t i v eL i n e P e r f o r ma n c eL i n e K o me n d aA G T e l . + 4 17 12 7 76 34 5 F a x + 4 17 12 7 76 38 1 C H- 9 0 1 4S t .
  • Seite 2 OBJ_BUCH-2074-001.book Page 2 Wednesday, August 14, 2013 12:19 PM TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 3 OBJ_BUCH-2074-001.book Page 3 Wednesday, August 14, 2013 12:19 PM Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 4 OBJ_BUCH-2074-001.book Page 4 Wednesday, August 14, 2013 12:19 PM C7 C6 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 5 OBJ_BUCH-2074-001.book Page 5 Wednesday, August 14, 2013 12:19 PM 7° Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 6 For safe operation see manual. Risk of electric shock. Dry location use only. Charge only batteries of WARNING the Bosch eBike Systems. Other batteries may burst causing personal damage. Do not replace the plug Active/Performance Line assembly as risk of fire or electric shock may result.
  • Seite 7 OBJ_BUCH-2074-001.book Page 7 Wednesday, August 14, 2013 12:19 PM Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 8 OBJ_BUCH-2074-001.book Page 8 Wednesday, August 14, 2013 12:19 PM 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 9 Räder des eBikes beim Benutzen der Schiebehilfe keinen 6 Reset-Taste „RESET“ Bodenkontakt, besteht Verletzungsgefahr. 7 USB-Buchse  Verwenden Sie nur original Bosch Akkus, die vom Her- 8 Schutzkappe der USB-Buchse steller für Ihr eBike zugelassen wurden. Der Gebrauch 9 Antriebseinheit anderer Akkus kann zu Verletzungen und Brandgefahr füh-...
  • Seite 10: Montage

    – Der Geschwindigkeitssensor ist richtig angeschlossen Montage (siehe „Geschwindigkeitssensor überprüfen“, Seite Deutsch–2). Akku einsetzen und entnehmen Zum Einsetzen des Akkus in das eBike und zum Entnehmen lesen und beachten Sie die Betriebsanleitung des Akkus. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 11: Anzeigen Und Einstellungen Des Bedien- Computers

    Strecken sowie für Stadtverkehr spannung; max. 500 mA Ladestrom). In der Textanzeige d – „TURBO“: maximale Unterstützung bis in hohe Trittfre- des Bediencomputers erscheint „USB verbunden“. quenzen, für sportives Fahren Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 12: Unterstützungslevel

    Textanzeige d. Bei eingeschaltetem Licht wird das Be- wünschte Grundeinstellung angezeigt wird. Ist der Bedien- leuchtungssymbol c angezeigt. computer in die Halterung 4 eingesetzt, können Sie auch die Taste „i“ 11 an der Bedieneinheit drücken. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 13 Kommunikationsfehler der Kompo- Anschlüsse und Verbindungen überprüfen lassen nenten untereinander interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. interner Akku des Bediencomputers Bediencomputer aufladen (in der Halterung oder über USB-Anschluss) leer interner Fehler der Antriebseinheit Starten Sie das System neu.
  • Seite 14 Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike- Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
  • Seite 15: Energieversorgung Externer Geräte Über Usb-Anschluss

    Kontaktdaten autorisierter Fahrradhändler finden Sie auf der abseits vielbefahrener Straßen zu sammeln. Internetseite www.bosch-ebike.com Probieren Sie unterschiedliche Unterstützungslevel aus. Sobald Sie sich sicher fühlen, können Sie mit dem eBike wie mit jedem Fahrrad am Verkehr teilnehmen. Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 16 Transportverpackung bestellen. Geben Sie nicht mehr gebrauchsfähige Akkus und Bedien- computer bitte bei einem autorisierten Fahrradhändler ab. Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“, Seite Deutsch–8. Änderungen vorbehalten. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 17: Li-Ionen-Akku Powerpack

    Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal-  Laden Sie den Akku nur mit original Bosch Ladegeräten. tung der Sicherheitshinweise Bei Benutzung von nicht original Bosch Ladegeräten kann und Anweisungen können eine Brandgefahr nicht ausgeschlossen werden.
  • Seite 18: Technische Daten

     Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- auf dem Display des Bediencomputers angezeigt. Lesen und haltene oder ein baugleiches original Bosch Ladegerät. beachten Sie dazu die Betriebsanleitung von Antriebseinheit Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- und Bediencomputer.
  • Seite 19: Akku Einsetzen Und Entnehmen (Siehe Bilder C-D)

    LED der Ladezustandsanzeige A3, dann laden Sie Inbetriebnahme den Akku wieder auf etwa 60 % auf.  Verwenden Sie nur original Bosch Akkus, die vom Her- Hinweis: Wird der Akku längere Zeit in leerem Zustand aufbe- steller für Ihr eBike zugelassen wurden. Der Gebrauch wahrt, kann er trotz der geringen Selbstentladung beschädigt...
  • Seite 20 Bitte beachten Sie auch eventuelle weiterführen- de nationale Vorschriften. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 21: Ladegerät Charger

    Der in dieser Betriebsanleitung verwendete Begriff „Akku“ – Nur in trockener Umgebung benutzen. bezieht sich gleichermaßen auf Standard-Akkus (Akkus mit – Laden Sie nur Akkus des Bosch eBike-Systems. Andere Halterung am Fahrradrahmen) und Gepäckträger-Akkus Akkus können explodieren und Verletzungen verursa- (Akkus mit Halterung im Gepäckträger).
  • Seite 22 Ladezustand für 3 Sekunden angezeigt werden. Buchse C6 am Akku. Trennen Sie das Ladegerät vom Stromnetz und den Akku vom Ladegerät. Beim Trennen des Akkus vom Ladegerät wird der Akku auto- matisch abgeschaltet. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Seite 23 überprüfen Kontakte am Akku Kontakte am Akku vorsichtig verschmutzt reinigen Steckdose, Kabel oder Netzspannung überprüfen, Ladegerät defekt Ladegerät vom Fahrradhänd- ler überprüfen lassen Akku defekt an autorisierten Fahrrad- händler wenden Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Seite 24: Antriebseinheit Drive Unit/Bediencomputer Intuvia

    1 Taste Anzeigenfunktion „i“ der Schiebehilfe keinen Bodenkontakt, besteht Verlet- zungsgefahr. 2 Taste Beleuchtung  Verwenden Sie nur original Bosch Akkus, die vom Her- 3 Bediencomputer steller für Ihr eBike zugelassen wurden. Der Gebrauch 4 Halterung Bediencomputer anderer Akkus kann zu Verletzungen und Brandgefahr füh- 5 Ein-Aus-Taste Bediencomputer ren.
  • Seite 25: Akku Einsetzen Und Entnehmen

    18 müssen so montiert sein, dass sich der Spei- chenmagnet bei einer Umdrehung des Rades in einem Abstand von mindestens 5 mm und höchstens 17 mm am Geschwindig- keitssensor vorbeibewegt. 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
  • Seite 26 – Schalten Sie den Akku an dessen Ein-Aus-Taste aus (siehe abgeschaltet. Die verbliebene Kapazität wird für die Beleuch- Betriebsanleitung des Akkus). tung und den Bediencomputer zur Verfügung gestellt, die – Entnehmen Sie den Bediencomputer aus der Halterung. Anzeige blinkt. Bosch eBike Systems 0 276 001 SPI | (22.8.13)
  • Seite 27 „i“ 1 am Bediencomputer oder die Taste „i“ 11 an der Bedien- ser Funktion ist abhängig vom eingelegten Gang und kann ma- einheit so oft, bis die gewünschte Funktion angezeigt wird. ximal 6 km/h bzw. 18 km/h erreichen. Je kleiner der gewählte 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
  • Seite 28 Anschlüsse und Verbindungen überprüfen lassen Komponenten untereinander interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. interner Akku des Bediencomputers Bediencomputer aufladen (in der Halterung oder über USB-Anschluss) leer interner Fehler der Antriebseinheit Starten Sie das System neu.
  • Seite 29 Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
  • Seite 30 Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. SW-Versionsfehler Kontaktieren Sie Ihren Bosch eBike Händler, damit er ein SW-Update durchführt. keine Anzeige interner Fehler des Bediencomputers Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.
  • Seite 31 Transportverpackung bestellen. Entsorgung Antriebseinheit, Bediencomputer inkl. Bedienein- heit, Akku, Geschwindigkeitssensor, Zubehör und Verpackungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie eBikes und ihre Komponenten nicht in den Hausmüll! 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
  • Seite 32 Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal-  Laden Sie den Akku nur mit original Bosch Ladegeräten. tung der Sicherheitshinweise Bei Benutzung von nicht original Bosch Ladegeräten kann und Anweisungen können eine Brandgefahr nicht ausgeschlossen werden.
  • Seite 33  Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- auf dem Display des Bediencomputers angezeigt. Lesen und haltene oder ein baugleiches original Bosch Ladegerät. beachten Sie dazu die Betriebsanleitung von Antriebseinheit Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- und Bediencomputer.
  • Seite 34 LED der Ladezustandsanzeige A3, dann laden Sie Inbetriebnahme den Akku wieder auf etwa 60 % auf.  Verwenden Sie nur original Bosch Akkus, die vom Her- Hinweis: Wird der Akku längere Zeit in leerem Zustand aufbe- steller für Ihr eBike zugelassen wurden. Der Gebrauch wahrt, kann er trotz der geringen Selbstentladung beschädigt...
  • Seite 35 Bitte beachten Sie auch eventuelle weiterführen- de nationale Vorschriften. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
  • Seite 36 Der in dieser Betriebsanleitung verwendete Begriff „Akku“ – Nur in trockener Umgebung benutzen. bezieht sich gleichermaßen auf Standard-Akkus (Akkus mit – Laden Sie nur Akkus des Bosch eBike-Systems. Andere Halterung am Fahrradrahmen) und Gepäckträger-Akkus Akkus können explodieren und Verletzungen verursa- (Akkus mit Halterung im Gepäckträger).
  • Seite 37 Ladezustand für 3 Sekunden angezeigt werden. Buchse C6 am Akku. Trennen Sie das Ladegerät vom Stromnetz und den Akku vom Ladegerät. Beim Trennen des Akkus vom Ladegerät wird der Akku auto- matisch abgeschaltet. 0 276 001 SPI | (22.8.13) Bosch eBike Systems...
  • Seite 38 überprüfen Kontakte am Akku Kontakte am Akku vorsichtig verschmutzt reinigen Steckdose, Kabel oder Netzspannung überprüfen, Ladegerät defekt Ladegerät vom Fahrradhänd- ler überprüfen lassen Akku defekt an autorisierten Fahrrad- händler wenden Bosch eBike Systems 0 276 001 SPI | (22.8.13)
