10 AVENTICS | Webserver AES | R412018153–BAL–001–AA
Verbindung zum Webserver herstellen
2. Verbinden Sie das AES-Modul mit der EtherNet-Schnittstelle Ihres PCs und schalten Sie das
AES-Modul ein.
Die LED „RUN/BF" blinkt grün.
3. Weisen Sie dem AES-Modul eine IP-Adresse zu. Diese IP-Adresse muss aus demselben Subnetz
sein wie die IP-Adresse Ihres PCs. Sie darf aber nicht identisch mit der IP-Adresse des PCs sein.
Um die IP-Adresse zu vergeben, können Sie ein PROFINET IO-Tool (z. B. das "Primary Setup
Tool" von Siemens) oder das „Browse & Config Tool" verwenden. Das „Browse & Config Tool"
erhalten Sie über unseren Vertrieb oder über das Media Centre von AVENTICS.

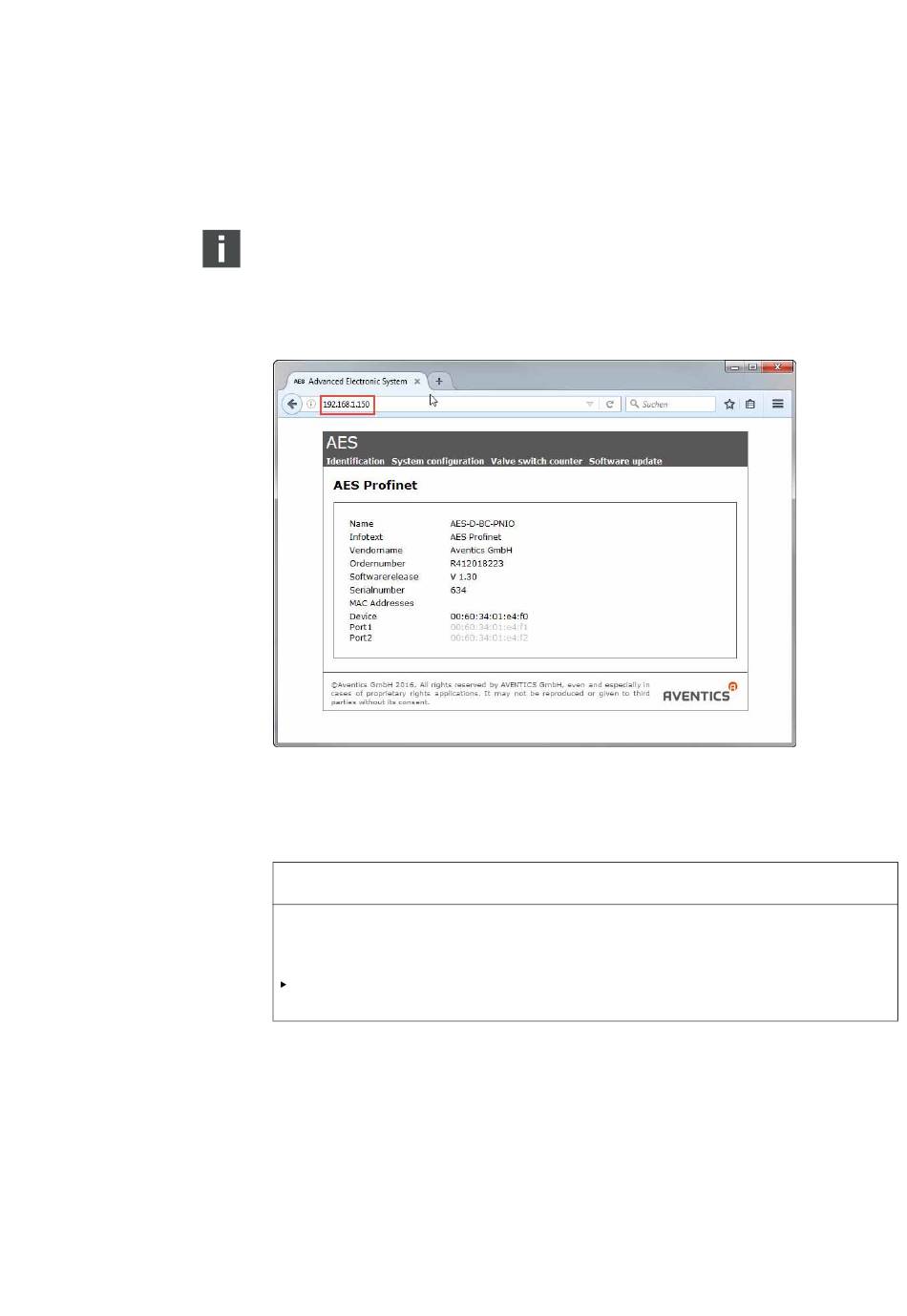

4. Verwenden Sie einen Webbrowser, um zwischen dem PC und dem Webserver des AES-Moduls
Daten auszutauschen. Geben Sie in der Adressleiste die IP-Adresse des AES-Moduls ein.
Sie sind jetzt mit dem Webserver verbunden.
3.1.2 AES-Modul am PROFINET IO-Netzwerk anschließen
Fehler durch nicht qualifiziertes Personal!
Fehler beim Anschließen und Konfigurieren führen zum Unterbrechen der PROFINET IO-
Kommunikation.
Der Anschluss und die Konfiguration dürfen daher nur von einer Fachkraft durchgeführt
werden (siehe Kapitel 2.4 „Qualifikation des Personals" auf Seite 8).
1. Schließen Sie einen PC an Ihrem PROFINET IO-Netzwerk an.
Wenn kein DHCP-Server im Netzwerk ist, müssen Sie Ihrem PC eine noch nicht belegte IP-Adresse
aus dem Subnetz und die Subnetzmaske zuweisen.
2. Schalten Sie das PROFINET IO-System ein und bringen Sie es in einen sicheren Zustand.
3. Verwenden Sie einen Webbrowser, um zwischen dem PC und dem Webserver des AES-Moduls
Daten auszutauschen. Geben Sie in der Adressleiste die IP-Adresse des AES-Moduls ein.
Die IP-Adresse des Moduls ist dieselbe wie die IP-Adresse der PROFINET IO-Kommunikation.
ACHTUNG
