Powerlink; Aes-Modul Am Pc Anschließen - Aventics AES Systembeschreibung

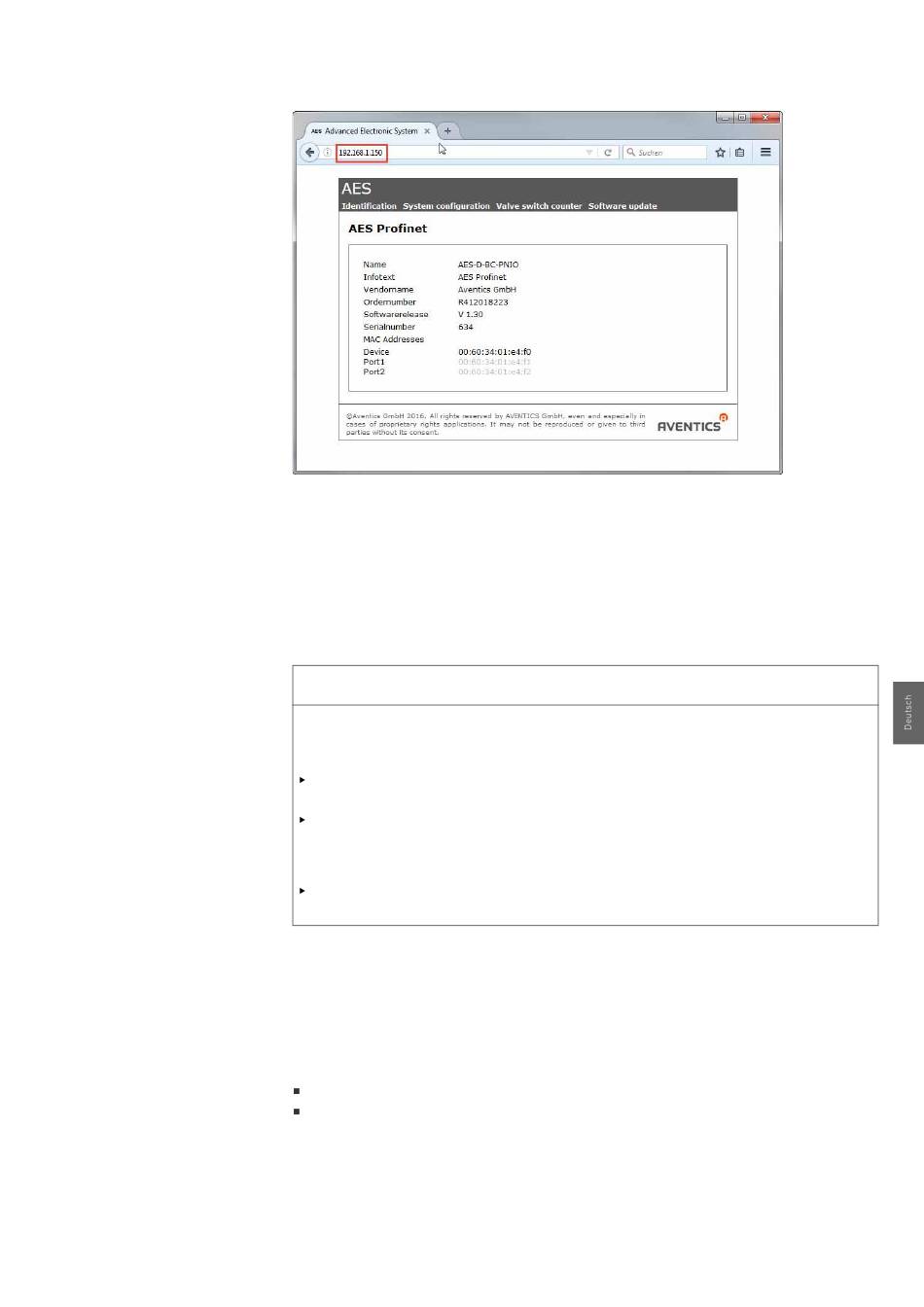

Sie sind jetzt mit dem Webserver verbunden.
3.2

POWERLINK

Voraussetzung:
Sie verwenden in Ihrem Ventilsystem einen Buskoppler AES für POWERLINK (R412018226)
Gefahr durch Fehlanwendung!
Der Webserver im AES-Modul ist ein Tool für die Implementierungsphase und zur Aktualisierung
der Modulsoftware.
Stellen Sie sicher, dass sich die Maschine in einem sicheren Zustand befindet, während Sie
mit dem Webserver arbeiten.
Verwenden Sie den Webserver niemals zur Dauerüberwachung.
Gefahr durch Angriffe aus dem Internet!
Angriffe aus dem Internet können zum Ausfall des AES-Moduls führen.
Verbinden Sie den Webserver niemals mit dem Internet, um auszuschließen, dass Angriffe
durchgeführt werden.
Um eine Verbindung mit dem Webserver des AES-Moduls herzustellen, können Sie das AES-Modul
entweder direkt an einen PC anschließen oder mit dem Feldbus verbinden.
3.2.1 AES-Modul am PC anschließen
Sie benötigen zum Anschluss des AES-Moduls an einen PC ein Ethernet-Kabel mit folgenden
Anschlüssen:
RJ45-Stecker für den Anschluss am Rechner,
M12-Stecker (male), D-codiert, für den Anschluss am Buskoppler.
Zusätzlich benötigen Sie eine Spannungsversorgungsleitung mit Stecker (female) M12, A-codiert.
Die Steckerbelegung der M12-Stecker finden Sie in der Systembeschreibung des Buskopplers.
AVENTICS | Webserver AES | R412018153–BAL–001–AA
Verbindung zum Webserver herstellen
ACHTUNG
11
