6. Verhalten im Brandfall
Hat der Rauchmelder Feuer erkannt, sendet er die Meldung direkt an die Zentrale. Die rote LED (6) des Rauchmelders fängt an zu blinken.
Der Rauchmelder sendet alle 180 Sekunden an die Zentrale und bekommt in dem Quittungstelegramm die Information, ob der Rauchmelder
das Blinken mit der roten „Feuer LED" (6) beenden kann.
Erreicht der Rauchmelder beim Senden in Abständen von 180 Sekunden die Zentrale nicht, wird der gleiche Ablauf wie bei einer
fehlgeschlagenen Statusmeldung verfahren (Siehe Punkt 1.2.2). Sollte kein Verbindungsaufbau des Melders mit der Zentrale innerhalb von
300s möglich sein, schaltet der Melder in den autonomen Modus. Dies bedeutet im Brandfall schaltet der Melder auch ohne
Quittierungstelegramm der Zentrale seine akustische Alarmierungseinheit ein. Jedoch versucht der Melder in definierten Intervallen wieder mit
der Zentrale in Verbindung zu treten.
7. Technische Daten
• Sende-/ Empfangsfrequenz:
- 434 MHz Band : 433,050 - 434,790 MHz, 10 mW max, Duty cycle 10%
- 868 MHz Band : 868,000 - 870,000 MHz, 25 mW max, Duty cycle 0,10%
Rx: category 2
• Reichweite (Freifeld): ca. 300 m
• Spannungsversorgung: 2 x Lithium 3V CR17450E-R
• Stromverbrauch Imittel: 20 µA
• Stromverbrauch ISenden: 48 mA
• Stromverbrauch IEmpfangen: 21 mA
• Stromverbrauch Alarm: 20 mA
HINWEIS
• Änderungen der technischen Daten und des Designs aufgrund von
Produktverbesserungen bleiben uns ohne Ankündigung vorbehalten.
• Nachdruck, auch auszugsweise, nur mit ausdrücklicher Genehmigung
des Herstellers.
Bewahren Sie die mit diesem Produkt mitgelieferte Dokumentation auf jeden Fall
über seine gesamte Lebensdauer auf.
Entsorgung elektrischer und elektronischer Geräte (anzuwenden in Ländern der Europäischen
Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses
Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass dieses Gerät nicht mit dem
normalen Hausmüll entsorgt werden darf. Es muss einer speziellen Sammelstelle zur Rücknahme
von Elektroschrott übergeben werden. Wenn Sie sicherstellen, dass dieses Gerät dem geeigneten
Abfallsystem zugeführt wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen für die
Umwelt und die Gesundheit Ihrer Mitbürger. Weitere Informationen zum Recycling des Geräts gibt Ihnen gern
Ihre zuständige Gemeinde, Abfallwirtschaft oder das Geschäft, in welchem Sie dieses gekauft haben.
Besitzt die Zertifizierung nach DIN 54-7.
Die auf dem Produkt angebrachte CE-Kennzeichnung bescheinigt, dass das Produkt alle
Anforderungen der anwendbaren europäischen Richtlinien und Verordnungen erfüllt, und
insbesondere seine Übereinstimmung mit den harmonisierten Spezifikationen der Norm
EN54-7, -25 in Bezug auf die Bauprodukteverordnung (EU) Nr. 305/2011.
Die auf diesem Produkt angebrachte Kennzeichnung bezieht sich
ausschließlich auf die Rauchmeldefunktion.
Der Rauchwarnmelder RFM100D entspricht den Anforderungen der Verordnung (EU) Nr. 305/2011
und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN54-7
und EN54-25.
Die Leistungserklärung Nr. 1772- 151059 des Produktes RFM100D kann auf der Internetseite der
Firma Hager des zutreffenden Landes heruntergeladen werden.
www.hager.com
• Batterielebensdauer: ca. 10 Jahre
• Turnuswechsel Sensorkopf: 8 Jahre
• Batterie schwach Meldung: 2,52 V
• Betriebstemperatur: -10°C bis +55°C
• Lagertemperatur: -20°C bis +70°C
• Abmessungen: Durchmesser 124 mm
Höhe 51 mm
• Gewicht (mit Batterien): 260 g
• Schutzklasse : IP 32
Empfehlungen
Dieses Produkt wurde so konstruiert, dass Eingriffe in das Geräteinnere, die nicht in der
vorliegenden Anleitung beschrieben sind, weder für die Installation noch für
Wartungsarbeiten erforderlich sind. Durch jede nicht sachgemäße Öffnung können das
Gerät und/oder dessen elektronische Bauteile beschädigt werden. Ein solcher Eingriff führt
zum Verlust der Gerätegarantie und zum Ausschluss jeglicher Haftung.
Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal
66440 Blieskastel- Germany
www.hager.de
Hiermit bestätigt Hager Security SAS, dass die Funkanlage
Art.-Nr. RFM100D mit den Vorschriften folgender europäischer
Richtlinien übereinstimmt richtlinie RE-D 2014/53/EU.
Der vollständige Text der EUKonformitätserklärung kann unter folgender
Internetadresse abgerufen werden: www.hager.com.
Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produkt verbesse rungen
bleiben uns ohne Ankündigung vorbehalten.
Hager 12.17 6LE000882A Ind. D
1. Beschreibung des Gerätes
1.1. Anwendungsgebiet
ACHTUNG: Ein Feuer-Alarm der Funk-Alarmzentrale bedeutet, dass der Rauchmelder optisch Partikel in der Luft wahrnimmt. Die Ursache ist sofort zu
ermitteln, da möglicherweise Brandgefahr besteht.
HINWEIS: Rauchmelder sind kein Ersatz für eine Lebens- bzw. Hausratversicherung, sondern ergänzen nur das anlagentechnische Brandschutzkonzept.
Ein Rauchmelder wird zur Detektion von Bränden in der Entstehungsphase eingesetzt und dient zum Schutz von Personen. Damit dies
sichergestellt werden kann, ist die Funktion des Gerätes am Installationsort zu prüfen. Die entsprechenden Normen und Vorschriften zur
Installation und Wartung sind zu beachten.
1.2. Aufbau
Der Rauchmelder RFM100D arbeitet nach dem optischen Streulichtprinzip zur Erkennung von Partikeln in der Luft.
Der Rauchmelder besteht im Wesentlichen aus 2 Teilen:
• Meldersockel
Im Meldersockel befindet sich eine Leiterplatte mit Funkmodul, optional gibt es Antennen, Taster, Wandabhebekontakt, Anzeigeelement für
Alarm, die Steuereinheit und einer Schnittstelle zur werksseitigen Programmierung und Diagnose.
Die 4 Kontaktfedern werden für die Versorgung der Leiterplatte aus dem Melderkopf und für die Kommunikation mit dem Melderkopf
benötigt. Diese Einheit wird dauerhaft an der Decke montiert.
• Melderkopf
Im Melderkopf befindet sich eine Leiterplatte mit Rauchkammer, deren Auswertelektronik und zwei Batterien. Diese Einheit muss nach
8 Jahren im Zuge des Turnuswechsel gegen einen neuen Melderkopf getauscht werden.

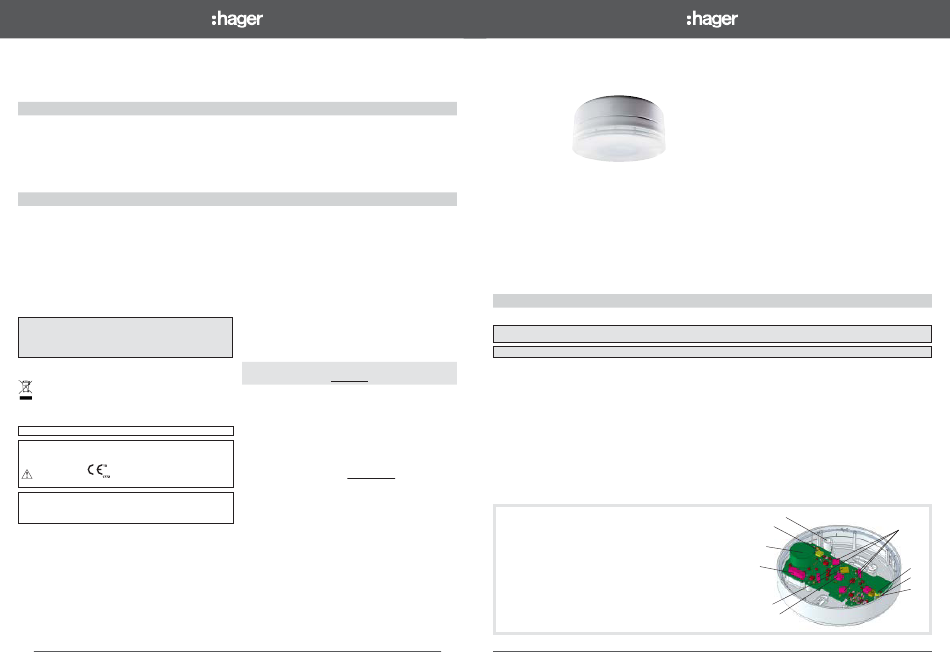

1.2.1. BEKA Meldersockel mit Sirene, ohne Sensorkopf für RFM100D
1. Schnittstelle zur werkseitigen Diagnose oder Programmierung.
2. Deckenkontakt (Entnahmeschutz).
3. Entnahmeschutz für den Melderkopf (optional RFA111D/RFA112D).
4. Kontaktfedern zur Spannungsversorgung und Schnittstelle zum Melderkopf.
5. keine Funktion.
6. Rote LED für die Alarmanzeige.
7. Funkeinheit.
8. Einlerntaster (um den Melder in die Zentrale einlernen zu können).
9. Haupt µ-Controller.
10. Buzzer
RFM100D
Montageanleitung
BEKA Rauchmelder mit integrierter Si-
rene, EN54-7, weiß
3
2
10
1
9
8
4
5
6
7
