Sat Control SunTracer OG Installations- Und Gebrauchsanweisungen Seite 4

Instructions for installation and use for Solar Motor SUNTRACER SM3SPMOG+ GER_V090807_14.doc

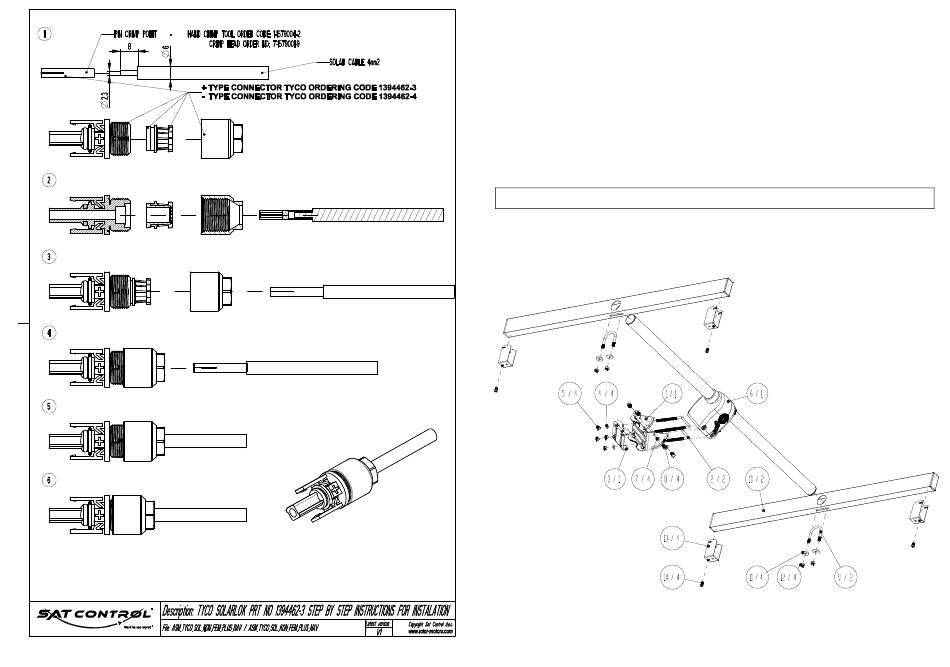

• 4. setzen sie den Deckel aufs Gehäuse des Konnektors.
• 5. fügen sie den Kontakt mit dem Kabel ins Gehäuse des Konnektors; sie müssen hören, dass sich der
Kontakt in die Position einrastet.
• 6. schrauben sie mit der Hand den Deckel an (bis zu 1,5Nm).
• Für das (+)Pluspol-Kabel benötigen sie das Solarkabel unter der Bestellnummer.: 1-956298-2 und den
Tyco Solarlok –Konnektor mit der Bestellnummer: 1394462-3.
•
Für das (-) Minuspol-Kabel benötigen sie das Solarkabel unter der Bestellnummer: 1-956298-1 und den
Tyco Solarlok –Konnektor mit der Bestellnummer: 1394462-4.
• Für die Kabel des Plus (+) und Minus (-) Pols zur Verbindung der Solarzelle mit dem Motor benötigen sie
ein Kabel mit einer Mindestlänge von 2m. Wegen der Motordrehung soll die Schlinge gross genug sein,
damit das Kabel nicht zu schnell bricht.
• Für die Kabel des Plus (+) und Minus (-) Pols zur Verbindung mit dem Motor bereiten sie sich ein Kabel
mit der benötigten Länge vor, aber nicht länger als 25m.
G) ZUSAMMENSETZUNG DES MOTORS
• Der SunTracer OG (+) Solarmotor stellen sie nach der Reihenfolge zusammen, wie es das nächste Bild
aufzeigt
• Die erste Nummer zeigt die Reihenfolge der Teilezusammensetzung, die zweite wieviele Teile
zusammengesetzt werden müssen.
7 8
