Sat Control SunTracer OG Installations- Und Gebrauchsanweisungen Seite 3

• Der Motor kann auch auf einen bereits vorhandenen Mast auf dem Dach oder auf einen Wandträger mit
möglichst kurzem waagerechtem Hebel montiert werden.
C) SICHERHEITSWARNUNGEN
Öffnen bzw »reparieren« sie den SunTracer-Motor nicht selbst! Überlassen sie die
Reparatur dem dazu zuständigem Service! Nicht fachgerecht zusammengestellt kann es
zu einem Absturz der Solarzelle kommen, auch in Verbindung mit dem Motor!
Bei schlechter Befestigung des Motors bzw bei schlechter Befestigung der Solarzelle
besteht die Möglichkeit, dass während des Betriebs die Solarzelle vom Motorwelle
abrutschen kann bzw Schrauben herausgezogen werden, die den Masten halten. Daher
müssen sie bei der Montage besonders vorsichtig sein. Neben dem geeigneten
Festziehen der Schrauben ist es nötig einen Montageplatz auszusuchen, dass es im Falle
des Schraubennachlasses oder der Abnahme der Solarzelle nicht zur Gefährdung vom
Leben und Sachen kommt!
D) SACHVERZEICHNIS
• Der Aufsatzwinkel- senkerechter Winkel, unter dem sie von der Erde aus die Sonne sehen.
• Azimut- Winkel östlich und westlich vom Süden.
• E und W – Abkürzungen für Osten (E) und Westen (W).
• Motorwelle- ein gerades sich drehendes Rohr, auf das die Halter für die Solarzelle angebracht werden
• Solarzelle- ein fotovoltaisches Element, das Licht- und Sonnenenrgie in elektrische Energie umwandelt.
Sie muss im freien Raum so aufgestellt werden, dass sie rechtwinklig zur Lichtquelle orientiert wird.
• Geografische Länge- suchen sie auf einem möglichst genauen Atlas ihres Landes, Region oder Ortes ein
Abzeichen.
• Geografische Bereite - der Wert der horizontalen Linie am nächsten zu ihrem Ort verlaufend (Oslo 60,
London 51.5, Berlin 52.5, München 48, Pariz 49, Ljubljana 46, Rim 42, Madrid 40.5, Ankara 40, Kairo
30). Die geografische Länge muss auf mindestens 2 Grad genau bestimmt werden.

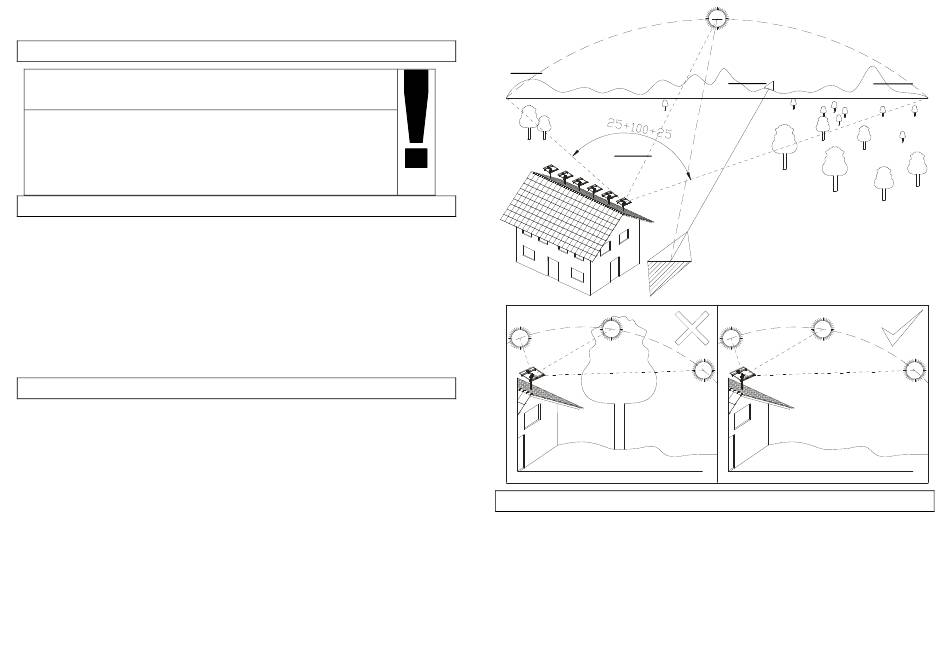

E) AUSSUCHEN DES AUFSTELLUNGSORTES
• Zwischen der Sonne und der gesamten Oberfläche der Solarzelle muss die Sicht frei sein. Auf diesem
Weg darf sich keine Behinderung befinden (Bäume, Dachziegel, etc.) - meiden sie sie.
• Beim Aufstellen müssen sie sich möglichst weit der Möglichkeit entziehen, dass die Solarzelle beim
möglichen Fall (Abnahme) Menschen oder Sachen gefährden oder verletzen könnte.
• Der Motor ist wasserfest, so dass sie die Solarzelle auf dem Dach oder am Boden montieren können.
Erinnern sie sich, dass Regen, Hagel, vor allem aber Wind und Schnee das Drehen der Solarzelle
beeinträchtigen. Sie müssen auch auf mögliche Hinderungen aufpassen, die die Sicht auf die Sonne beim
Drehen behindern würden bzw sie müssen sich einen Platz aussuchen, an dem die Sonne die Solarzelle
vom Sonnenaufgang bis zum Sonnenuntergang erhellen kann. Denn nur dadurch ist ihnen die grösste
Ausbeute der Solarzelle garantiert.
Instructions for installation and use for Solar Motor SUNTRACER SM3SPMOG+ GER_V090807_14.doc
OSTEN
AZIMUT
F) HERSTELLUNG VON VERBINDUNGSKABELN
• Zur Verbindung des SunTracer OG - Solarmotors brauchen sie 1 Paar von Solarkabel, Querschnitt 4mm2
und geeignete Längen. Die Kabel bereiten sie nach dem folgenden Schema. Warnung: Konnektoren und
Kabel sind nicht Teil des Solarmotors und sind in der Beschreibung nur wegen der Gesamtbeschreibung
der Montage und des einfacheren Teilebestellens aufgeführt. Die Schritte sind wie folgt:
• 1. Abziehen sie etwa 8mm isolation vom Kabelende.
• 2. Fügen sie das enthülste Kabel in die Öffnung des Kontakts, bis es nicht mehr weitergeht; unterdessen,
während sie das Kabel an der Stelle halten, drücken sie zusammen mit den Zangen, bis sich der Stift
löst.
• 3. Fügen sie die zylinderförmige Dichtung in das Gehäuse des Konnektors, bis dieser anhält.
5 6
Instructions for installation and use for Solar Motor SUNTRACER SM3SPMOG+ GER_V090807_14.doc
SUEDEN WESTEN
