Beschreibung - Sat Control SunTracer OG Installations- Und Gebrauchsanweisungen

Technische Daten für den SunTracer OG+
• Armbreite: 1m
•
Länge der Motorwelle: 1150mm
• Max. Dimension der Solarzelle: 2m x 1m Alurahmen, gebaut fürs Paneel bis zu 2,0m2 Oberfläche
• Max. Gewicht der Solarzelle: 25kg unter der Bedingung der Solarzellendrehung durch den Schwerpunkt
• Dimensionen des verpackten Motors: 1175 (L) x 135 (B) x 200 (H) mm
• Gewicht des Produkts: 8kg
• Höechstgeschwindigkeit des Windes: <130km/h
TM
MSCS ist registrierte Warenmarke des Sat Control d.o.o.
A) ZUSSAMENSETZUNG DES PAKETS UND DAS NÖTIGE
WERKZEUG

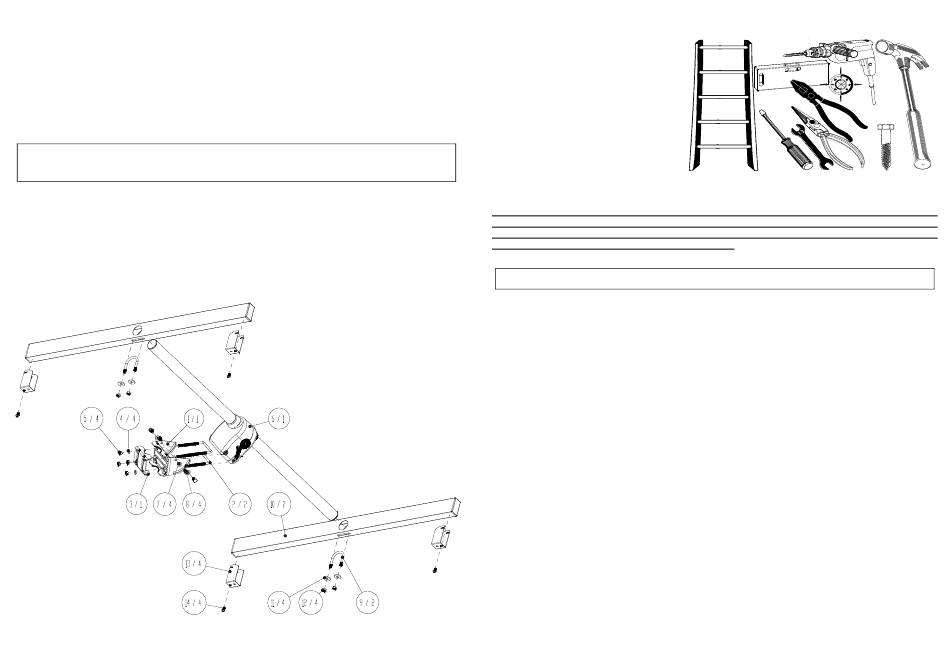

Das Paket Solarmotor SunTracer besteht aus:( Bestandteile zeigt das nächste Bild)
1. Tragschelle / (1 Stück)
2. Umfassungsschraube / (2 Stück)
3. Befestigungsschelle / (1 Stück)
4. Scheibe M8 / (4 Stück)
5. Schraubenmutter / (4 Stück)
6. Motor SunTracer OG / (1 Stück)
7. Scheibe M8 / (4 Stück)
8. Schraube M8 / (4 Stück)
9. U-Schraube M8 / (2 Stück)
10. Tragarm / (2 Stück)
11. Scheiben M8-breit / (4 Stück)
12. Schrubenmutter M8 / (4 Stück)
13. Solarschelle / (4 Stück)
14. Schraube M6 x 12 / (4 Stück)
15. RS232 Kommunikationskabel mit DM9-M Konnektor.
16. Gebrauchs- und Installationsanweisungen
Instructions for installation and use for Solar Motor SUNTRACER SM3SPMOG+ GER_V090807_14.doc
Zur Montage des SunTracer-Motors OG+ und der Solarzelle auf die bereits stehenden Träger benötigen sie:
• Messband
• Gabelschlüssel Grösse 13 mm
• Kreuz- und Schlitzschraubenzieher Grösse
#2
• Zur Vorbereitung des Kabels: Messer,
Zwickzange, Zange zum Drücken von
Kontakten für den TYCO-Kabeln;
Bestellnummer: 1-1579004-2
Formkopf TYCO Bestellnummer:
1579001-9
• Wasserwaage
• Kompass zur Bestimmung des Südens,
Voltmeter, Amperemeter, Hammer und Bohrmaschine
Vorsicht: Das Paket beinhaltet keine Elektrokabel, Batterieklemmen oder Konnektoren,
Wandträger oder andere Träger und Solarzelle! Die Letzteren sind in der Beschreibung wegen
der Gesamtbeschreibung der Montage. *- sie sind dem Paket nur in besonderen Fällen
beigelegt, da nur diese der Solarzelle beigelegt sind.
B) BESCHREIBUNG
•
Vor ihnen ist ein kleiner, jedoch leistungsstarker SunTracer-Motor OG+ zur Drehung der Solarzelle. Das
ist ein Gerät, das die Solarzelle immer rechtwinklig zum Einfall der Sonnenstrahlen dreht und dadurch die
grösste Tagesausbeute der Solarzelle bietet. Die Sonnenzelle bietet die grösste Ausgangskraft, wenn sie
so rechtwinklig wie möglich gegen die Strahlungsquelle- die Sonne- gedreht ist. Jeder andere
Einfallswinkel der Sonnenstrahlen verringert drastisch die Ausgangskraft der elektrischen Energie, die wir
aus der Zelle beziehen. Daher ist es sinnvoll ein System zur Sonnenfolgung zu benutzen und damit bis zu
62% mehr elektrischer Energie an einem sonnigen Tag zu gewinnen als man es normalerweise würde.
Der Eigenverbrauch der elektrischen Energie des Motors alleine ist im Vergleich mit dem Gewinnn zu
vernachlässigen.
• Die Steuerung verläuft vollkommen automatisch. Der Motor korrigiert seine Lage hinsichtlich seiner
inneren Uhr in eingestellten Zeitintevallen und folgt damit der Sonne. Das Gebiet der Motorbewegung
umfasst etwa 100 Grad, ausser um 23 Uhr, wenn er sich in die Ausgangslage versetzt und so den
Sonnenaufgang im Osten abwartet.
• Bei genauer Montage erreichen wir, dass der Motor ein rechtwinkliges Folgen der Solarzelle hinsichtlich
der Sonne die gesamten 8 Stunden garantiert.
• Der Motor funktioniert durchschnittlich hinsichtlich des Modells bei normalen Bedingungen mit jeder
Solarzelle bis zu 0,6m2 bzw 2m2. Die Solarzelle darf nicht zu schwer sein, sie darf keinen Orkanböen und
einer grossen Menge feuchten Schnees ausgesetzt sein. Neben des Gewichts müssen sie bei der Auswahl
einer grösseren Solarzelle noch besonders darauf achten, dass die Anbringung hinsichtlich der
Motorwelle möglichst nah der Solarzellenoberfläche erfolgt und sie müssen sicherstellen, dass die
Solarzelle möglichst dem Schwerpunkt nah montiert ist. Wenn alle diese Bedingungen erfüllt sind, dann
wird der Motor auch mit einer Solarzelle mit der grösstmöglichen Oberfläche, die in den
Modellanweisungen veröffentlicht sind, funktionieren.
• Die innere Uhr wird auch laufen, wenn keine Energie vorhanden ist. Dafür sorgt die innere »Back-up«
Batterie (3V Litiumbatterie).
3 4
