SunTracer OG und SunTracer OG+
mit Positionierung, Zeitregulator und Hintergrund für die automatische Drehung der Solarzelle
___________________________________________________________________________
INSTALLATIONS UND
GEBRAUCHSANWEISUNGEN
3 8 3 1 0 6 3 9 0 1 3 6 5
3 8 3 1 0 6 3 9 0 1 3 5 8

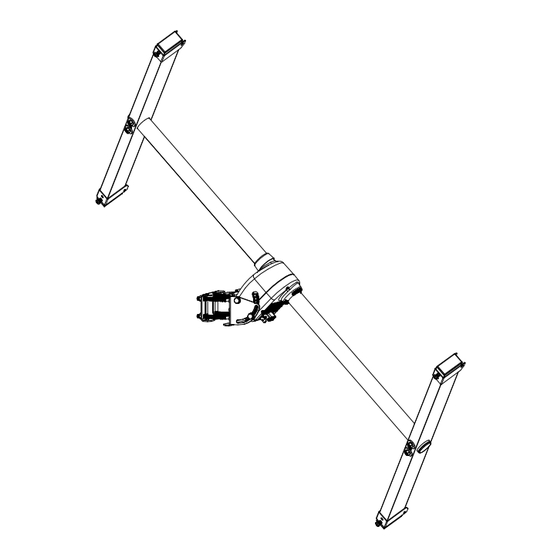

Eigenschaften des Solarmotors SunTracer OG & SunTracer OG+
•
Ein professioneller Motor der neuen Generation mit eingebauter Positionierung und Strukturhintergrund
zur automatischen Drehung der Solarzelle im regulierbaren Zeitintervall
•
Robustes Aluminiumgehäuse mit einer starken symmetrischen Metallwelle
•
»Polarmount« Konstruktion zur idealen einachsigen Folgung der Sonnenbahn
•
Drehung des Motors bis zu 100°, was fast 8 Stunden rechteckigem Folgen der Sonne bedeutet
•
Für Sonnenzellen bis zu 2m2 bzw bis zu 200 Wp (vom Modell abhängig)
•
Niedriger Eigenverbrauch
•
Eingebautes RS232 Schnittstelle zur Überwachung und Einstellung der Parameter, sowie zur Änderung
des Programms und zur Steuerung des Aussencomputers
•
Einfache Synchronisation mit der Sonnenuhr
•
»Back-up« Batterie für innere Uhr und Datum
•
Geignet für tropischen und Wüstenbedingungen
•
Hergestellt in Slowenien (EU)
Technische Daten:
Arbeitsprotokoll
Horizontale Drehung
Inklination(Aufsatzwinkel des Motors)
Durchmesser der Motorwelle
Endzahnrad
Drehgeschwindigkeit
Speisung des Motors aus der Solarzelle
Verbrauch im Ruhestand
Verbrauch bei Funktion (bei 50W Solarzelle)
Stromverbrauch am Anfang
Temperaturbereich
Feuchtigkeit
Typ der Solaranschluss
Anschluss
Begrenzung OSTEN-WESTEN
Zeitintervall der Drehung
Höchstes Arbeitsdrehmoment de ausgehenden Welle
Zerstördrehmoment der Motorwelle
Vorgesehene Lebensdauer
•
Benutzungszweck
•
Für Netzinstallationen, wo die Solarzellen in Serie gebunden sind
•
Kleinere Solarelektrezitätswerke auf den Dächern von Gebäuden
•
Grössere Solarelektrizitätswerke auf grösseren Ebenen
•
Technische Daten für den SunTracer OG
•
Armbreite : 0.6m
•
Länge der Motorwelle: 560mm
•
Max. Dimension der Solarzelle: 1m x 0,6m Alurahmen, gebaut fürs Paneel bis zu 0,6m2 Oberfläche
•
Max. Gewicht der Solarzelle: 10 kg unter der Bedingung der Solarzellendrehung durch den Schwerpunkt
•
Dimensionen des verpackten Motors: 590(L) x 135(B) x 170(H)mm +590(L) x 135(B) x 35(H)mm
•
Gewicht des Produkts: 6kg
•
Höechstgeschwindigkeit des Windes: <160 km/h
2
Instructions for installation and use for Solar Motor SUNTRACER SM3SPMOG+ GER_V090807_14.doc
TM
MSCS
98° typisch (max. 100°)
75°
Ø40 mm Stahl
metallisches Schneckenrad
1.33°/s ±25% @17V & @100W Solarzellen& @-10°C
von 8 bis 43 VDC
20 mA ±25% @ 12V
<200 mA ±25% @ 50W Solarzelle
350 mA @ t<0,25s typisch
-25°C +70°C
0% do 100% relativer Tätigkeit
TYCO SOLARLOK
3x zweiadriger Kabel mit innerem Leiter Cu 4mm2
Endschalter, Programmbegrenzung
1-15 Minuten
35,9 Nm @17V & @0,5°/s (gemessen)
>200 Nm
20.000 Umdrehungen per 180° (90°V + 90°Z) bzw 10 Jahre
Werbung
Verwandte Anleitungen für Sat Control SunTracer OG
Inhaltszusammenfassung für Sat Control SunTracer OG
- Seite 1 Eigenschaften des Solarmotors SunTracer OG & SunTracer OG+ • Ein professioneller Motor der neuen Generation mit eingebauter Positionierung und Strukturhintergrund 3 8 3 1 0 6 3 9 0 1 3 6 5 3 8 3 1 0 6 3 9 0 1 3 5 8 zur automatischen Drehung der Solarzelle im regulierbaren Zeitintervall •...
-
Seite 2: Beschreibung
4. Scheibe M8 / (4 Stück) 12. Schrubenmutter M8 / (4 Stück) 5. Schraubenmutter / (4 Stück) 13. Solarschelle / (4 Stück) 6. Motor SunTracer OG / (1 Stück) 14. Schraube M6 x 12 / (4 Stück) B) BESCHREIBUNG 7. Scheibe M8 / (4 Stück) 15. - Seite 3 Sonnenaufgang bis zum Sonnenuntergang erhellen kann. Denn nur dadurch ist ihnen die grösste • Zur Verbindung des SunTracer OG - Solarmotors brauchen sie 1 Paar von Solarkabel, Querschnitt 4mm2 Ausbeute der Solarzelle garantiert. und geeignete Längen. Die Kabel bereiten sie nach dem folgenden Schema. Warnung: Konnektoren und Kabel sind nicht Teil des Solarmotors und sind in der Beschreibung nur wegen der Gesamtbeschreibung der Montage und des einfacheren Teilebestellens aufgeführt.
- Seite 4 Länge vor, aber nicht länger als 25m. G) ZUSAMMENSETZUNG DES MOTORS • Der SunTracer OG (+) Solarmotor stellen sie nach der Reihenfolge zusammen, wie es das nächste Bild aufzeigt • Die erste Nummer zeigt die Reihenfolge der Teilezusammensetzung, die zweite wieviele Teile zusammengesetzt werden müssen.
- Seite 5 H) EINSTELLUNG DER MOTORSCHELLSTRICHEINTEILUNG • Die Motorschelle stellen sie auf den Winkel ein, BEISPIEL: WINTER – der der geografischen Breite entspricht. Die NOVEMBER,DEZEMBER, geografische Breite in Grad ist die Einstellung der JANUAR, FEBRUAR an Motorschelle. Beispiel: Für die geografische geografische Breite 45° Breite 49°ist dies 49°.
- Seite 6 • Detail der Solarzellenanbringung mit scherenartigen Schellen auf die Tragarme. I) MOTORMONTAGE AUF DEN MAST UND DIE SOLARZELLEN AUF DEN MOTORWELLE SOWIE DIE AUSRICHTUNG DES MOTORS AUF DEN SÜDEN • Der zusammengesetzte SunTracer-Solarmotor OG+, danach drehen sie ihn gegen Süden und montieren ihn auf einen senkerechtstehenden Masten.
- Seite 7 J) VERBINDUNG MIT KABELN UND DER ANSCHLUSS • Verbinden sie die Kabel wie auf dem Bild aufgezeigt und schliessen sie sie an. • Hier schliessen sie den Minuspol - des Verbrauchers an • Hier schliessen sie das beigelegte RS232 Kommunikationskabel •...
- Seite 8 • Der Motor in Betrieb. • Vor der Vertigstellung versichern sich, dass der Solarmotor mit der Zelle in keine Wand oder eine andere Hinderung. anstösst. • Beim Anschluss begann der Motor mit einer äussersten Drehung nach Osten in die Ausgangsposition sich zu drehen.
- Seite 9 kurze Zeit der grüne LED Indikator aufleuchten und ihnen einen Hinweis geben, dass die Sonnenzeit gespeichert ist. Von dort an wird der Motor der Sonne richtig folgen, da seine innere Uhr an ihre Sonnenuhr angepasst wurde. • Anmerkung! Die vom Motor benutzte Sonnenuhr ist nicht die Uhr, die wir als Zeitangabe betrachten. Deshalb sollte es sie nicht stören, wenn sie in den Motor die Sonnenuhr bei idealer Rechtwinkligkeit der Zelle auf die Sonne gespeichert haben.
