N) FEHLERBESEITIGUNG
• Falls bei der Tätigkeit die Fehler auftreten, versuchen sie zuerst selbst die Fehler beseitigen. Zu ihrer
Hilfe dient die untere Tabelle der häufigsten Fehler beim Umgang und Lösungen.
Stand
Mögliche Ursache
Es funktioniert nichts
- falsche Kabelanschluss
- zu niedrige Spannung
- Solarmotor kaputt
- Motorwelle blockiert
Der Motor dreht sich zu
- inkorrekte Anbringung der Zelle
langsam
- zu grosse Last - zu grosse – zu schwere Solarzelle
Der Motor folgt versetzt der
- falsche Einstellung der Uhr (wiederholen sie den Vorgang der
Sonne
Uhrsynchronisierung)
Der Motor bewegt sich nicht
-
Die
symmetrisch
bis
zu
den
Synchronisierung
äusseren Punkten
ausgeführt. Sie können sie aber per Hand durch das folgende
Verfahren ausführen. Drucken sie die Taste (E oder W) und
schalten sie während der Motorbewegung die Batterie und die
Solarzelle ab.
Bei erneuter Einschaltung an die Batterie oder an Solarzelle wird
t der Motor seine Anfangsposition synchronisieren. Nach
Synchronisierung wiederholen sie die aktuelle Zeiteinstellung.
Sehr geehrter Kunde !
Falls es ihnen nicht gelungen ist, das System ins Stand zu setzen oder haben sie bei der Installation
Schwierigkeiten oder möchten sie uns nur ein Bescheid lassen, können sie den Kontakt mit uns nehmen:
• durch Skype oder Windows Live Messenger an unserer web Seite www.solar-motors.com
• Die Nummer der technischen Hilfe, die sie auf der ersten oder letzten Seite abgedruckt finden bzw.
+3864-281-6215
• oder schreiben sie an support@solar-motors.com, wo wir sie bei allen weiteren Schritten beraten
werden.
Wenn sie das System erfolgreich instand gesetzt haben und sie zufrieden sind, dann gratulieren wir
ihnen!
Ihr Hersteller »Sat Control d.o.o.«
Hersteller: SAT CONTROL d.o.o. Poženik 10, SI-4207 CERKLJE - SLOVENIA-EU
Tel: +386 4 281 62 00, Fax: +386 4 281 62 12
www.solar-motors.com,
mailto:support@sat-control.si
20
Installations und Gebrauchsanweisungem Solarmotor SUNTRACER SM3SPMOG+ DEU_V040309-M16-27B1.doc
inneren
Zähler
sind
nicht
synchronisiert.
wird
einmal
wöchentlich
SunTracer is registred trade mark of company S at Control.
®
©
All rights reserved.
Kopiranje je prepovedano. Proizvod je patentiran in zašciten z zakonom o avtorskih pravicah.
SunTracer je registrirana blagovna znamka podjetja Sat Control © Vse pravice pridržane
mit Zeitregulator und astronomische Positionierung für die automatische Drehung der
_________________________________________________________________________
Die
automatisch

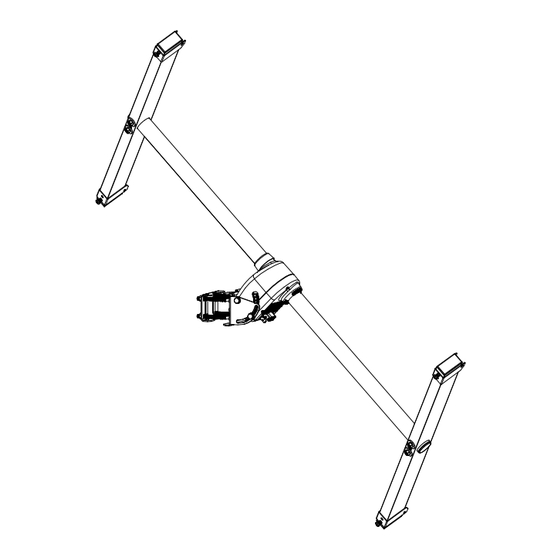

SunTracer
OG
in SunTracer
Solarzelle
INSTALLATIONS- UND
GEBRAUCHSANWEISUNGEN
3 8 3 1 0 6 3 9 0 1 3 6 5
3 8 3 1 0 6 3 9 0 1 3 5 8
OG+
