Inhaltszusammenfassung für WAGNER WallPerfect W 867 E I-Spray

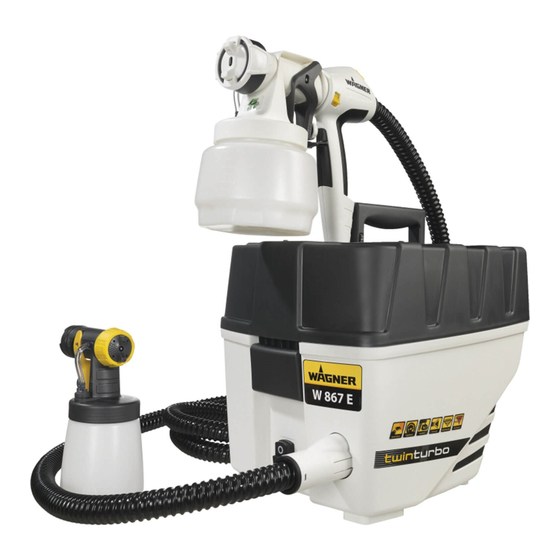

- Seite 1 Originalbetriebsanleitung WallPerfect 2 Jahre W 867 E Garantie I-Spray 2 years WARRANTY 2 ans de GARANTIE 2 ans de & GARANTIE D/GB/F/NL...
- Seite 2 WallPerfect W 867E I-Spray 24/25 Testposter Cover up ! 20-30 cm 0 - 10% Materialnr. 233 0627 EBSS...
- Seite 3 WallPerfect W 867E I-Spray...
- Seite 4 WallPerfect W 867E I-Spray...
- Seite 5 WallPerfect W 867E I-Spray 20-30 cm...
- Seite 6 WallPerfect W 867E I-Spray ü ü...
- Seite 7 WallPerfect W 867E I-Spray...
- Seite 8 WallPerfect W 867E I-Spray ................1 - 20 ................21 - 39 ................40 - 59 ................60 - 78 ..........82 (+*+ 6...
-
Seite 9: Inhaltsverzeichnis
WallPerfect W 867E I-Spray HERZLICHEN DANK FÜR IHR VERTRAUEN Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind überzeugt, dass es Ihnen viel Freude bereiten wird. Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten. -
Seite 10: Erklärung Der Verwendeten Symbole
WallPerfect W 867E I-Spray 2 Jahre Garantie ..............20 CE Konformitätserklärung . -
Seite 11: Elektrische Sicherheit
WallPerfect W 867E I-Spray Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. -
Seite 12: Verwendung Und Behandlung Des Elektrowerkzeugs
WallPerfect W 867E I-Spray Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. -
Seite 13: Sicherheitshinweise Für Spritzpistolen
WallPerfect W 867E I-Spray Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. - Seite 14 In diesem Falle Gerät ausschalten, Netzstecker ziehen und das Gerät mind. 30 Minuten abkühlen lassen. Überhitzungsursache abstellen, z. B. geknickter Schlauch, verschmutzter Luft lter, abgedeckte Schlitze zur Luftansaugung. Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, daß alle Sicherheitsvorschriften erfüllt sind.
-
Seite 15: Beschreibung/ Lieferumfang
WallPerfect W 867E I-Spray 4. Beschreibung/ Lieferumfang Beschreibung/ Lieferumfang (Abb. 1+2) Luftkappe Düse Überwurfmutter Sprühaufsatz Perfect Spray Abzugsbügel Materialmengenregulierung Pistolengri Luftmengenregulierung EIN / AUS Schalter Luftschlauch Tragegri Deckel Unterteil Hauptschalter Verschluss Behälter Pistolenhalter Ventil Belüftungsschlauch Sprühaufsatz WallPerfect I-Spray Luftschlauchanschluss Fixierung für Heizkörper-/ Detailsprühaufsatz (Zubehör) Ablagefach für Kleinteile Deckel Luft lterfach... -
Seite 16: Verarbeitbare Beschichtungssto E
WallPerfect W 867E I-Spray 6. Verarbeitbare Beschichtungssto e Innenwandfarbe (Dispersionen und Latexfarbe) Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen, 2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel. 7. Nichtverarbeitbare Beschichtungssto e Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und säurehaltige Beschichtungssto e. Brennbare Beschichtungssto e. -
Seite 17: Inbetriebnahme
WallPerfect W 867E I-Spray Sprühmaterial mit mindestens Zimmertemperatur führt zu einem besseren Sprühergebnis. 10. Inbetriebnahme Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt. ACHTUNG: Nicht auf das Gerät sitzen oder stehen. Kipp-/Bruchgefahr! Vor Ö... -
Seite 18: Einstellung Des Gewünschten Spritzbildes (Perfectspray Sprühaufsatz)
WallPerfect W 867E I-Spray Das beiliegende Übungsposter ist ideal, um sich mit der Bedienung der Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen, ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine Sprühprobe durchzuführen, um die Material- und Luftmenge für ein optimales Spritzbild zu ermitteln. -
Seite 19: Einstellung Der Luftmenge (Abb. 7, Pos 1)
WallPerfect W 867E I-Spray 14. Einstellung der Luftmenge (Abb. 7, Pos 1) Je nach Viskosität (Flüssigkeit) des zu versprühenden Materials und Bescha enheit des zu beschichtenden Objektes kann es vorteilhaft sein die Luftmenge zu variieren. Sehr dünn üssige Materialien wie z.B. wässrige Lasuren müssen nicht mit der maximalen Luftmenge zerstäubt werden. -
Seite 20: Arbeitsunterbrechung Bis 4 Stunden
WallPerfect W 867E I-Spray 16. Arbeitsunterbrechung bis 4 Stunden Gerät ausschalten. Bei längeren Pausen Behälter durch kurzes Aufdrehen und anschließendem Verschließen entlüften. Nach der Arbeitsunterbrechung Düsenö nungen reinigen. Beim Verarbeiten von 2 Komponenten Lacken, ist das Gerät sofort zu reinigen. 17. -
Seite 21: Zusammenbau
WallPerfect W 867E I-Spray Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe, Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen. (Abb. 16) Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem Tuch reinigen. Teile wieder zusammenbauen (siehe “Zusammenbau”). Zusammenbau Gerät darf nur mit unversehrter Membran (Abb. -
Seite 22: Wartung
WallPerfect W 867E I-Spray Zusammenbau Gerät darf nur mit unversehrter Membran (Abb. 15, C) betrieben werden. mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe Membran (Abb. 15, C) hierzu auch Markierung auf dem Pistolenkörper. Ventildeckel (Abb. 15, B) vorsichtig aufsetzen und zuschrauben. Belüftungsschlauch (Abb. -
Seite 23: Ersatzteile
WallPerfect W 867E I-Spray 22. Ersatzteile Ersatzteilliste Sprühaufsatz PerfectSpray (Abb. 24) Pos. Benennung Best. Nr. Sprühaufsatz Perfect Spray kpl. mit Behälter 600 ml 2309 365 Überwurfmutter 0417 319 Luftkappe 2305 129 Düse 2305 131 Düsendichtung 0417 706 O-Ring Sprühaufsatz 0417 308 Belüftungsschlauch, Ventildeckel, Membran 2304 027 Steigrohr (Perfect Spray) -
Seite 24: Zubehör
Für schwer erreichbare Stellen, z. B. Heizkörper, Schrankecken, Nischen etc. WallPerfect I-SpraySprühaufsatz incl. Behälter 1800 ml Zur Verarbeitung von Innenwandfarbe. 2326 477 Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter www.wagner-group.com/color 24. Umweltschutz Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten Wiederverwertung zugeführt werden. -
Seite 25: Behebung Von Störungen
WallPerfect W 867E I-Spray 26. Behebung von Störungen Störung Ursache Abhilfe Kein Beschichtungssto - Düse verstopft Reinigen austritt an der Düse Materialmengen- Nach rechts drehen (+) Einstellung zu weit nach links gedreht (-) Behälter anziehen Kein Druckaufbau im Behälter Behälter leer Nachfüllen Steigrohr lose Einstecken... -
Seite 26: Technische Daten
WallPerfect W 867E I-Spray Störung Ursache Abhilfe Beschichtungssto - Zuviel Beschichtungssto Materialmengeneinstell- Läufer aufgetragen schraube nach links drehen (-) Zuviel Abstand zum Spritzabstand verringern Beschichtungssto - Spritzobjekt zu groß Nebel (Overspray) Zuviel Materialmengeneinstell- Beschichtungssto - schraube nach links Auftrag drehen (-) Zu hohe Luftmenge Luftmengenregulierung nach links drehen (-) -
Seite 27: Information Zum Schwingungspegel
WallPerfect W 867E I-Spray Technische Daten Schalldruckpegel* 80 dB (A) Unsicherheit K = 4 dB Schallleistungspegel* 93 dB (A); Unsicherheit K = 4 dB < 2,5 m/s²; Unsicherheit K = 1,5 m/s² Schwingungspegel** Luftschlauchlänge 3,5 m Gewicht ca. 6,6 kg * Gemessen nach EN 50144-2-7:2000 ** Gemessen nach EN 60745-1 Information zum Schwingungspegel... -
Seite 28: Jahre Garantie
Die Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geö net wurde. Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht unter die Garantieleistungen.
