25A Mini Brushless Waterproof ESC
Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di Istruzioni
NOTICE
WARNING: Read the ENTIRE instruction manual
to become familiar with the features of the
All instructions, warranties and other collateral
product before operating. Failure to operate the product
documents are subject to change at the sole discretion
correctly can result in damage to the product, personal
of Horizon Hobby, LLC. For up-to-date product literature,
property and cause serious injury.
visit horizonhobby.com and click on the support tab for
this product. This is a sophisticated hobby product. It must be
operated with caution and common sense and requires
MEANINg Of SpECIAl lANguAgE
some basic mechanical ability. Failure to operate this
The following terms are used throughout the product
Product in a safe and responsible manner could result
literature to indicate various levels of potential harm
in injury or damage to the product or other property.
when operating this product:
This product is not intended for use by children without
NOTICE: Procedures, which if not properly followed, direct adult supervision. Do not attempt disassembly,
use with incompatible components or augment product
create a possibility of physical property damage AND a
little or no possibility of injury. in any way without the approval of Horizon Hobby, LLC.
This manual contains instructions for safety, operation
CAUTION: Procedures, which if not properly followed,
and maintenance. It is essential to read and follow all
create the probability of physical property damage AND
the instructions and warnings in the manual, prior to
a possibility of serious injury.
assembly, setup or use, in order to operate correctly and
WARNING: Procedures, which if not properly followed,
avoid damage or serious injury.
create the probability of property damage, collateral
damage, and serious injury OR create a high probability Age Recommendation: Not for children under 14
of superficial injury. years. This is not a toy.
WATErprOOf COMpONENT • 2 hours continuous operation in heavy fog (95%
humidity, saturated air, condensing water).
Your new Horizon Hobby ® Dynamite ® 25A Mini Brushless
• 1 hour continuous operation in light rain (<0.10 in/2.5mm
Waterproof ESC has been designed and built to allow you
to operate the product in many "wet conditions", including per hour).
• 15 minutes continuous operation in heavy rain (>0.30
puddles, creeks, wet grass, snow and even rain.
in/7.6mm per hour).
While waterproof, this component has not been designed
• 1 hour continuous operation in light sleet (<0.10
to be immersed in water for long periods of time and
in/2.5mm per hour).
should NOT be treated like a submarine. In addition, most
• 1 hour continuous operation in light snow (<0.25
metal parts, including any screws and nuts, as well as the
in/6.35mm per hour).
contacts in the electrical cables, will be susceptible to
• 45 minutes continuous operation in standing or running
corrosion if additional maintenance is not performed after
fresh water (the water level should always remain
running in wet conditions.
below the vehicle frame), or constant splashing water,
To maximize the long-term performance of your ESC
without any immersion of waterproof component(s).
and to keep the warranty intact, it should only be used
• 5 minutes continuous operation in standing or running
as described in the "Usage Conditions" section of
fresh water (the water level should never rise higher
this manual. Additionally, the procedures described in
than 0.5 in (about 10mm) above the vehicle frame),
the "Wet Conditions Maintenance" section must be
constant splashing water, or frequent, intermittent
performed regularly if you choose to run in wet conditions.
immersion of waterproof component(s).
If you are not willing to perform the additional care and
• 1 hour continuous operation in damp sand, dirt, mud
maintenance required, then you should not operate your
or snow (the material level should always be below
vehicle in those conditions.
the vehicle frame), constant splatter without any
immersion or coverage of waterproof component(s).
CAUTION: Failure to exercise caution while
using this product and comply with the following
Furthermore, when appropriate maintenance procedures
precautions could result in product malfunction (as described below) are performed promptly following
and/or void the warranty.
exposure, the ESC will remain best protected from
corrosion or other long-term, water-related damage.
gENErAl prECAuTIONS
WET CONDITIONS MAINTENANCE
• Read through the wet conditions maintenance
• Gently rinse the mud and dirt off the ESC with a
procedures and make sure that you have all the tools
garden hose.
you will need to properly maintain your ESC.
• Remove the battery pack(s) and dry the contacts.
• Do not operate your ESC where it could come in
• If you have an air compressor or a can of compressed
contact with salt water (ocean water or water on
air available, blow off the ESC to help remove any
salt-covered roads), contaminated or polluted water.
water that may have gotten into small crevices or
Salt water is very conductive and highly corrosive, so
corners. Dry any water that may be inside a recessed
use caution.
connector housing.
uSAgE CONDITIONS
• Let the ESC air dry before you store it. Water may
Your ESC will operate successfully in any of the following,
continue to seep or evaporate out of tight areas for a
individual-usage scenarios:
few hours.
• 2 hours continuous operation in damp grass or vegetation.
NOTICE: Never use a pressure washer to clean your vehicle.
NOTICE: This ESC is waterproofed for use in wet conditions. Make sure the other components in your vehicle are
waterproof or water-resistant before driving in wet conditions.
SpECIfICATIONS
Type Sensorless Brushless
Constant/Peak 25A/90A
Resistance 0.005 Ohms
Operation Proportional forward/Proportional reverse with braking delay
Battery Type/Input Voltage 2S–3S (7.4V–11.1V) Li-Po; 4C–9C (4.8V–12.6V) Ni-MH/Ni-Cd
Motor Type 2040 size or similar
BEC Output 6V/1A
Overload Protection Thermal
Dimensions 36mm x 28mm x 21mm (1.42 in x 1.10 in x 0.83 in)
Weight 38 g (1.34 oz)
Battery Connector EC3 connector
™
Motor Connector 3.5mm bullet
© 2014 Horizon Hobby, LLC. Dynamite, EC3, Horizon Hobby and the Horizon Hobby Logo are trademarks or registered trademarks of Horizon Hobby, LLC.
QuICk STArT
The quick start setup guide will get you running quickly using the ESC's default settings.
1. Mount the ESC and motor in the vehicle. 4. Ensure the ESC switch is OFF.
2. Connect the ESC to the motor. 5. Connect a fully charged battery to the ESC. Power ON
the ESC.
3. Connect the ESC receiver lead to CH2 on your receiver.
6. Calibrate the ESC to the transmitter.

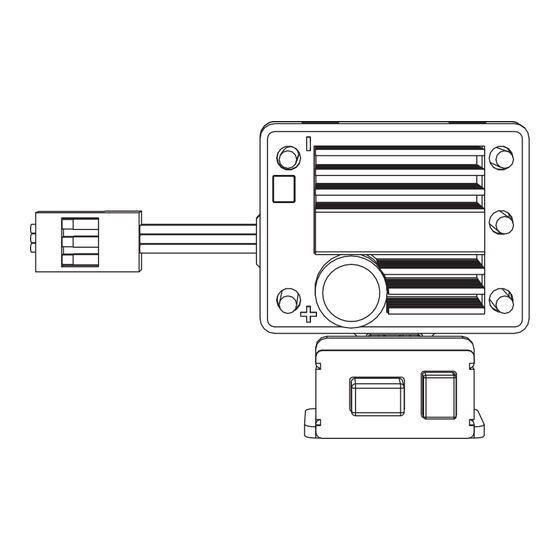

MOuNTINg ThE SpEED CONTrOl
1. Mount the ESC in the location specified by your vehicle's instruction manual. Use double-sided foam tape
(DYN2266/DYN2267) or hook and loop tape (DYNK0300) to secure the ESC in position.
Ensure all wiring connections can be reached prior to mounting.
2. The switch can be mounted to the side of the ESC with the slide mount. Or use double-sided foam tape or hook
and loop tape to secure the switch in a convenient location in the vehicle.
WIrINg DIAgrAM
Battery
Servo
Motor
CH1
Receiver
CH2
Speed Control
CONNECTINg ThE ESC
Connect the three bullet connectors to the motor in any order. If the motor spins in the wrong direction, simply switch
any two bullet connectors.
NOTICE: Always disconnect the battery from the ESC when you have finished operating your vehicle. The ESC's
switch only controls power to the receiver and servos. The ESC will continue to draw current when connected to the
battery, resulting in possible damage to the battery through over-discharge.
ESC CAlIBrATION prOCEDurE 4. Calibrate the throttle points by pressing the SET button
once after each step.
Ensure proper ESC function by calibrating the ESC to your
• N eutral point (1 flash) - leave the throttle at rest,
transmitter inputs.
untouched
1. Power OFF the ESC.
• Full throttle (2 flashes) - pull the throttle fully back
2. Ensure your transmitter is powered ON, the throttle is
not reversed, the throttle trim is neutral and the throttle • F ull brakes/reverse (3 flashes) - push the throttle
fully forward
travel range is at 100%. Disable any special functions
such as ABS, etc.
5. The motor will run 3 seconds after the last step is
3. Press the SET button while powering on the ESC. completed.
Release the button as soon as the red LED starts to
flash.
BATTErY ChEMISTrY
The ESC comes from the factory in Li-Po Mode. To change battery chemistry:
1. Keep the throttle at neutral and power ON the ESC.
2. Press and hold the Battery Chemistry Button on the power switch for 3 seconds. The LED flashes the current
battery chemistry (red = Ni-MH, green = Li-Po).
3. Continue holding the Battery Chemistry Button for another 6 seconds. The ESC changes battery chemistry and
the LED flashes the new battery chemistry.
4. Power OFF the ESC. The ESC saves the setting until it is changed.
Revised 07/14 | 44436.1
hINWEIS
WARNUNG: Lesen
Bedienungsanleitung, um sich vor dem Betrieb mit
Alle Anweisungen, Garantien und anderen zugehörigen
den Produktfunktionen vertraut zu machen. Wird das Produkt
Dokumente können im eigenen Ermessen von Horizon
nicht korrekt betrieben, kann dies zu Schäden am Produkt
Hobby, LLC jederzeit geändert werden. Die aktuelle
oder persönlichem Eigentum führen oder schwere
Produktliteratur finden Sie auf horizonhobby.com unter
Verletzungen verursachen.
der Registerkarte „Support" für das betreffende Produkt.
Dies ist ein hochentwickeltes Hobby-Produkt. Es
SpEzIEllE BEDEuTuNgEN
muss mit Vorsicht und gesundem Menschenverstand
Die folgenden Begriffe werden in der gesamten
betrieben werden und benötigt gewisse mechanische
Produktliteratur verwendet, um auf unterschiedlich
Grundfähigkeiten. Wird dieses Produkt nicht auf eine
hohe Gefahrenrisiken beim Betrieb dieses Produkts
sichere und verantwortungsvolle Weise betrieben, kann
hinzuweisen:
dies zu Verletzungen oder Schäden am Produkt oder anderen
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt Sachwerten führen. Dieses Produkt eignet sich nicht für die
werden, können sich möglicherweise Sachschäden UND Verwendung durch Kinder ohne direkte Überwachung eines
Erwachsenen. Versuchen Sie nicht ohne Genehmigung
geringe oder keine Gefahr von Verletzungen ergeben.
durch Horizon Hobby, LLC, das Produkt zu zerlegen, es
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt
mit inkompatiblen Komponenten zu verwenden oder auf
werden, ergeben sich wahrscheinlich Sachschäden UND
jegliche Weise zu erweitern. Diese Bedienungsanleitung
die Gefahr von schweren Verletzungen.
enthält Anweisungen für Sicherheit, Betrieb und Wartung.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt
Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung
werden, ergeben sich wahrscheinlich Sachschäden,
oder Verwendung alle Anweisungen und Warnhinweise
Kollateralschäden und schwere Verletzungen ODER mit
im Handbuch zu lesen und zu befolgen, damit es
hoher Wahrscheinlichkeit oberflächliche Verletzungen.
bestimmungsgemäß betrieben werden kann und Schäden
oder schwere Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist
kein Spielzeug.
WASSErfESTE kOMpONENTEN • 1 Stunde Dauerbetrieb in leichtem Regen (<2,5mm per
Ihr neues Horizon Hobby Dynamite 25A Mini Brushless Stunde).
®
• 15 Minuten Dauerbetrieb in schweren Regen (>7,6mm
Waterproof ESC wurde entwickelt und gebaut um den Betrieb
bei nassen Bedingungen inklusive Pfützen, Bächen, nassem per Stunde).
• 1 Stunde Dauerbetrieb in leichtem Graupel (<2,5mm
Gras, Schnee oder sogar Regen ermöglichen.
per Stunde).
Diese Komponenten sind jedoch nicht dafür geeignet längere
• 1 Stunde Dauerbetrieb in leichtem Schnee (<6,35mm
Zeit unter Wasser getaucht zu werden und sollten daher NICHT
per Stunde).
wie ein U-Boot behandelt werden. Dazu sind die meisten
• 45 Minuten Dauerbetrieb in stehenden oder fließendem
Metallteile wie auch Schrauben und Muttern, elektrische
Frischwasser (die Wasserhöhe darf dabei nicht höher als
Kabel anfällig für Korrosion, wenn nach dem Betrieb in nasser
die untere Rahmenhöhe sein) Spritzwasser oder häufiges
Umgebung keine zusätzliche Wartung durchgeführt wird.
Ein- und austauchen der wasserdichten Komponenten.
Um die Langzeitleistung und die Garantie ihres Regler
• 5 Minuten Dauerbetrieb in Süßwasser (die
zu erhalten müssen Sie die Wartung wie in der
Wasserhöhe darf die untere Chassiskante um max.
Wartungsanleitung nach Fahrten in nasser Umgebung
10mm übersteigen), bei kontinuierlichem Kontakt mit
beschrieben durchführen. Sollten Sie diese zusätzliche
Spritzwasser oder bei ständigem kurzen Eintauchen
Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter
der wasserdichten Komponenten.
diesen Bedingungen nicht betreiben.
• 1 Stunde Dauerbetrieb in Sand, Matsch oder Schnee
ACHTUNG: Unaufmerksamkeit während des
(die Höhe darf nie über die Rahmenhöhe steigen) oder
Betriebes des Produktes in Zusammenhang mit den
Dauerspritzer ohne Eindringen oder Abdecken der
folgenden Sicherheitshinweisen kann zu
wasserfesten Komponenten.
Fehlfunktionen und dem Verlust der Garantie führen.
Wenn dann unverzüglich darauf folgend die geeigneten
beschriebenen Wartungsmaßnahmen durchgeführt werden ist:
AllgEMEINE SIChErhEITShINWEISE
Regler gut gegen Korrosion und Wasserschäden geschützt.
• Bitte lesen Sie sich die Wartungsanleitung nach Fahrten
WArTuNg NACh fAhrTEN IN NASSEr
in nasser Umgebung sorgfältig durch und stellen sicher,
uMgEBuNg
dass Sie alle Werkzeuge für eine Wartung des Regler.
• Entfernen Sie mit einem Gartenschlauch vorsichtig
• Betreiben Sie ihr Regler nicht wo es in Kontakt mit
Dreck und Schmutz von ihrem Regler.
Salzwasser kommen kann (Meerwasser oder mit
• Nehmen Sie die Akkus aus dem Fahrzeug heraus und
Salz bedeckte Straßen, schmutziges oder belastetes
trocknen die Kontakte.
Wasser) Salzwasser ist sehr leitend und stark
• Sollten Sie einen Kompressor oder Druckluft zur Hand
korrosionsfördernd, sein Sie daher bitte sehr achtsam.
haben blasen Sie die Innenräume, Ritzen und Spalten
NuTzuNgSBEDINuNgEN
des Regler aus. Trocknen Sie alle Anschlüsse und
Ihr Regler kann erfolgreich unter folgenden Bedingungen
Stecker sorgfältig.
in einem der folgenden Szenarios eingesetzt werden:
• Lassen Sie ihren Regler an der Luft trocknen bevor Sie
• 2 Stunden Dauerbetrieb in taubedeckten Gras oder anderer
ihn einlagern. Wasser kann für einige Stunden aus
Vegetation.
dem Fahrzeug heraus tropfen.
• 2 Stunden Dauerbetrieb in dichtem Nebel (95%
HINWEIS: Verwenden Sie niemals einen
Luftfeuchtigkeit, gesättigter Luft Kondenswasser.
Hochdruckreiniger um ihr Fahrzeug zu reinigen.
HINWEIS: Dieser Regler ist wassergeschützt für den Einsatz in nasser Umgebung. Stellen Sie sicher das andere
Komponenten in ihrem Fahrzeug wasserdicht oder wassergeschützt sind, bevor Sie in nasser Umgebung fahren.
SpEzIfIkATIONEN
Typ Sensorlos Brushless
Dauerstrom 25A/90A
Widerstand 0,005 Ohm
Betrieb Proportional vorwärts/rückwärts mit Bremsverzögerung
Akkutyp Eingangsspannung 2S–3S (7,4V–11,1V) Li-Po; 4–9 zellen (4,8V–12,6V) Ni-MH/Ni-Cd
Motortyp 2040 Größe oder ähnlich
BEC Ausgang 6V/1A
Überlastschutz Thermisch
Maße 36mm x 28mm x 21mm
Weight 38 g
Akkustecker EC3 Anschlußstecker
Motoranschluß 3,5mm Kontakt Stecker
WATERPROOF
LI-PO/NI-MH
QuICk STArT
Sie die GESAMTE
Die Quick Start Anleitung hilft ihnen mit den Standardeinstellungen schnell auf die Piste.
1. Montieren Sie den Regler und Motor im Fahrzeug. 4. Stellen Sie sicher dass der Reglerschalter AUS (OFF) ist.
2. Schließen Sie den Regler am Motor an. 5. Schließen Sie einen vollständig geladenen Akku an
den Regler an und schalten den Regler ein (ON).
3. Schließen Sie den Regler am Kanal 2 des Empfängers an.
6. Kalibrieren Sie den Regler am Sender.
EINBAu DES rEglErS
1. Montieren Sie den Regler dort wie in der Bedienungsanleitung des Fahrzeuges beschrieben. Verwenden Sie für die
Befestigung die Montagehilfe, doppelseitiges Schaumklebeband (DYN2266/DYN2267) oder Klettband (DYNK0300).
Überprüfen Sie vor der Montage ob alle Kabellängen ausreichend sind.
2. Der Schalter kann in der Halterung an der Seite des Reglers montiert werden. Alternativ können Sie ihn auch an
gewünschter Position mit doppelseitigem Klebeband befestigen.
kABElDIAgrAMM
Akku
Servo
K 1
Empfänger
K 2
ANSChluSS DES rEglErS
Schließen Sie die drei Goldkontaktstecker in beliebiger Reihenfolge an. Sollte der Motor in die falsche Richtung
drehen, tauschen Sie einfach zwei der Steckverbindungen.
HINWEIS: Trennen Sie nach dem Fahren immer den Akku vom Regler. Der Schalter der Reglers schaltet nur den
Strom vom Empfänger und Servos. Der Regler zieht weiterhin Strom wenn der Akku angeschlossen bleibt, was zu
möglicher Tiefentladung und Beschädigung des Akkus führen könnte.
kAlIBrIErEN DES rEglErS 4. Kalibrieren Sie die Gaspunkte durch drücken des SET
Button nach jedem Schritt.
Überprüfen Sie die Reglerfunktion bevor Sie den Regler
• N eutral Stellung (1 Blinken) lassen Sie den Gashebel
mit den Sendereingaben kalibrieren.
unberührt.
1. Schalten Sie den Regler/ESC aus.
• Vollgas (2 x Blinken) Steuern Sie Vollgas
2. Stellen Sie bitte sicher, dass der Sender eingeschaltet,
der Gaskanal nicht reversiert, die Gastrimmung auf • V ollbremsung/Rückwärts (3 Blinken) Steuern Sie voll
Rückwärts
Neutral und der Servoweg auf 100% steht. Deaktivieren
Sie alle Sonderfunktionen wie ABS et.
5. Der Motor läuft 3 Sekunden nachdem die letzte
3. Drücken Sie den SET Button während Sie den Regler Einstellung durchgeführt wurde.
einschalten.
AkkuWAhlSChAlTEr
Der Regler ist ab Werk auf den Betrieb mit Li-Po Akkus eingestellt. Um den Akkutyp zu ändern:
1. Stellen Sie das Gas auf Neutral und schalten den Regler ein.
2. Drücken und halten Sie den Akkuwahlschalter (Battery Chemistry Button) auf dem Einschalter für 3 Sekunden
gedrückt. Die LED zeigt mit der Farbe den gewählten Akkutyp an.
3. Halten Sie den Akkuwahlschalter für weitere 6 Sekunden gedrückt. Der Regler ändert den Akkutyp und die LED
zeigt die Farbe des neuen Akkutyps.
4. Schalten Sie den Regler aus. Der Regler speichert die Einstellungen bis sie wieder geändert werden.
BRUSHLESS SURFACE
Motor
Regler
(DYNS1425)
