4.8

Pumpensteuerung -mono

In diesem Kap. wird die Pumpensteuerung -mono erklärt.

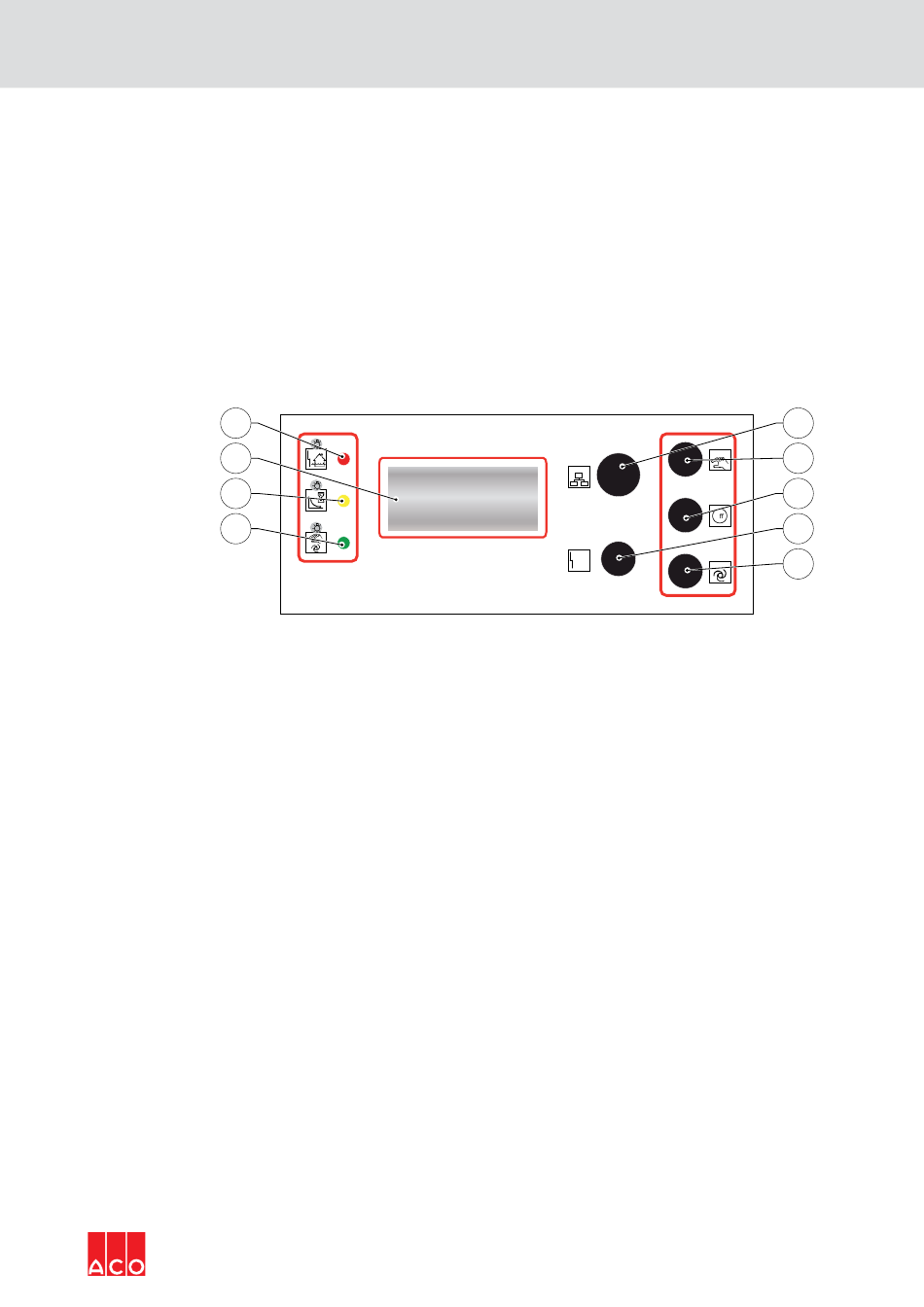

4.8.1 Übersicht der Bedien- und Anzeigeelemente
Folgende Abb. zeigt den Aufbau der Pumpensteuerung -mono bzw. die Lage der
einzelnen Bedien- und Anzeigeelemente und ermöglicht eine eindeutige Zuordnung der
Beschreibungen in den weiteren Kap.
9
8
7
6
1 = Drehknopf: Anzeige/
Menüauswahl
2 = Taster: Handbetrieb
Kreiselpumpe
3 = Taster: Automatischer
Betrieb aus

Abb. 4: Bedienung Pumpensteuerung -mono

menu
reset
enter
4 = Taster: Quittierung der
Störung und Einstellung
der Werte
5 = Taster: Automatischer
Betrieb ein
6 = LED: Betriebsart Kreisel-
pumpe
Produktbeschreibung
1
2
manual
3
o
4
5
auto
7 = LED: Betrieb Kreisel-
pumpe
8 = Anzeigenfeld
9 = LED: Sammelstör-
meldung
