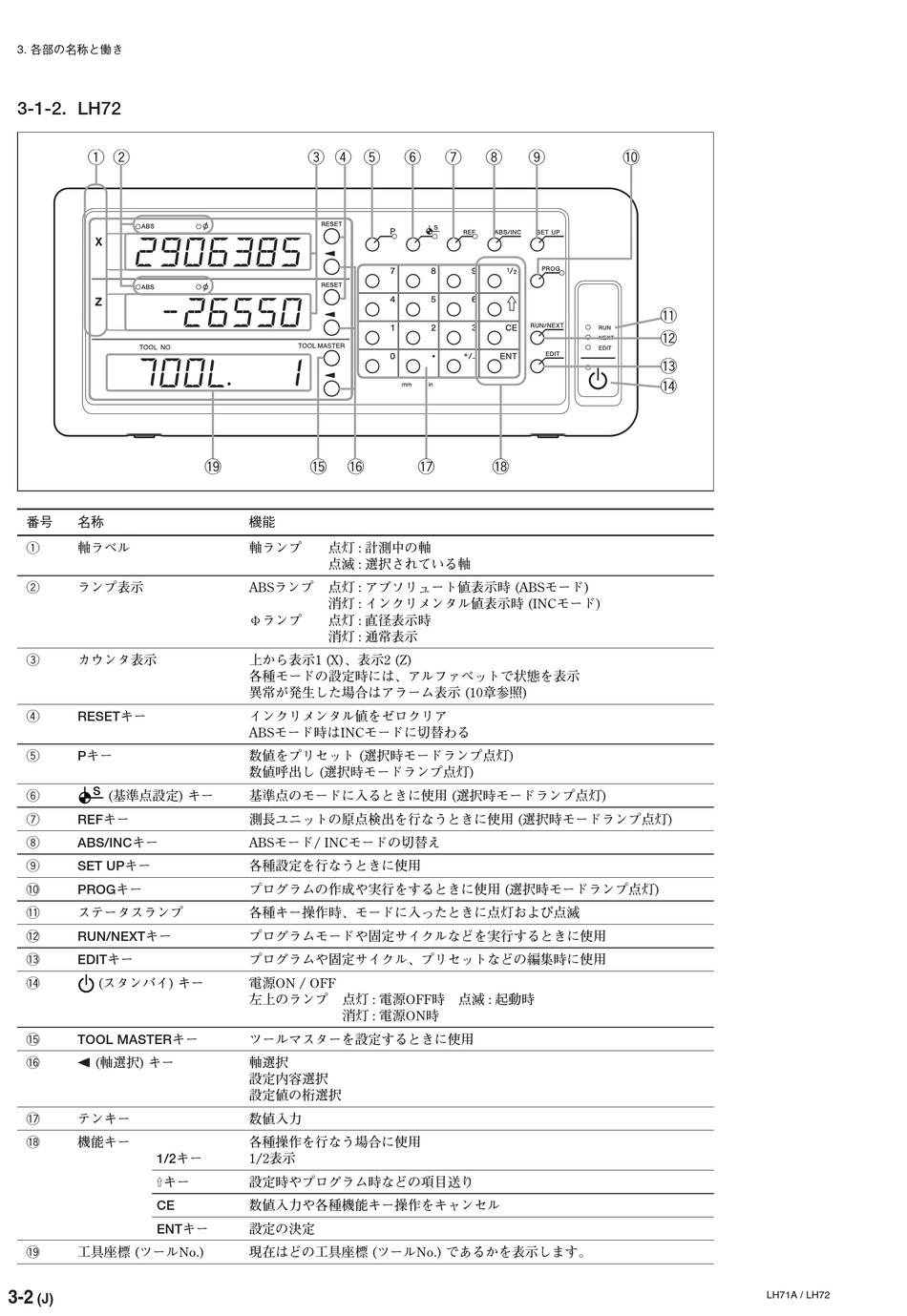

3. 各部の名称と働き

3-1-2. LH72

q w
番号 名称
q
軸ラベル
w
ランプ表示
e
カウンタ表示
r
RESETキー
t
Pキー
y
(基準点設定) キー
u
REFキー
i
ABS/INCキー
o SET UPキー
!0
PROGキー
!1
ステータスランプ
!2
RUN/NEXTキー
!3
EDITキー
!4
(スタンバイ) キー
!5
TOOL MASTERキー
!6
/ (軸選択) キー
!7
テンキー
!8
機能キー
1/2キー
Eキー
CE
ENTキー
!9
工具座標 (ツールNo.)
3-2
(J)
e r t
!9 !5 !6
機能
軸ランプ 点灯 : 計測中の軸
点滅 : 選択されている軸
ABSランプ 点灯 : アブソリュート値表示時 (ABSモード)
消灯 : インクリメンタル値表示時 (INCモード)
Φランプ 点灯 : 直径表示時
消灯 : 通常表示
上から表示1 (X)、表示2 (Z)
各種モードの設定時には、アルファベットで状態を表示
異常が発生した場合はアラーム表示 (10章参照)
インクリメンタル値をゼロクリア
ABSモード時はINCモードに切替わる
数値をプリセット (選択時モードランプ点灯)
数値呼出し (選択時モードランプ点灯)
基準点のモードに入るときに使用 (選択時モードランプ点灯)
測長ユニットの原点検出を行なうときに使用 (選択時モードランプ点灯)
ABSモード/ INCモードの切替え
各種設定を行なうときに使用
プログラムの作成や実行をするときに使用 (選択時モードランプ点灯)
各種キー操作時、モードに入ったときに点灯および点滅
プログラムモードや固定サイクルなどを実行するときに使用
プログラムや固定サイクル、プリセットなどの編集時に使用
電源ON / OFF
左上のランプ 点灯 : 電源OFF時 点滅 : 起動時
消灯 : 電源ON時
ツールマスターを設定するときに使用
軸選択
設定内容選択
設定値の桁選択
数値入力
各種操作を行なう場合に使用
1/2表示
設定時やプログラム時などの項目送り
数値入力や各種機能キー操作をキャンセル
設定の決定
現在はどの工具座標 (ツールNo.) であるかを表示します。
y u i o
!7 !8
!0
!1
!2
!3
!4
LH71A / LH72
