AUDIOSIGNALKABEL
Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-
Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf
derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des
Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder
umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern.
HOCHPEGELEINGÄNGE
Die Hochpegeleingänge (HIGH IN, Abb. 1,1 und 1,11) dienen zur Ansteuerung des Verstärkers mittels Laut-
sprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt.
Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten
hochwertigen Lautsprecherkabel bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passen-
den Lautsprecherkabel mit den Kabeln des beiliegenden HIGH IN-Steckers wie unten beschrieben.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und Cinch-Eingänge gleichzeitig. Dies könnte den
Verstärker ernsthaft beschädigen. Die Lautsprecherkabel des HIGH IN-Steckers dürfen keinesfalls Verbindung
zur Masse (GND) haben.
BEDIENELEMENTE
EINGANGSEMPFINDLICHKEIT CH1&2 + CH3&4
Drehen Sie den Regler GAIN (Abb. 1,6, oder 1,8) gegen den Uhrzeigersinn auf die MIN Position. Dann dre-
hen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie
langsam den Regler GAIN (Abb. 1,6 oder 1,8) im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzer-
rungen hören. Dann drehen Sie den Regler GAIN ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
REGELBARER HOCHPASSFILTER CH1&2 + CH3&4
Sollte der Verstärker zum Betreiben von Mittel-/Hochton-Lautsprechern benutzt werden, stellen Sie den Schal-
ter X-OVER (Abb.1,3 oder 1,9) auf HPF. Stellen Sie dann am Regler HPF (Abb.1,2 oder 1,10) die gewünschte
Trennfrequenz ein. Somit werden nur die Frequenzen oberhalb der eingestellten Trennfrequenz verstärkt.
Dadurch können Verzerrungen und die Überlastung bei tieferen Frequenzen minimiert werden. Ein guter Start-
wert zum Ermitteln des geeigneten Werts liegt bei 125 Hz.
Bei großen Lautsprechern ab 20 cm stellen Sie den Schalter X-OVER (Abb.1,3 oder 1,9) auf FULL. Die Regler
HPF (Abb.1,2 oder 1,10) sind dann ohne Funktion.
REGELBARER TIEFPASSFILTER CH3&4
Sollten die Kanäle CH3&4 zum Betreiben eines Subwoofers benutzt werden, stellen Sie den Schalter X-OVER
(Abb.1, 3) auf LPF. Stellen Sie dann am Regler LPF (Abb.1,4) die gewünschte Trennfrequenz ein. Somit wer-
den nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser
und leistungsfähiger.
SCHALTBARER BASS EQ CH3&4
Mit dem BASS EQ Schalter (Abb.1,5) können Sie eine stufenweise Anhebung des Basspegels erreichen und
um 6 dB oder 12 dB bei 45 Hz erhöhen. Achtung: Benutzen Sie diesen Schalter mit Bedacht!

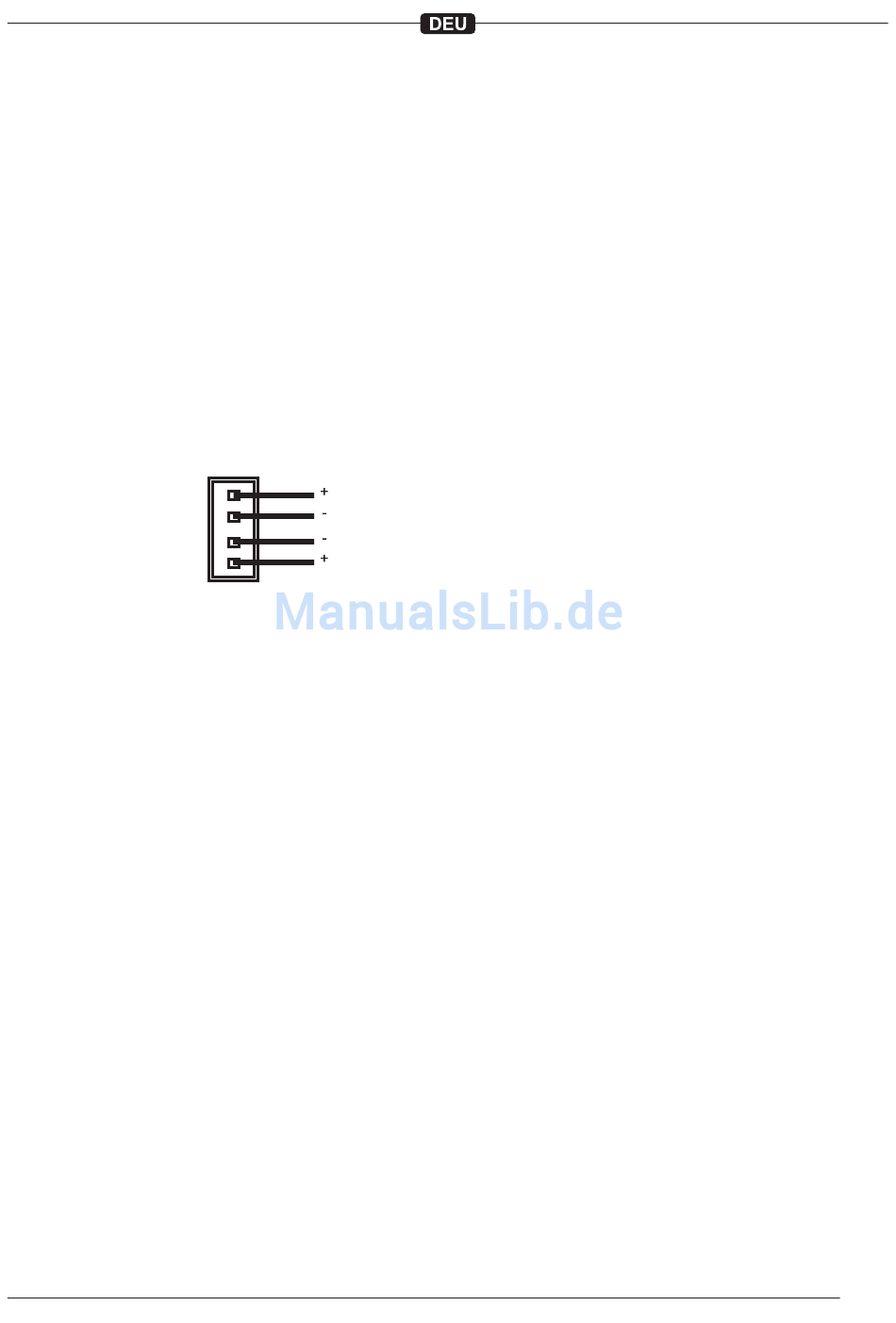

grau = Lautsprecher - rechts - plus
braun = Lautsprecher - rechts - minus
weiß = Lautsprecher - links - minus
grün = Lautsprecher - links - plus
5
