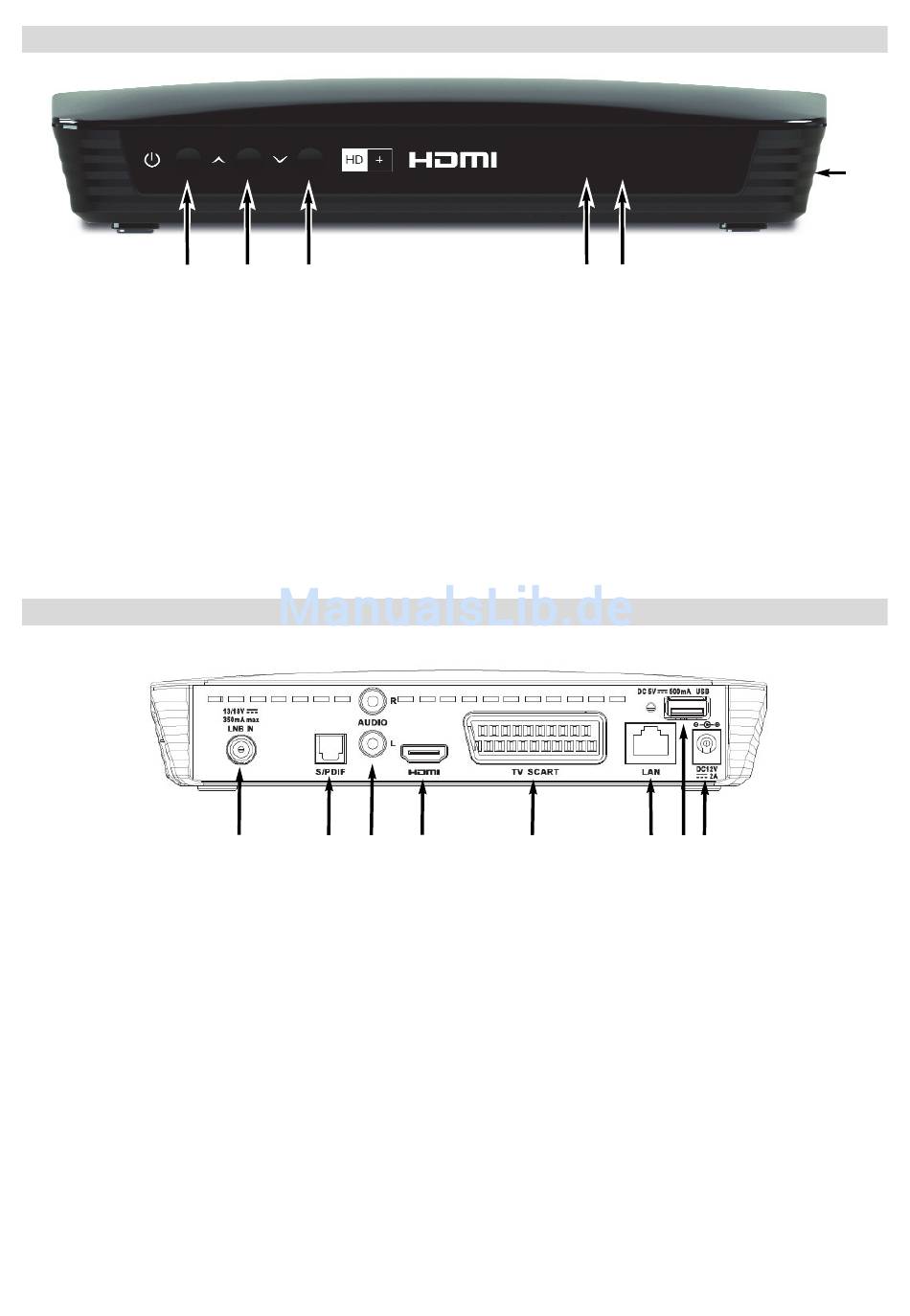

4.2 Bedienfeld der Receiver-Vorderseite

1
1. Ein-/Standby-Taste
2. Programm + Taste
3. Programm - Taste
4. Betriebs LED (GRÜN, wenn Fernbedienimpulse empfangen werden. ROT, wenn der
Receiver im Bereitschaftsmodus (Standby) ist.
5. Infrarot-Empfänger
6. Smartcard Einschub (Die HD + Smartcard muss in Pfeilrichtung, und mit den
Metallkontakten nach unten eingelegt werden)
4.3 Anschlüsse auf der Rückseite
1. LNB IN - Antenneneingang für den Anschluss einer Satellitenanlage (Strom max. 350 mA).
2. S/PDIF - Optischer Digitalausgang*.
3. Analoger Audioausgang
4. HDMI-Buchse für den Anschluss eines HD-kompatiblen TV-Gerätes*/**.
5. SCART-Buchse für den Anschluss eines nicht HD-fähigen TV-Gerätes.
6. Ethernet RJ45.
7. USB-Anschluss für externe USB-Speichermedien.
8. Anschluss-Buchse für die Stromversorgung (12V DC 2A).
*Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.
**HDMI, das HDMI-Logo und High Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI
Licensing LLC.
2
3
2 3
1
4
4 5
8
5
7 8
6
6
