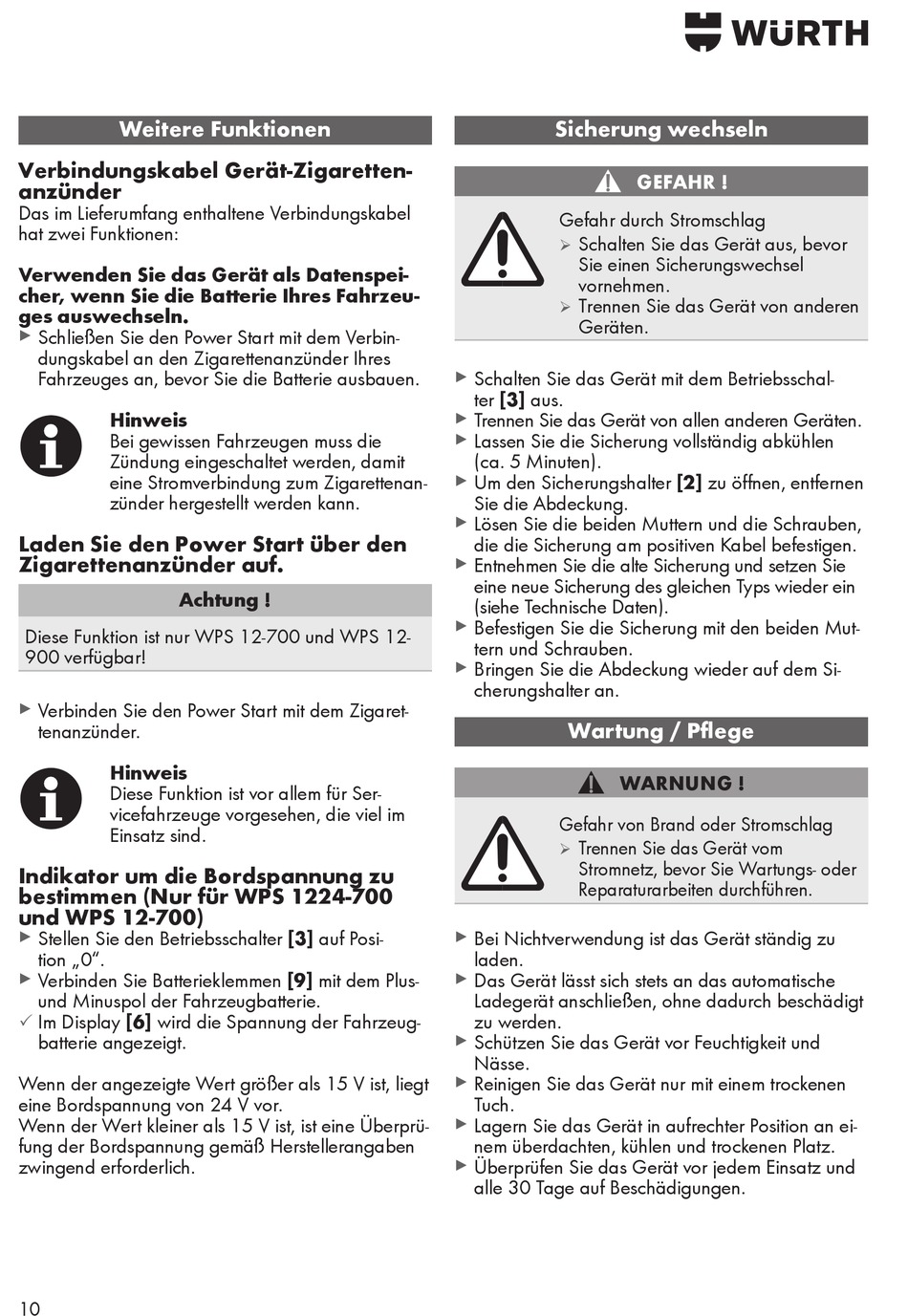

Weitere Funktionen

Verbindungskabel Gerät-Zigaretten-
anzünder
Das im Lieferumfang enthaltene Verbindungskabel
hat zwei Funktionen:
Verwenden Sie das Gerät als Datenspei-
cher, wenn Sie die Batterie Ihres Fahrzeu-
ges auswechseln.
▸
Schließen Sie den Power Start mit dem Verbin-
dungskabel an den Zigarettenanzünder Ihres
Fahrzeuges an, bevor Sie die Batterie ausbauen.
Hinweis
Bei gewissen Fahrzeugen muss die
Zündung eingeschaltet werden, damit
eine Stromverbindung zum Zigarettenan-
zünder hergestellt werden kann.
Laden Sie den Power Start über den
Zigarettenanzünder auf.
Achtung !
Diese Funktion ist nur WPS 12-700 und WPS 12-
900 verfügbar!
▸
Verbinden Sie den Power Start mit dem Zigaret-
tenanzünder.
Hinweis
Diese Funktion ist vor allem für Ser-
vicefahrzeuge vorgesehen, die viel im
Einsatz sind.
Indikator um die Bordspannung zu
bestimmen (Nur für WPS 1224-700
und WPS 12-700)
▸
Stellen Sie den Betriebsschalter [3] auf Posi-
tion „0".
▸
Verbinden Sie Batterieklemmen [9] mit dem Plus-
und Minuspol der Fahrzeugbatterie.
Im Display [6] wird die Spannung der Fahrzeug-
3
batterie angezeigt.
Wenn der angezeigte Wert größer als 15 V ist, liegt
eine Bordspannung von 24 V vor.
Wenn der Wert kleiner als 15 V ist, ist eine Überprü-
fung der Bordspannung gemäß Herstellerangaben
zwingend erforderlich.
10

Sicherung wechseln

Gefahr durch Stromschlag
Schalten Sie das Gerät aus, bevor
¾
Sie einen Sicherungswechsel
vornehmen.
Trennen Sie das Gerät von anderen
¾
Geräten.
▸
Schalten Sie das Gerät mit dem Betriebsschal-
ter [3] aus.
▸
Trennen Sie das Gerät von allen anderen Geräten.
▸
Lassen Sie die Sicherung vollständig abkühlen
(ca. 5 Minuten).
▸
Um den Sicherungshalter [2] zu öffnen, entfernen
Sie die Abdeckung.
▸
Lösen Sie die beiden Muttern und die Schrauben,
die die Sicherung am positiven Kabel befestigen.
▸
Entnehmen Sie die alte Sicherung und setzen Sie
eine neue Sicherung des gleichen Typs wieder ein
(siehe Technische Daten).
▸
Befestigen Sie die Sicherung mit den beiden Mut-
tern und Schrauben.
▸
Bringen Sie die Abdeckung wieder auf dem Si-
cherungshalter an.
Wartung / Pflege
WARNUNG !
Gefahr von Brand oder Stromschlag
Trennen Sie das Gerät vom
¾
Stromnetz, bevor Sie Wartungs- oder
Reparaturarbeiten durchführen.
▸
Bei Nichtverwendung ist das Gerät ständig zu
laden.
▸
Das Gerät lässt sich stets an das automatische
Ladegerät anschließen, ohne dadurch beschädigt
zu werden.
▸
Schützen Sie das Gerät vor Feuchtigkeit und
Nässe.
▸
Reinigen Sie das Gerät nur mit einem trockenen
Tuch.
▸
Lagern Sie das Gerät in aufrechter Position an ei-
nem überdachten, kühlen und trockenen Platz.
▸
Überprüfen Sie das Gerät vor jedem Einsatz und
alle 30 Tage auf Beschädigungen.
GEFAHR !
