VOR/CDI

Warnflagge darauf hinweisen, dass Sie dem VOR-Indikator nicht vertrauen können.
Unterhalb des Hauptindikators wird der gewählte Wegpunkt, die Distanz bis zum
gewählten Wegpunkt (Grosskreis Distanz) sowie die GPS-Genauigkeit angezeigt. Sie
können jede Art von Wegpunkt (Flughafen, VOR, NDB, etc.) mit dem VOR-Instrument
benutzen. (Ein echtes VOR-Instrument benötigt Radio-Signale von VOR, VOR/DME
oder VORTAC Transmittern).
Sie können einen neuen Wegpunkt aus der Liste wählen indem Sie den blauen
Mitteilungs-Button am unteren Rand des Instruments anklicken. Bitte lesen Sie
„Auswahl von Wegpunkten aus der Datenbank" um weitere Informationen über die
Wegpunktsuche und Auswahl zu bekommen. Bitte nehmen Sie zur Kenntnis, dass
VOR Radiale und Kurse sich immer magnetisch zum gewählten VOR-Wegpunkts
verhalten.

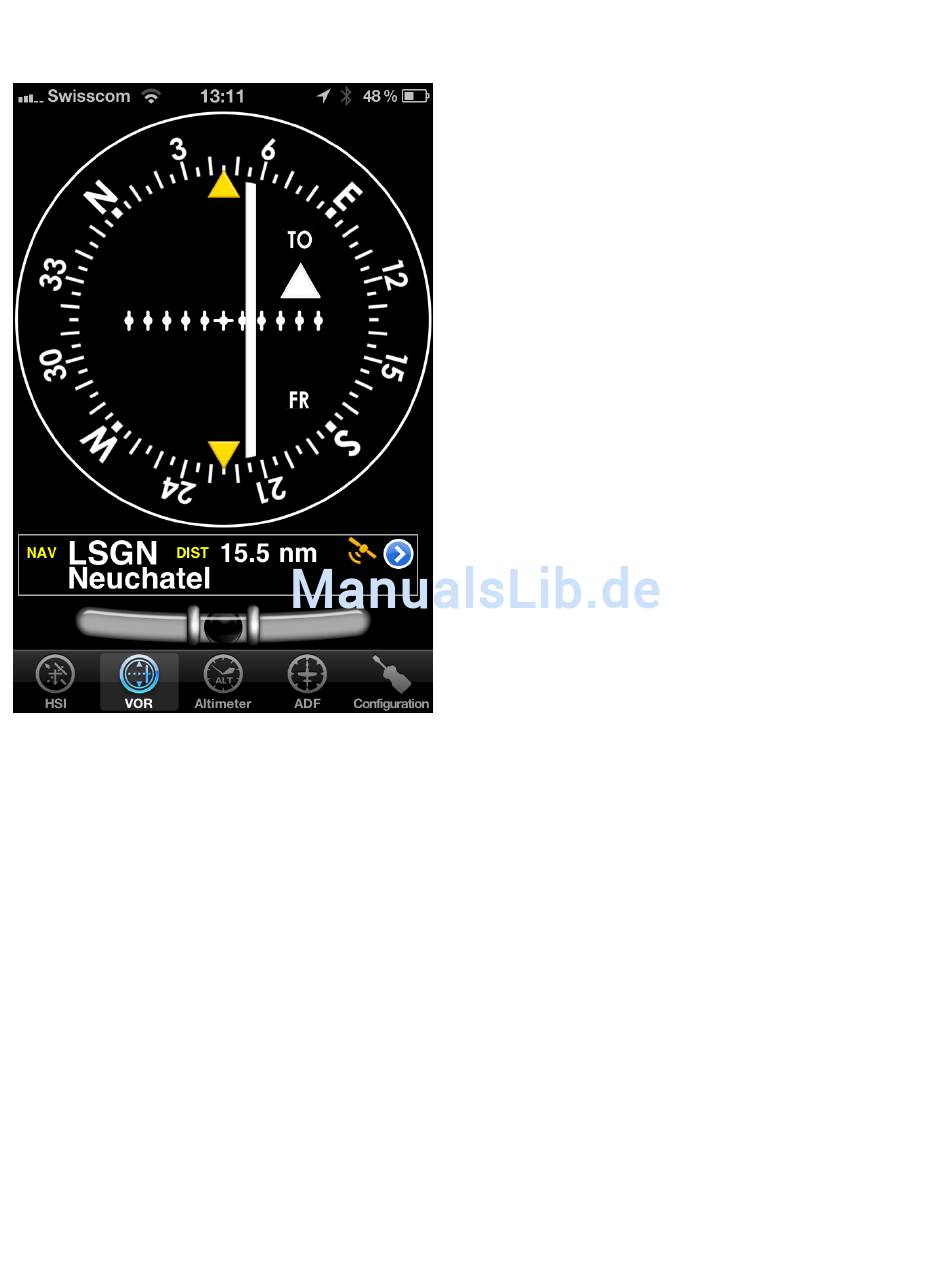

Das VOR-Instrument nutzt die GPS Daten um
die Peilung zum Wegpunkt anzuzeigen.
Der obere Teil ist ein nachgebildeter VOR-
Indikator. Die weisse Nadel (CDI: Course
Deviation Indicator) zeigt die aktuelle
Abweichung bis zu +/-12 Grad genau in
Bezug auf den gewählten Radial oder
Wegpunkt an.
Radial- und Kursauwahl werden durch eine
a u f o d e r a b w ä r t s B e r ü h r u n g s - u n d
W i s c h g e s t e l i n k s o d e r r e c h t s v o m
Kompassring gemacht.
D a s V O R - I n s t r u m e n t b e n ö t i g t e i n e
Mindestgenauigkeit von 2.5 nautischen
Meilen bei der GPS-Genauigkeit, benötigt
j e d o c h
Bodengeschwindigkeit um genaue Daten
liefern zu können. Wenn kein Wegpunkt
ausgewählt wurde, oder er weiter als 250
nautische Meilen entfernt ist (oder die GPS-
Genauigkeit schlecht ist), wird der TO/FROM
Indikator verschwinden und eine „NAV"-
k e i n e m i n i m a l e
