Xample Air Navigation Pro 5 Gebrauchsanweisung Seite 22

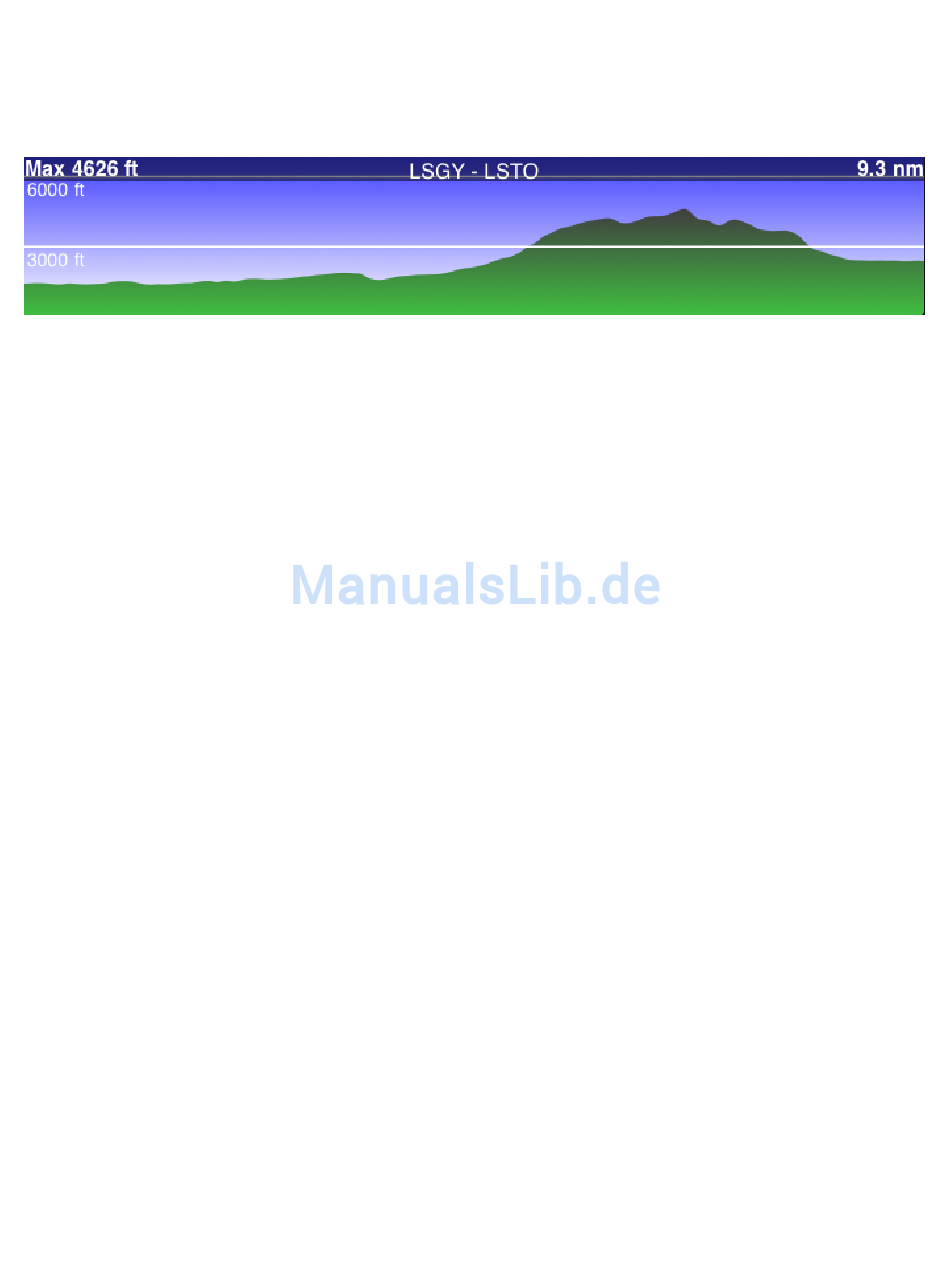

Die Geländeerhöhungs-Ansicht
Wenn die Höhenangaben für Ihre Region installiert sind, kann der Höhengraph die
Geländeinformationen anzeigen.
Im Flugmodus, wird das Gelände vor dem Flugzeug anzeigen, und im 5-
Sekundentakt erneuert. Die Geländeansicht kann gezoomt werden und somit 10-50
NM der Geländeerhöhung anzeigen. Die Maximalhöhe wird in der oberen linken Ecke
der Geländeansicht angezeigt. Ein Symbol, welches Ihr Flugzeug darstellt, wird mit
einer gestrichelten roten Linie in dieser Ansicht angezeigt, um Ihre aktuelle Höhe
gemäss GPS anzuzeigen.
Im Bearbeitungsmodus, wird das Gelände zwischen zwei Wegpunkten des
gewählten Abschnitts gezeigt. Dies ist sehr nützlich bei der Routenplanung um eine
Schätzung einer sicheren Mindestflughöhe zu bekommen.
Bitte beachten Sie, dass selbst bei einem guten GPS Signal, die vom GPS angegebene
Höhe +/-200 Fuss von der wirklichen Höhe abweichen kann. Auch die Datenbank
kann Fehlinformationen enthalten. Sie sollten Ihren Flug immer mit einem sicheren
Abstand zu Hindernissen planen.
