1.1.2 Beskrivelse

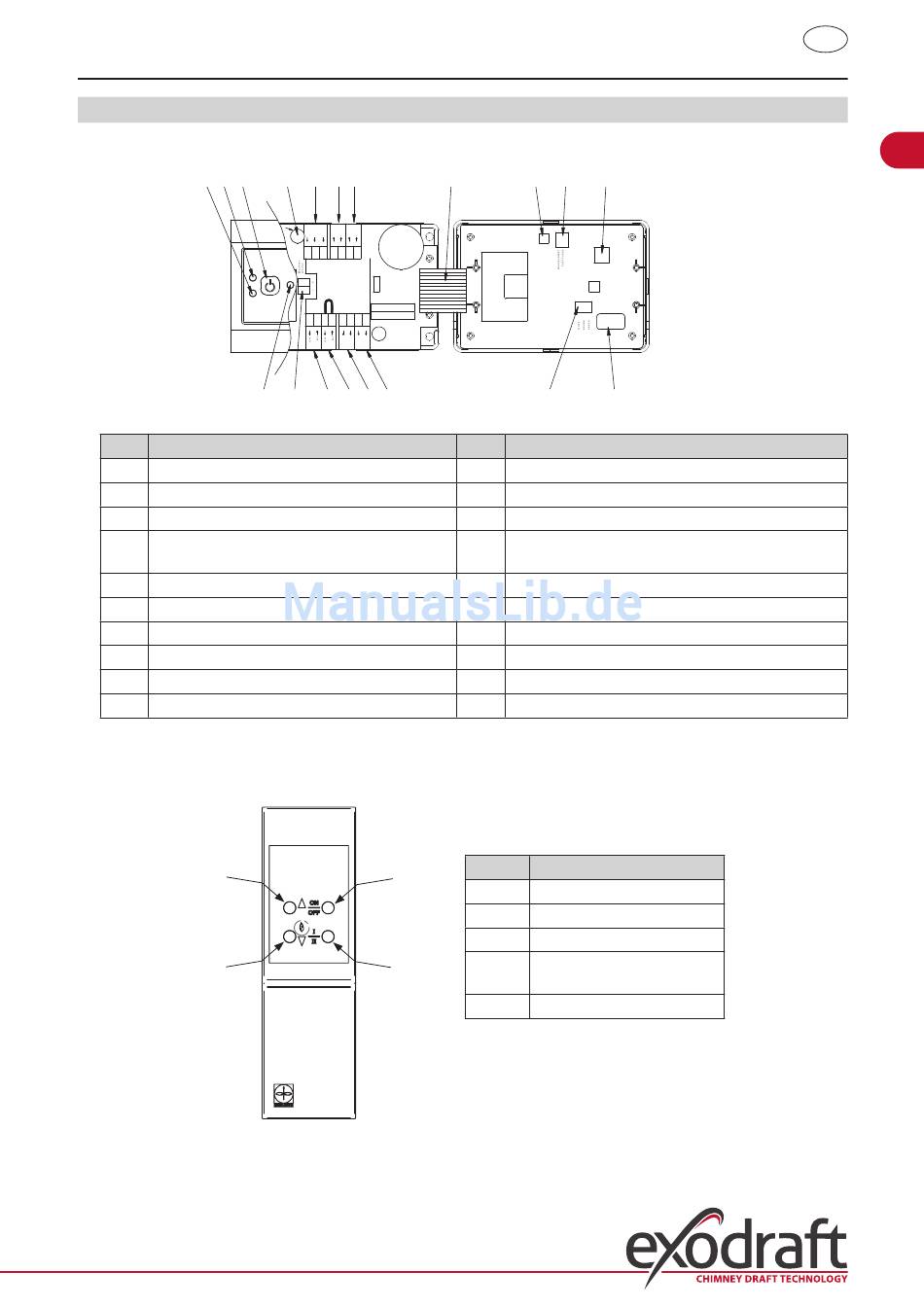

Oversigt EFC21/25 styring
A B C
Fig.1
Pos.
A Alarm-diode
B Funktionsdiode
Rev. 1 09-09-2010 Pil til nu fast monteret sikring er fjernet
C ON/OFF-kontakt
D Sikring T 3,15 A, 230V (ekstra sikring er
vedlagt styringen)
E Klemmer til pressostat
F Klemmer til røgsuger
G Magnetventil (SMG) (kun EFC21)
H Forbindelseskabel
I Service mode knap
J Dipswitch
Fjernbetjening
A
D
Fig.2
Logo, symboler og text skal trykkes i hvid farve
Fjernbetjening
Vedr.:
Ret også RD11472
(anden positionering, til brochure)
D E F G
5AT PDS FAN SMG
PULL
IN OUT OUT
NO NC C LI Nreg L N
1 2 3 4 5 6 7
8 9 10 11 12 13 14 15
C NO C NO
START AIR INLET RELEASE STEP 2
IN IN OUT OUT
S R Q P O N
Beskrivelse
B
C
DETAIL
H I J K
ON
1 2
SERVICE OFF
MODE
+
-
Umin
21 22 23
Ext. IR-sensor
M L
Pos.
K Potentiometer til indstilling af røgsugerens drift
L Produkt ID
M Klemmer for ekstern IR-modtager (kun EFC25)
N Klemmer til Step 2 (kun EFC 25)
O Klemmer til startsignal til gaspejs
P Klemmer til spjæld overvågning
Q Klemmer til ekstern start
R Klemmer til netforsyning
S Intern IR-modtager (kun EFC25)
Pos. Beskrivelse
A Hastighed øges
B Tænd/Sluk
C Lav/Høj flamme
D Hastighed mindskes eller
Brænderstart
B+D Start brænder
