4.2.3 Standardinstallation av EFC21 ............................40 4.2.4 EFC21-installation med extern PÅ/AV-knapp ......................41 4.2.5 EFC21/25 kopplad direkt till en styrning för gaseldad eldstad ............... 42 4.3 Inreglering ..........................43 4.3.1 Serviceläge ..................................43 4.3.2 Inställning av potentiometer ............................44 4.3.3 Inställning av pressostat ..............................44 4.3.4 Provning av inställning efter inreglering ........................
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des Lüftungsgerätes wird durch Befolgen der Anweisungen dieser Betriebsanleitung gewährleistet. Die exodraft a/s lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Anweisun- gen und Weisungen dieser Betriebsanleitung zurückzuführen sind.

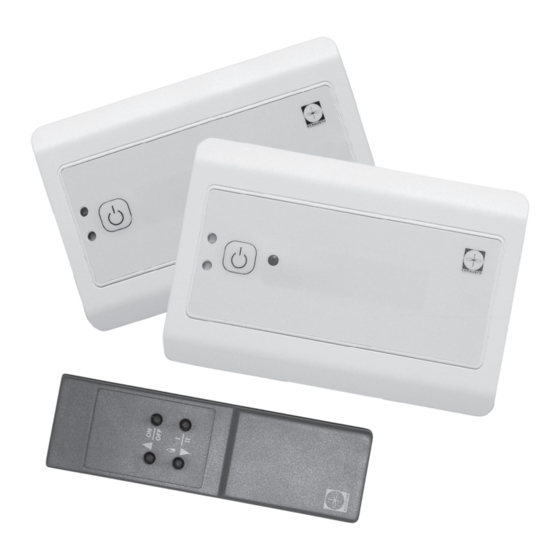

Ret også RD11472 3110019-2011-05-25 (anden positionering, til brochure) 2.1.2 Beschreibung Übersicht über die Steuerung EFC21/25 PULL Nreg SERVICE MODE Umin 21 22 23 Ext. IR-sensor START AIR INLET RELEASE STEP 2 Abb.1 Pos. Beschreibung Pos. Beschreibung Alarmdiode Potentiometer zum Einstellen der Drehzahl des...
3110019-2011-05-25 2.2 Installation • Sämtliche Installationen müssen von qualifizierten Personen nach den örtlichen Bestimmungen und gesetzlichen Vorschriften ausgeführt werden. Wartungsschalter • In unmittelbarer Nähe des Rauchsaugers muß ein Wartungsschalter montiert werden. • Vor der Installation des Wartungsschalters ist die Montageanleitung des Rauch- saugers zu beachten. • Der Wartungsschalter gehört nicht zum Lieferumfang der EFC, kann aber von exo- draft als Zubehör bezogen werden.
Beschreibung Das Schaltbild zeigt den Anschluß eines externen Gasmagnetventiles (SMG) an die Steuerung EFC21. Das integrierte Gasmagnetventil der Feuerstelle kann nur nach Rücksprache mit dem Hersteller der Feuerstätte genutzt werden! Das Gasmagnetventil unterbricht bei ungenügendem Schornsteinzug, bzw. bei Abschalten des Rauchsaugers die Gaszufuhr.
3110019-2011-05-25 2.2.4 Installation mit externem Schalter EFC21 Beschreibung Ein Beispiel für den Anschluß eines externen EIN/AUS-Schalters an die Standardinstallation. Der externe EIN/AUS Schalter ermöglicht das Einschalten des Systems von der Steuerung oder vom Schalter aus. • Den Potentialausgleich (PE) mit der Spannungsversorgung, dem Rauchsauger und dem Gasmagnetventil verbinden (Klemme bauseits).
2.2.5 EFC21/25 zur Ansteuerung einer Gasfeuerstätte mit Feuerungsautomat Beschreibung Das Beispiel zeigt den Anschluß einer Steuerung EFC21/25 an eine vollautomatische Gasfeuer- stätte ohne externes Gasmagnetventil. Die Feuerstätte muß mit einem Feuerungsautomaten und automatischer Zündung oder Dauerflamme ausgestattet sein. Bei ungenügendem Schornsteinzug wird die Feuerstätte von der Steuerung EFC21/25 abgeschaltet.
3110019-2011-05-25 Anlage Rauchsauger mit Überwachung Wartungsschalter Frischluftklappe EFC21 / 25 Netz Abb. 11 Stufe 2 Feuerungsautomat 2.3 Einregulierung Die Einregulierung erfolgt bei geöffneter Steuerung. Bauteile im Gerät nur mit elektrisch isoliertem Werkzeug berühren. Hinweis Vor dem Einregulieren alle Fenster und Türen schließen. Sollten sich im Raumluftverbund weitere Ventilatoren befinden, so sind diese vor Beginn des Einregulierens auf maximale Drehzahl ein- zuschalten.
3110019-2011-05-25 2.3.1 Service Modus Zum Einregulieren der Anlage ist die Steuerung in den Servicemodus zu schalten. Im Service Modus werden die Sicherheitsfunktionen des Pressostaten und der Frischluftklappe überbrückt. • Steuerung Öffnen. • Die EIN/AUS Taste betätigen (Abb. 1-C). • Warten, bis die Grüne Lampe leuchtet. • Die Feuerstelle kann nun angezündet werden.
3110019-2011-05-25 2.4 Bedienung Abb.12 Benutzung der Fernbedienung mit EFC25 • Die EIN/AUS-Taste (B) und BRENNER-Taste (D) Gleichzeitig 1 sekund bestätigen. • Die Funktionsdiode (Abb. 12-E) blinkt GRÜN, bis ein korrekter Abzug bestätigt wird; blinkt die Diode GELB, muß die Klappe geöffnet werden; die Feuerstelle wird jetzt eingeschaltet. • Läßt sich das Flammenbild ändern, erfolgt dies an der Hoch/Niedrig-Taste.
3110019-2011-05-25 Alarmdiode (Fig. 12-G) Leuchtet die Alarmdiode ständig ROT, so war der Strom ausgefallen. Zwecks Zurücksetzen und Wiedereinschalten der Anlage ist die EIN/AUS Taste zu betätigen. Leuchtet die Anzeige weiterhin auf, finden Sie zusätzliche Angaben im Abschnitt Fehlersuche. 2.4.1 Zusätzliche Funktionen Durch Drücken der EIN/AUS Taste (Abb.
Relaisausgang (Freigabe) Max. 3,15 A 250 VAC/3,15 A 30 VDC EFC25 Relaisausgang (Step 2) Max. 3,15 A 250 VAC/3,15 5A 30 VDC EFC21 Magnetventil-Ausgang (SMG) 230 VAC, max. 100 VA Rauchsaugerausgang Max. 1,8 A / 230 V (AC3) Klappe (Lufteinlaß)
Seite 48
Szeroki asortyment produktów exodraft oparty jest na ponad 50-letniem doświadczeniu oraz wiedzy w zakresie technologii spalania i ciągu kominowego. Nasze produkty są znane z wysokiej jakości i bezpieczeństwa. Nasza fi rma bierze udział w tworzeniu standardów i wymagań dla technologii ciągu kominowego.
