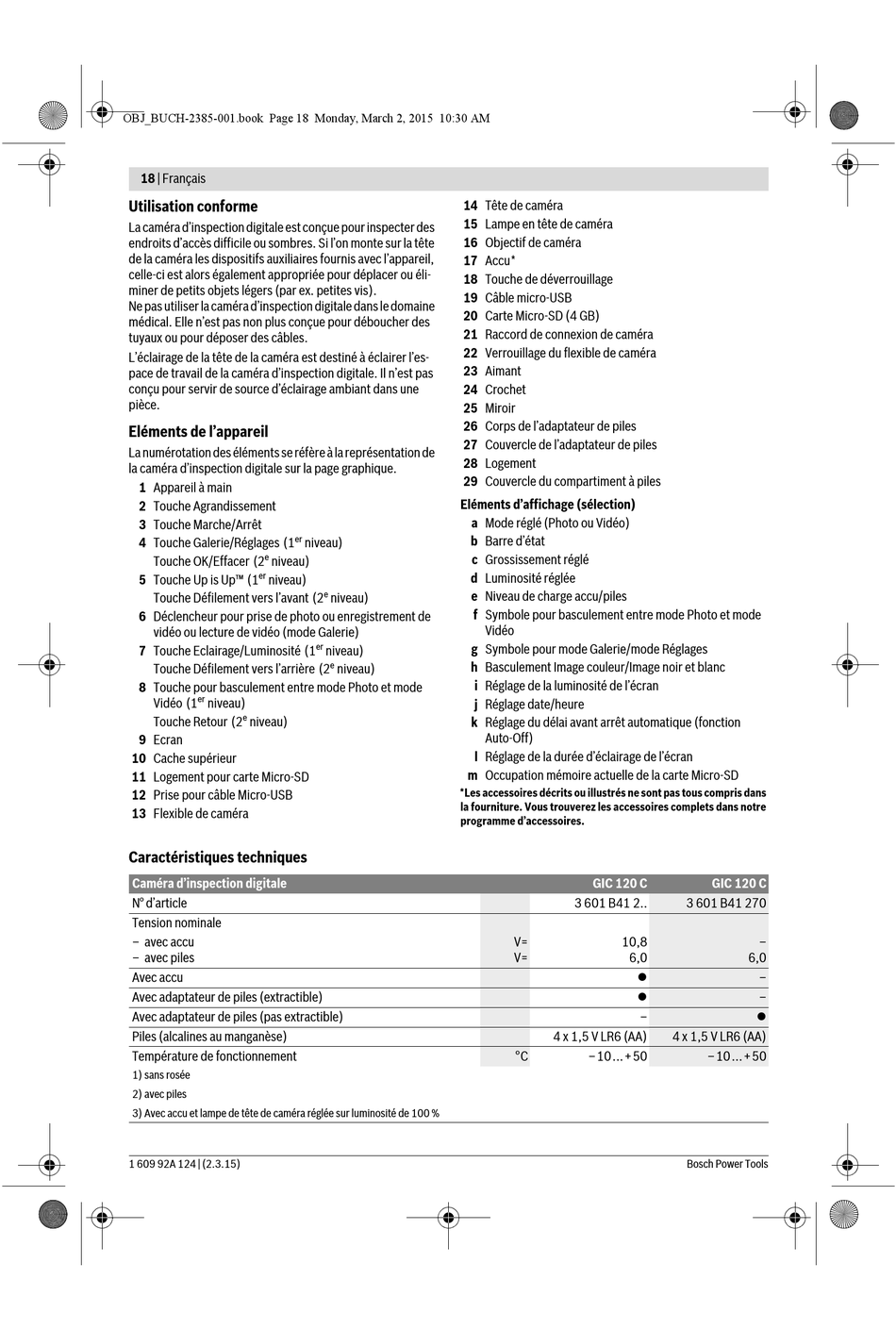

18 | Français

Utilisation conforme

La caméra d'inspection digitale est conçue pour inspecter des
endroits d'accès difficile ou sombres. Si l'on monte sur la tête
de la caméra les dispositifs auxiliaires fournis avec l'appareil,
celle-ci est alors également appropriée pour déplacer ou éli-
miner de petits objets légers (par ex. petites vis).
Ne pas utiliser la caméra d'inspection digitale dans le domaine
médical. Elle n'est pas non plus conçue pour déboucher des
tuyaux ou pour déposer des câbles.
L'éclairage de la tête de la caméra est destiné à éclairer l'es-
pace de travail de la caméra d'inspection digitale. Il n'est pas
conçu pour servir de source d'éclairage ambiant dans une
pièce.
Eléments de l'appareil
La numérotation des éléments se réfère à la représentation de
la caméra d'inspection digitale sur la page graphique.
1 Appareil à main
2 Touche Agrandissement
3 Touche Marche/Arrêt
4 Touche Galerie/Réglages (1
e
Touche OK/Effacer (2 niveau)
er
5 Touche Up is Up™ (1 niveau)
Touche Défilement vers l'avant (2
6 Déclencheur pour prise de photo ou enregistrement de
vidéo ou lecture de vidéo (mode Galerie)
7 Touche Eclairage/Luminosité (1
Touche Défilement vers l'arrière (2
8 Touche pour basculement entre mode Photo et mode
er
Vidéo (1 niveau)
e
Touche Retour (2 niveau)
9 Ecran
10 Cache supérieur
11 Logement pour carte Micro-SD
12 Prise pour câble Micro-USB
13 Flexible de caméra
Caractéristiques techniques
Caméra d'inspection digitale
N° d'article
Tension nominale
– avec accu
– avec piles
Avec accu
Avec adaptateur de piles (extractible)
Avec adaptateur de piles (pas extractible)
Piles (alcalines au manganèse)
Température de fonctionnement
1) sans rosée
2) avec piles
3) Avec accu et lampe de tête de caméra réglée sur luminosité de 100 %
1 609 92A 124 | (2.3.15)
14 Tête de caméra
15 Lampe en tête de caméra
16 Objectif de caméra
17 Accu*
18 Touche de déverrouillage
19 Câble micro-USB
20 Carte Micro-SD (4 GB)
21 Raccord de connexion de caméra
22 Verrouillage du flexible de caméra
23 Aimant
24 Crochet
25 Miroir
26 Corps de l'adaptateur de piles
27 Couvercle de l'adaptateur de piles
28 Logement
29 Couvercle du compartiment à piles
Eléments d'affichage (sélection)
er
niveau)
e
niveau)
er
niveau)
e
niveau)
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d'accessoires.
a Mode réglé (Photo ou Vidéo)
b Barre d'état
c Grossissement réglé
d Luminosité réglée
e Niveau de charge accu/piles
f Symbole pour basculement entre mode Photo et mode
Vidéo
g Symbole pour mode Galerie/mode Réglages
h Basculement Image couleur/Image noir et blanc
i Réglage de la luminosité de l'écran
j Réglage date/heure
k Réglage du délai avant arrêt automatique (fonction
Auto-Off)
l Réglage de la durée d'éclairage de l'écran
m Occupation mémoire actuelle de la carte Micro-SD
GIC 120 C
3 601 B41 2..
V= 10,8
V= 6,0
4 x 1,5 V LR6 (AA)
°C –10...+50
GIC 120 C
3 601 B41 270
–
6,0

–

–

–
4 x 1,5 V LR6 (AA)
–10...+50
