Para conectar el sensor de viento, utilice un cable
apantallado (sugerencia: JY-ST-Y 2x2x0,6). El cable no
debe instalarse con cables de 230 V (peligro de
acoplamiento de interferencias).
Conexión de la interface para sensor de
viento
La interface para sensor de viento permite acoplar el
sensor de viento al control de persianas de lamas.
1. Retire la tapa de la caja de unión (figura !1)
aflojando los dos tornillos (figura !2). (En el caso
de que el cable tenga la entrada por la parte trasera,
perfore el revestimiento de goma (figura „2) e
introduzca el cable).
2. Fije el aparato con dos tornillos.
3. Introduzca los cables en la caja de unión y conéctelos
como se indica en la figura §.
28
V5806-585-00.book Seite 26 Freitag, 26. Januar 2007 11:40 11

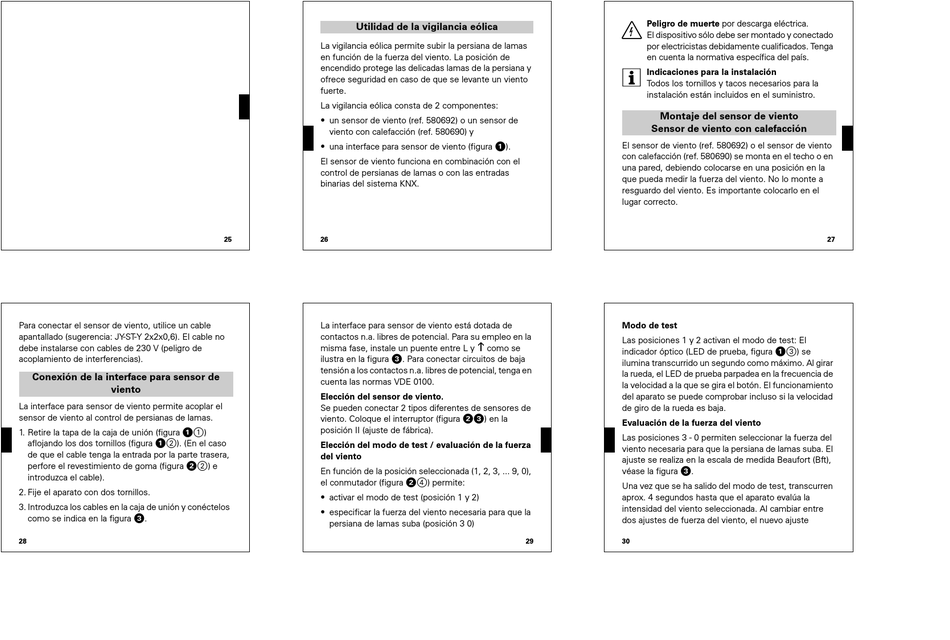

Utilidad de la vigilancia eólica
La vigilancia eólica permite subir la persiana de lamas
en función de la fuerza del viento. La posición de
encendido protege las delicadas lamas de la persiana y
ofrece seguridad en caso de que se levante un viento
fuerte.
La vigilancia eólica consta de 2 componentes:
• un sensor de viento (ref. 580692) o un sensor de
viento con calefacción (ref. 580690) y
• una interface para sensor de viento (figura !).
El sensor de viento funciona en combinación con el
control de persianas de lamas o con las entradas
binarias del sistema KNX.
25 26
V5806-585-00.book Seite 29 Freitag, 26. Januar 2007 11:40 11
La interface para sensor de viento está dotada de
contactos n.a. libres de potencial. Para su empleo en la
misma fase, instale un puente entre L y
ilustra en la figura §. Para conectar circuitos de baja
tensión a los contactos n.a. libres de potencial, tenga en
cuenta las normas VDE 0100.
Elección del sensor de viento.
Se pueden conectar 2 tipos diferentes de sensores de
viento. Coloque el interruptor (figura „§) en la
posición II (ajuste de fábrica).
Elección del modo de test / evaluación de la fuerza
del viento
En función de la posición seleccionada (1, 2, 3, ... 9, 0),
el conmutador (figura „4) permite:
• activar el modo de test (posición 1 y 2)
• especificar la fuerza del viento necesaria para que la
persiana de lamas suba (posición 3 0)
V5806-585-00.book Seite 27 Freitag, 26. Januar 2007 11:40 11
¼
Peligro de muerte por descarga eléctrica.
El dispositivo sólo debe ser montado y conectado
por electricistas debidamente cualificados. Tenga
en cuenta la normativa específica del país.
|
Indicaciones para la instalación
Todos los tornillos y tacos necesarios para la
instalación están incluidos en el suministro.
Montaje del sensor de viento
Sensor de viento con calefacción
El sensor de viento (ref. 580692) o el sensor de viento
con calefacción (ref. 580690) se monta en el techo o en
una pared, debiendo colocarse en una posición en la
que pueda medir la fuerza del viento. No lo monte a
resguardo del viento. Es importante colocarlo en el
lugar correcto.
V5806-585-00.book Seite 30 Freitag, 26. Januar 2007 11:40 11
Modo de test
Las posiciones 1 y 2 activan el modo de test: El
como se
indicador óptico (LED de prueba, figura !3) se
ilumina transcurrido un segundo como máximo. Al girar
la rueda, el LED de prueba parpadea en la frecuencia de
la velocidad a la que se gira el botón. El funcionamiento
del aparato se puede comprobar incluso si la velocidad
de giro de la rueda es baja.
Evaluación de la fuerza del viento
Las posiciones 3 - 0 permiten seleccionar la fuerza del
viento necesaria para que la persiana de lamas suba. El
ajuste se realiza en la escala de medida Beaufort (Bft),
véase la figura §.
Una vez que se ha salido del modo de test, transcurren
aprox. 4 segundos hasta que el aparato evalúa la
intensidad del viento seleccionada. Al cambiar entre
dos ajustes de fuerza del viento, el nuevo ajuste
29 30
