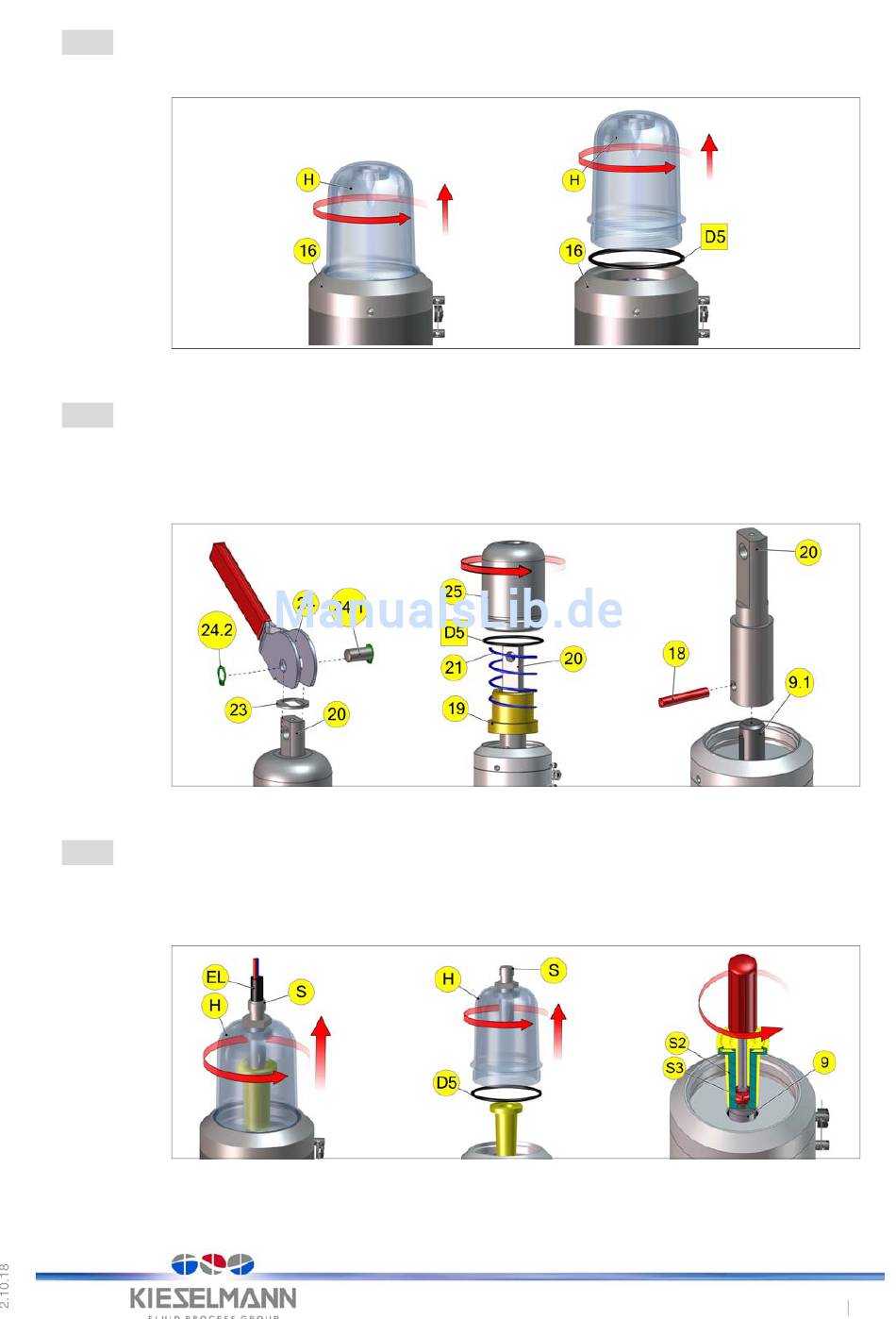

5 . 1
H a u be ( H ) a bs ch ra ube n
• Haube (H) abschrauben und O-Ring (D5) ausbauen.
5 . 2
H a n da nl ü f t u n g a b m o n t i e r e n
• Sicherungsring (24.2) ausbauen. Bolzen (24.1) aus dem Hebel (24) herausziehen. Hebel (24) von der
Zugstange (20) abnehmen. Scheibe (23) abnehmen.
• Haube (25) abschrauben. O-Ring (D5), Druckfeder (21) und Federführung (19) ausbauen.
• Passstift (18) ausbauen und die Zugstange (20) von der Kolbenstange (9.1) abziehen.
5 . 3
E n d l ag e nm e l d u n g m i t S e n s o r a b m on t i e r e n
• Elektrischen Anschluss (EL) vom Sensor (S) abschrauben.
• Haube (H) abschrauben. O-Ring (D5) ausbauen.
• Schraube (S3) ausschrauben und Hülse (S2) abnehmen.
Abb. 5 - 1
Abb. 5 - 2
Abb. 5 - 3
Sicherheitsventil Typ: 6357
5. Demontage / Montage
