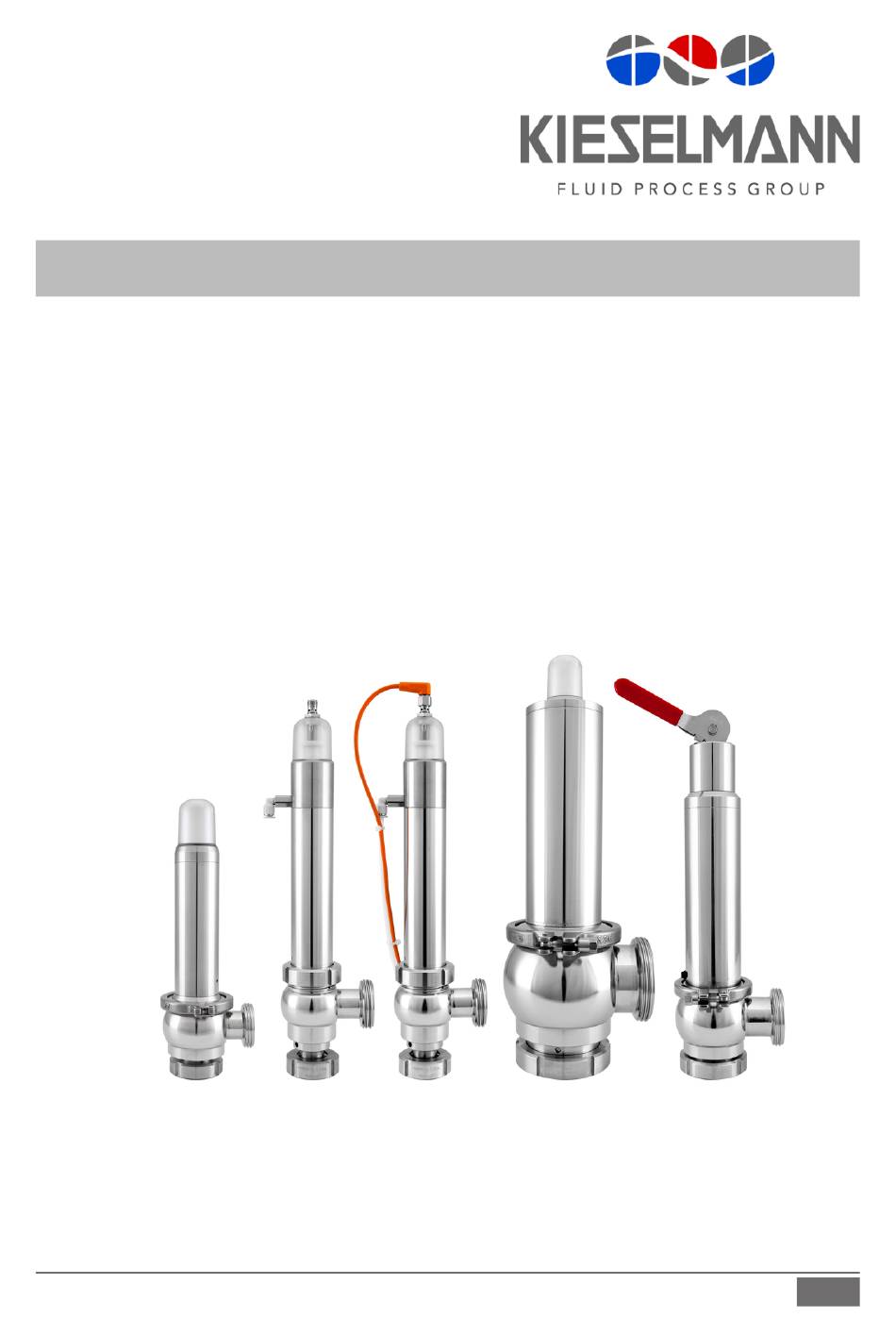

- Seite 1 Betriebsanleitung Original Sicherheitsventil Typ 6357 EG-Baumusterprüfung für Flüssigkeiten und Gase • a k • 2 3 . 0 9 . 2 0 2 1 DEUTSCH...
- Seite 2 . k i e s e l m a n n . d e • i n f o @ k i e s e l m a n n . d e Copyright: © KIESELMANN FLUID PROCESS GROUP...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme, Wartung und Reinigung........................... 9 4.2.1 Inbetriebnahme.............................. 9 4.2.2 Wartung ................................ 10 4.2.3 Reinigung ................................ 10 5 Technische Daten ............................... 11 Sicherheitsventil Typ 6357.............................. 11 5.1.1 Kennzeichnung .............................. 12 5.1.2 Einstellbereiche.............................. 13 6 Demontage und Montage ............................ 14 Demontage.................................. 14 6.1.1 DN25 Austausch der produktberührten Dichtungen .................. 16 6.1.2... -
Seite 4: Allgemeine Informationen
1 A l l g e m e i n e I n f o r m a t i o n e n 1.1 Informationen für Ihre Sicherheit Wir freuen uns, dass Sie sich für ein hochwertiges Qualitätsprodukt von KIESELMANN entschieden haben. Unsere Produkte bieten Ihnen bei ordnungsgemäßem Einsatz und entsprechender Wartung langjährigen, zuverlässigen Einsatz. -
Seite 5: Umbauten, Ersatzteile Und Zubehör
KIESELMANN GmbH | Betriebsanleitung Allgemeine Informationen | 1 1.5 Umbauten, Ersatzteile und Zubehör Eigenmächtige Umbauten und Veränderungen, welche die Sicherheit der Armatur beeinträchtigen, sind nicht gestattet. Schutzeinrichtungen dürfen nicht umgangen, eigenmächtig entfernt oder un- wirksam gemacht werden. Nur Originalersatzteile und vom Hersteller zugelassenes Zubehör ver- wenden. -
Seite 6: Sicherheitsinformationen
2 | Sicherheitsinformationen Betriebsanleitung | KIESELMANN GmbH 2 S i c h e r h e i t s i n f o r m a t i o n e n 2.1 Bestimmungsgemäße Verwendung Das Sicherheitsventil wird eingesetzt zur Überdruckabsicherung an Tanks und Behältnissen, in An- lagen der Getränke- und Nahrungsmittelindustrie, der pharmazeutischen und chemischen Industrie... - Seite 7 KIESELMANN GmbH | Betriebsanleitung Sicherheitsinformationen | 2 WARNUNG Veränderung des Einstelldruckes sowie wartungsbedingte Druckeinstellungen Generell kann der Einstelldruck nur in dem angegebenen Druckbereich vorgenommen werden. Ø Es wird empfohlen die Druckeinstellung werksseitig durchführen zu lassen. – Bei nicht werksseitig vorgenommener Druckeinstellung obliegt dem Anwender die Haf- tung bei Schadensfällen aufgrund unsachgemäßer Ausführung.
-
Seite 8: Lieferung, Transport Und Lagerung
3 | Lieferung, Transport und Lagerung Betriebsanleitung | KIESELMANN GmbH 3 L i e f e r u n g , T r a n s p o r t u n d L a g e r u n g 3.1 Lieferung... -
Seite 9: Funktion Und Betrieb | 4
KIESELMANN GmbH | Betriebsanleitung Funktion und Betrieb | 4 4 F u n k t i o n u n d B e t r i e b 4.1 Funktionsbeschreibung Das Federsicherheitsventil hat die Funktion unzulässige Drucküberschreitungen gasförmiger Medi- en, in Tanks und Behältnissen, und Anlagensegmente zu verhindern. -
Seite 10: Wartung
4 | Funktion und Betrieb Betriebsanleitung | KIESELMANN GmbH 4.2.2 Wartung EMPFEHLUNG Dichtungswechsel Um optimale Wartungszyklen zu erreichen sind folgende Punkte zu beachten: – Beim Dichtungswechsel sollten alle produktberührten Dichtungen ausgetauscht werden. – Es dürfen nur Original-Ersatzteile verbaut werden. Wartungsintervall Die Wartungsintervalle sind von den Betriebsbedingungen "Temperatur, Temperaturintervalle, Reini-... -
Seite 11: Technische Daten | 5
KIESELMANN GmbH | Betriebsanleitung Technische Daten | 5 5 T e c h n i s c h e D a t e n 5.1 Sicherheitsventil Typ 6357 Bauart Sicherheitsventil • Baumusterprüfung für Flüssigkeiten (L) und Gase (G) Baugröße DN 25 - DN 100... -
Seite 12: Kennzeichnung
5 | Technische Daten Betriebsanleitung | KIESELMANN GmbH 5.1.1 Kennzeichnung Hersteller / Logo - CE-Kennzeichen 0036 - benannte Stelle EN ISO 4126-1 - Normen Seriennummer Zulassung nach EAC Auftragsnummer Artikelnr: ##########-#### MM/JJJJ Nennweite Herstellungsdatum Auftragsnr: ######## AISI #### Durchflusskoeffizient DN ### A ####mm²... -
Seite 13: Einstellbereiche
Strömungs- durchmesser Kdr -L Kdr -G (bar) Flüssigkeit Ø (mm) Ø (mm) Ø (mm) 6357 025 x23 - 16x 0,2 - 0,4 0,38 0,43 6357 025 x23 - 11x 0,5 - 0,9 0,38 0,43 6357 025 x23 - 11x... -
Seite 14: Demontage Und Montage
6 | Demontage und Montage Betriebsanleitung | KIESELMANN GmbH 6 D e m o n t a g e u n d M o n t a g e 6.1 Demontage Montagewerkzeug Maul-Ringschlüssel-Set SW 8 - SW 24 Gelenk-Zapfenschlüssel Zapfen Ø6 8027000065-000 Gelenk-Hakenschlüssel... - Seite 15 KIESELMANN GmbH | Betriebsanleitung Demontage und Montage | 6 Endlagenmeldung mit Sensor abmontieren • Elektrischen Anschluss (EL) vom Sensor (S) abschrauben. • Haube (H) abschrauben. O-Ring (D5) ausbauen. • Schraube (S3) ausschrauben und Hülse (S2) abnehmen. 6357_DE 15 / 33...
-
Seite 16: Dn25 Austausch Der Produktberührten Dichtungen
6 | Demontage und Montage Betriebsanleitung | KIESELMANN GmbH 6.1.1 DN25 Austausch der produktberührten Dichtungen Dichtungswechsel: Schaftdichtung (D4), O-Ring (D1), (D2), (D3) HINWEIS Das Sicherheitsetikett (SE) und der Einstelldruck bleiben unverändert. Überwurfmutter (SN) vom Gehäuse (1) abschrauben. Ventileinsatz komplett aus dem Gehäuse (1) ausbauen. -
Seite 17: Dn40-100 Austausch Der Produktberührten Dichtungen
KIESELMANN GmbH | Betriebsanleitung Demontage und Montage | 6 6.1.2 DN40-100 Austausch der produktberührten Dichtungen Dichtungswechsel: Schaftdichtung (D4), O-Ring (D1), (D2), (D3) HINWEIS Das Sicherheitsetikett (SE) und der Einstelldruck bleiben unverändert. Verschlussklammer (C) abschrauben. Ventileinsatz komplett aus dem Gehäuse (1) ausbauen. -
Seite 18: Montage
6 | Demontage und Montage Betriebsanleitung | KIESELMANN GmbH 6.2 Montage • Vor dem Einbau, die Einbauräume und Laufflächen reinigen und leicht einfetten. • Montage in umgekehrter Reihenfolge durchführen. HINWEIS O-Ringe mit einem Rundstab partiell wechselseitig in die Nut eindrücken und einrollen. -
Seite 19: Zeichnungen Und Abmessungen | 7
KIESELMANN GmbH | Betriebsanleitung Zeichnungen und Abmessungen | 7 7 Z e i c h n u n g e n u n d A b m e s s u n g e n 7.1 Sicherheitsventil DN 25 DN 25 - Basis Ausführung handbetätigt... - Seite 20 7 | Zeichnungen und Abmessungen Betriebsanleitung | KIESELMANN GmbH DN25 Basis Ausführung handbetätigt pneumatisch betätigt 20 / 33 6357_DE...
-
Seite 21: Sicherheitsventil Dn 40 - Dn 100
KIESELMANN GmbH | Betriebsanleitung Zeichnungen und Abmessungen | 7 7.2 Sicherheitsventil DN 40 - DN 100 DN40 - DN100 Basis Ausführung handbetätigt pneumatisch betätigt 24.1 24.2 1 Gehäuse 2 Einschraubstutzen 3 Nutmutter 4 Kolbenteller 5 Kolben 6 Gleitlager 7 Federteller 7.1 Distanz... - Seite 22 7 | Zeichnungen und Abmessungen Betriebsanleitung | KIESELMANN GmbH DN40 - DN100 Basis Ausführung handbetätigt pneumatisch betätigt Rd65x1/6 407 - 487 Rd78x1/6 455 - 535 Rd95x1/6 555 - 635 Rd110x1/4 407,5 473,5 489 560 - 640 Rd130x1/4 570 - 650...
-
Seite 23: Verschleißteile | 8
8 V e r s c h l e i ß t e i l e 8.1 Verschleißteilsatz Verschleißteilsatz EPDM 6357 DN 100-100 HNBR 6357 DN 100-200 6357 DN 100-300 DN = Nennweite z.B. DN 40 - 6357 040 100-100 Material Verschleißteilsatz Pos. D1 Pos. D2 Pos. D3 Pos. D4 O-Ring... -
Seite 24: Kennlinien
9 | Kennlinien Betriebsanleitung | KIESELMANN GmbH 9 K e n n l i n i e n 9.1 Öffnungs & Schließcharakteristik • Öffnungs- und Schließcharakteristik für Flüssigkeiten (Wasser) 20°C Pü(bar) zulässige Öffnungsdruckdifferenz > 1 bar = 10% ≤ 1 bar = 0,1 bar max. -
Seite 25: Leistungsdiagramme
KIESELMANN GmbH | Betriebsanleitung Kennlinien | 9 9.2 Leistungsdiagramme Leistungsdiagramme Nennweite 25 DN25 Ansprechdruck: 0,2 - 12,0 bar (Wasser 20°C) Ansprechdruck [bar ] DN25 Ansprechdruck: 0,2 - 12,0 bar (Luft 20°C) Ansprechdruck [bar ] *) Für die Medienguppe Gase wurden die Anforderungen der DIN EN 4126-1 bezüglich der Schließ- druckdifferenz nicht erfüllt. - Seite 26 9 | Kennlinien Betriebsanleitung | KIESELMANN GmbH Leistungsdiagramme Nennweite 40 DN40 Ansprechdruck: 0,2 - 12,0 bar (Wasser 20°C) Ansprechdruck [bar ] DN40 Ansprechdruck: 0,2 - 12,0 bar (Luft 20°C) Ansprechdruck [bar ] 26 / 33 6357_DE...
- Seite 27 KIESELMANN GmbH | Betriebsanleitung Kennlinien | 9 Leistungsdiagramme Nennweite 50 DN50 Ansprechdruck: 0,3 - 12,0 bar (Wasser 20°C) Ansprechdruck [bar ] DN50 Ansprechdruck: 0,3 - 12,0 bar (Luft 20°C) Ansprechdruck [bar ] 6357_DE 27 / 33...
- Seite 28 9 | Kennlinien Betriebsanleitung | KIESELMANN GmbH Leistungsdiagramme Nennweite 65 DN65 Ansprechdruck: 0,4 - 9,0 bar (Wasser 20°C) Ansprechdruck [bar ] DN65 Ansprechdruck: 0,4 - 9,0 bar (Luft 20°C) Ansprechdruck [bar ] 28 / 33 6357_DE...
- Seite 29 KIESELMANN GmbH | Betriebsanleitung Kennlinien | 9 Leistungsdiagramme Nennweite 80 DN80 Ansprechdruck: 0,3 - 8,0 bar (Wasser 20°C) Ansprechdruck [bar ] DN80 Ansprechdruck: 0,3 - 8,0 bar (Luft 20°C) Ansprechdruck [bar ] 6357_DE 29 / 33...
- Seite 30 9 | Kennlinien Betriebsanleitung | KIESELMANN GmbH Leistungsdiagramme Nennweite 100 DN100 Ansprechdruck: 0,3 - 3,2 bar (Wasser 20°C) Ansprechdruck [bar ] DN100 Ansprechdruck: 0,3 - 3,2 bar (Luft 20°C) Ansprechdruck [bar ] 30 / 33 6357_DE...
-
Seite 31: Klassifizierung | 10
KIESELMANN GmbH | Betriebsanleitung Klassifizierung | 10 1 0 K l a s s i f i z i e r u n g 10.1 Aufbau der Artikelnummer Druckbereich Dichtungswerkstoff Kundenausführung Anschlussart - Ventilausgang Anschlussart - Ventileingang Ausführungsvariante Nennweite Produktbezeichnung... - Seite 32 10 | Klassifizierung Betriebsanleitung | KIESELMANN GmbH Anschluss Ventilausgang xxxx xxx xx X -xxx Anschluss Pos. 9 verschiedene Anschlussarten nach Kundenvorgabe 1 - 9 A - Z Trennzeichen xxxx xxx xxx - xxx Pos. 10 KIESELMANN Standard nicht belegt kundenspezifische Anpassung...
-
Seite 33: Anhang | 11
KIESELMANN GmbH | Betriebsanleitung Anhang | 11 1 1 A n h a n g 11.1 Einbauerklärung Einbauerklärung Originalfassung Hersteller / Bevollmächtigter: KIESELMANN GmbH Paul-Kieselmann-Str. 4-10 75438 Knittlingen Deutschland Bevollmächtigte Person: Achim Kauselmann (für die Zusammenstellung der technischen Unterlagen) (Dokumentation /Entwicklung) KIESELMANN GmbH Paul-Kieselmann-Str.
